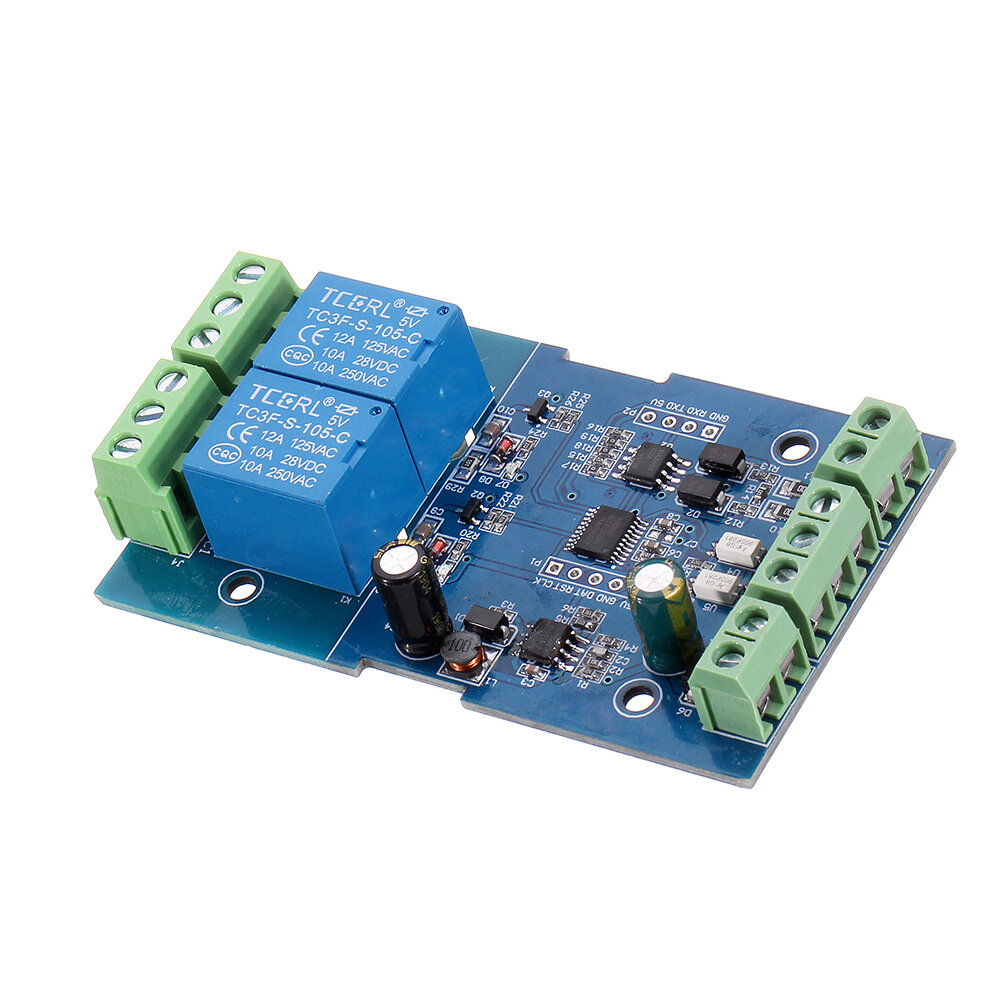

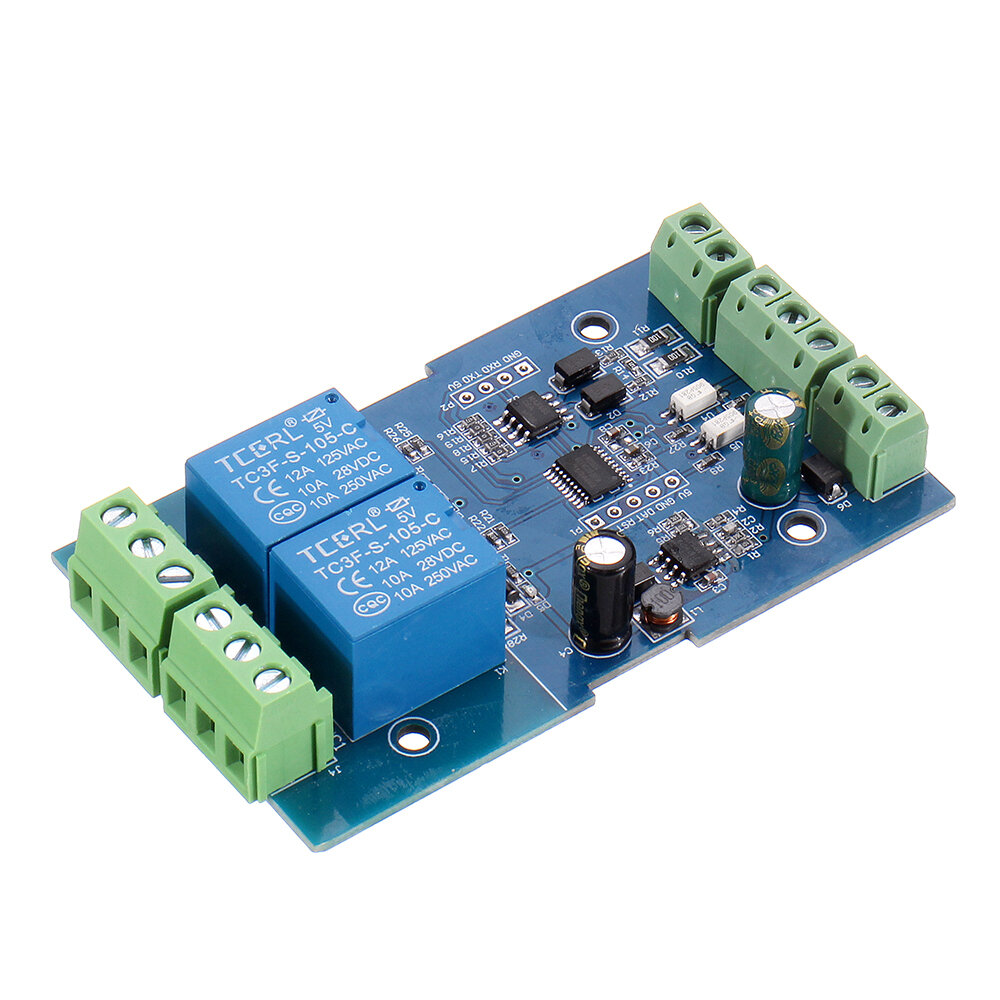

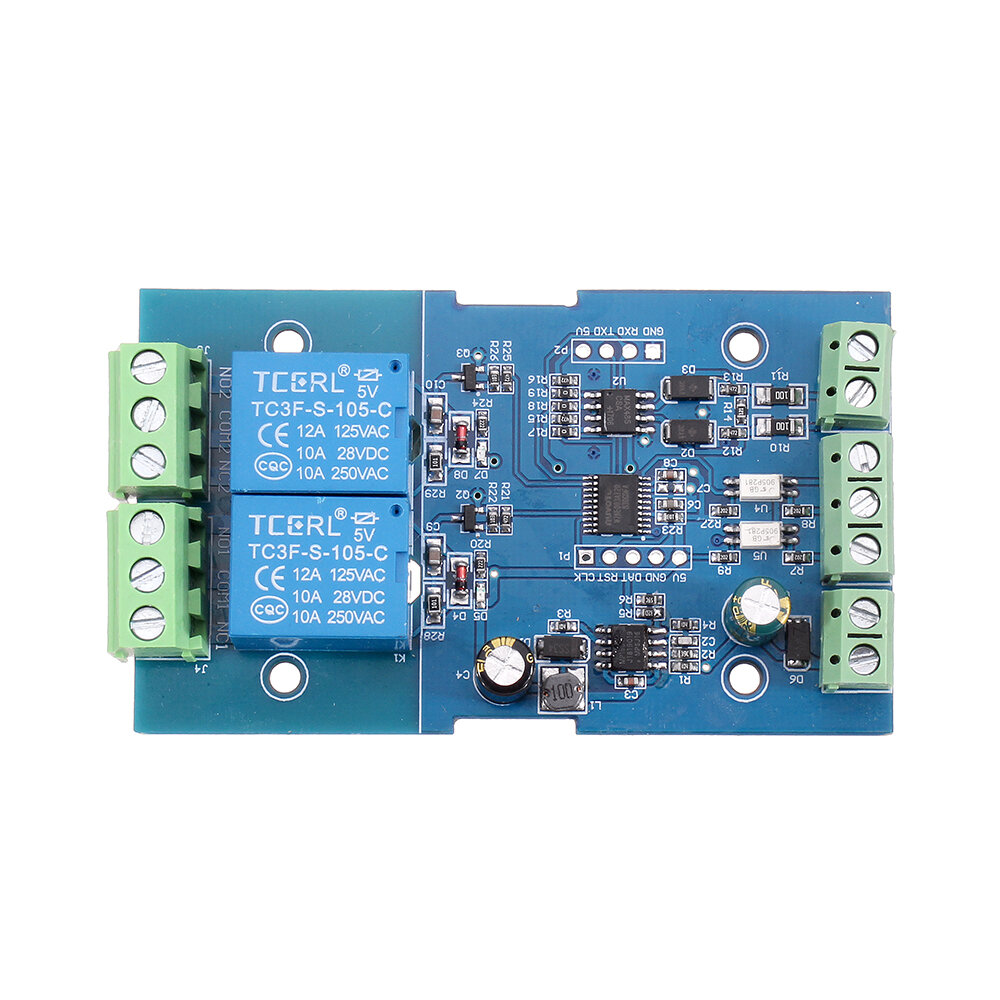

10 pieces double Modbus-Rtu Module de relais 2 voies Commutateur d’entree et de sortie RS485 / TTL Contreleur de Communication

Description

. La description: Module de relais Modbus LC 2 canaux equipe d'un MCU 8 bits mature et stable et d'une puce de communication de niveau RS485, adopte le protocole de communication standard MODBUS RTU format RS485. Il peut realiser une detection de signal d'entree 2 bits et une sortie relais 2 bits. Il peut etre utilise pour la detection numerique ou les occasions de contrele de puissance. Traits: 1. Prise en charge du protocole Modbus RTU 2. Prise en charge de l'interface RS485 / TTL UART 3. Indicateur de sortie en multi-mode 4. L'adresse peut etre definie 5. Prise en charge de la protection de connexion inverse d'entree 6. Sortie de commutation de relais 7. Fonction de memoire de parametre de soutien Parametres: 1. Nom de l'article: Module de relais Modbus double 2. Tension de travail: DC 7V ~ 24V 3. Debit en bauds: 4800/9600 / 19600bps (par defaut 9600bps) 4. Signal d'entree optocoupleur: DC 3.3V ~ 30V 5. Definissez l'adresse: 1 ~ 255 6. Mode de contrele de relais: ON / OFF, Delay_ON, mode Delay_OFF 7. Temps de retard: 0 ~ 6553.5s 8. Charge: AC 250V 10A ou DC 28V 10A 9. Protocole: Modbus RTU 10. Interface: RS485 / TTL UART 11. Canal de contrele: 2 canaux 12. Temperature de fonctionnement: -20 ? ~ 85 ? 13. Humidite de fonctionnement: 5% ~ 95% HR 14. Taille du module: 85 x 49 x 19 mm Modbus RTU: 1. Supposons que l'adresse de l'appareil soit 0xFF, renvoyez donc 00 10 00 00 00 01 02 00 FF EB 80 et le 9e octet est l'adresse de l'appareil. 2. Activez le relais CH_1 (mode normal): Envoi: FF 05 00 00 FF 00 99 E4 Retour: FF 05 00 00 FF 00 99 E4 Re _1: les 3eme et 4eme octets sont des adresses de relais. Cela peut donc etre 0x0000, 0x0001, 0x0002, 0x0003. Re _2: Le 5th et le 6e octet sont des donnees de relais. 0xFF00 signifie activer le relais et 0x0000 signifie desactiver le relais. 3. Desactivez le relais CH_1 (mode normal): Envoi: FF 05 00 00 00 00 D8 14 Retour: FF 05 00 00 00 00 D8 14 4. Activez le relais CH_2 (mode normal): Envoyer: FF 05 00 01 FF 00 C8 24 Retour: FF 05 00 01 FF 00 C8 24 5. Desactivez le relais CH_2 (mode normal): Envoi: FF 05 00 01 00 00 89 D4 Retour: FF 05 00 01 00 00 89 D4 6. Allumez tous les relais: Envoi: FF 0F 00 00 00 08 01 FF 30 1D Retour: FF 0F 00 00 00 08 41 D3 7. eteignez tous les relais: Envoi: FF 0F 00 00 00 08 01 00 70 5D Retour: FF 0F 00 00 00 08 41 D3 8. Definissez l'adresse de l'appareil sur 0x01: Envoi: 00 10 00 00 00 01 02 00 01 6A 00 Retour: 00 10 00 00 00 01 02 00 01 6A 00 Re : le 9eme btye est l'adresse de l'appareil. 9. Definissez l'adresse de l'appareil sur 0xFF: Envoyer: 00 10 00 00 00 01 02 00 FF EB 80 Retour: 00 10 00 00 00 01 02 00 FF EB 80 10. Lire l'adresse de l'appareil: Envoyer: 00 03 00 00 00 01 85 DB Retour: 00 03 02 00 FF C5 C4 Re : Le 5th btye est l'adresse de l'appareil. 11. Lire le relais: Envoi: FF 01 00 00 00 08 28 12 Retour: FF 01 01 01 A1 A0 Re : Le 4eme signifie quel relais. 0 signifie OFF et 1 signifie ON. 12. Lire les staturs d'entree de l'optocoupleur: Envoi: FF 02 00 00 00 08 6C 12 Retour: FF 02 01 01 51 A0 Re : Le 4eme signifie quelle entree. 0 signifie une entree de signal de niveau bas et 1 signifie une entree de signal de niveau eleve. 13. Reglez le debit en bauds de 4800 bps: Envoi: FF 10 03 E9 00 01 02 00 02 4A 0C Retour: FF 10 03 E9 00 01 C5 A7 Re : Le 9eme btye est la valeur du debit en bauds. 0x02 est de 4800 bps. 0x03 est de 9600 bps. 0x04 est de 19200 bps. 14. Reglez la vitesse de transmission 9600 bps: Envoi: FF 10 03 E9 00 01 02 00 03 8B CC Retour: FF 10 03 E9 00 01 C5 A7 15. Reglez le debit en bauds 19200 bps: Envoi: FF 10 03 E9 00 01 02 00 04 CA 0E Retour: FF 10 03 E9 00 01 C5 A7 16. Activez le relais CH_1 (mode clignotant 2S): Envoi: FF 10 00 03 00 02 04 00 04 00 14 C5 9F Retour: FF 10 00 03 00 02 A4 16 Re _1: les 3eme et 4eme octets sont des adresses de relais. Ainsi, CH1 ~ CH4 peut etre 0x0003, 0x0008, 0x000D, 0x0012. Note_2: Les 10e et 11e octets sont des temps de retard en secondes. Le temps de retard est de 0,1 s. Le relais s'eteindra apres le temps de retard. Ainsi, le temps de retard est: 0x0014 * 0,1 = 2S. 17. Desactivez le relais CH_1 (mode clignotant 3S): Envoi: FF 10 00 03 00 02 04 00 02 00 1E A5 99 Retour: FF 10 00 03 00 02 A4 16 Re : le relais s'allumera apres le delai. Donc, le temps de retard est: 0x001E * 0,1 = 3S. Le forfait comprend: 10 x module de relais Modbus double
