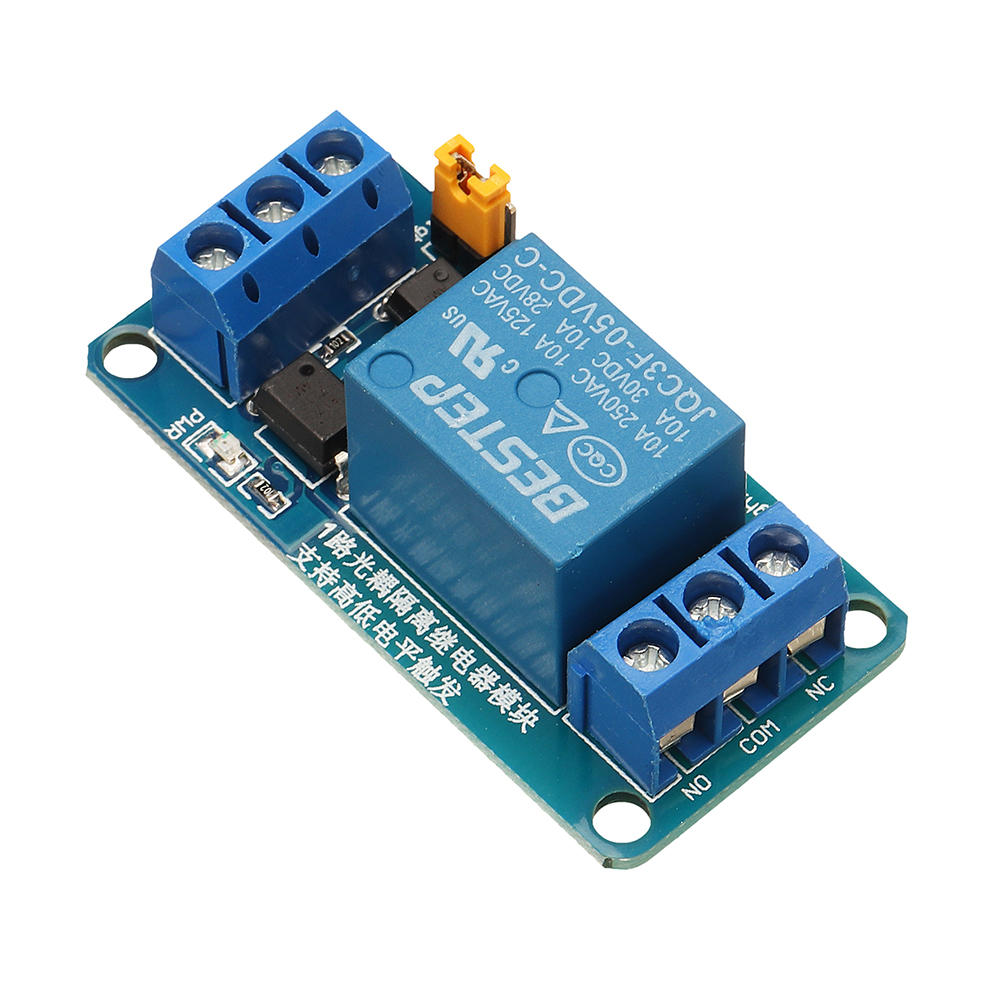

10pcs 1 canal 5v module de relais declencheur de niveau haut et bas

Description

. La description: Charge maximale: AC 250V / 10A, DC 30V / 10A. L'isolation de l'optocoupleur de la puce, une forte capacite de conduite, des performances stables, un courant de declenchement 5mA. Tension de fonctionnement: 5V. Chaque canal du module peut etre regle sur un declenchement de niveau haut ou bas par sauteur. Conception e tolerance de pannes, meme si la ligne de commande est deconnectee, le relais n'agira pas. Indicateur d'alimentation (vert), 1 indicateur d'etat du relais (rouge). La conception de l'interface est humanisee, toutes les interfaces peuvent etre directement connectees via les terminaux, c'est donc tres pratique. Taille du module: 50 mm x 25 mm x 18,5 mm (longueur x largeur x hauteur). Il y a 4 trous de boulons fixes, trous 3,1 mm, espacement 67 mm x 44,5 mm. Interface du module: 1, DC +: connectez le pele positif d'alimentation. 2, DC-: connectez le pele negatif d'alimentation. 3, IN1: peut etre contrele par un niveau haut ou bas. Sortie relais: il existe une interface e 3 fils, toutes les interfaces peuvent etre directement connectees au plomb pour faciliter l'utilisation par l'utilisateur. 1, NO1: relais normalement ouvert, le relais se suspend avant de tirer, puis se connecte court-circuit avec le COM. 2, COM1: interface commune de relais 3, NC1: relais e fermeture normale, court-circuit connecte avec COM avant en tirantet suspendu apres en tirant. Option de declenchement de haut et bas niveau: 1. Le 3 broches est la selection de declenchement de haut niveau. 2. Lorsque COM est connecte en court-circuit avec LOW, le relais correspondant est un declencheur de niveau BAS, tandis que lorsque COM est connecte en court-circuit avec le haut de gamme, il s'agit d'un declencheur de niveau haut. Emballage inclus: Module de relais 10 x 1 canal 5V
