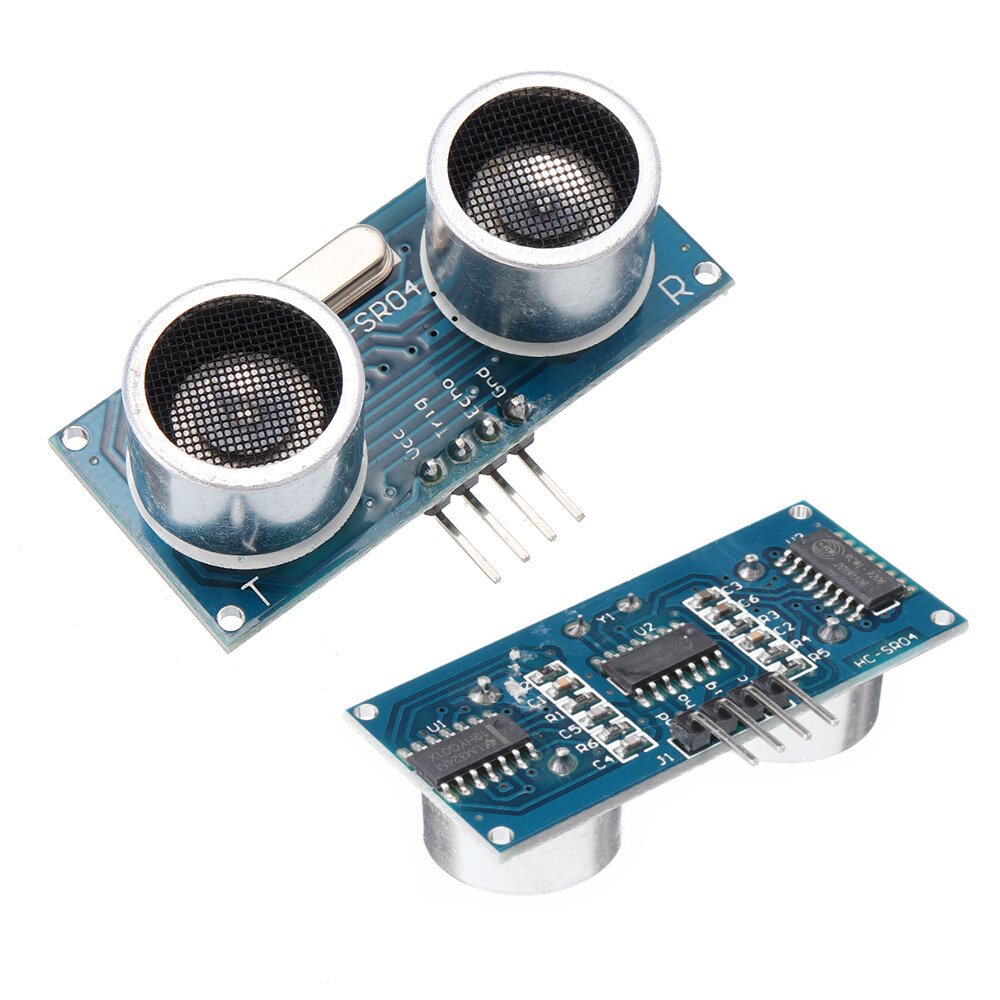

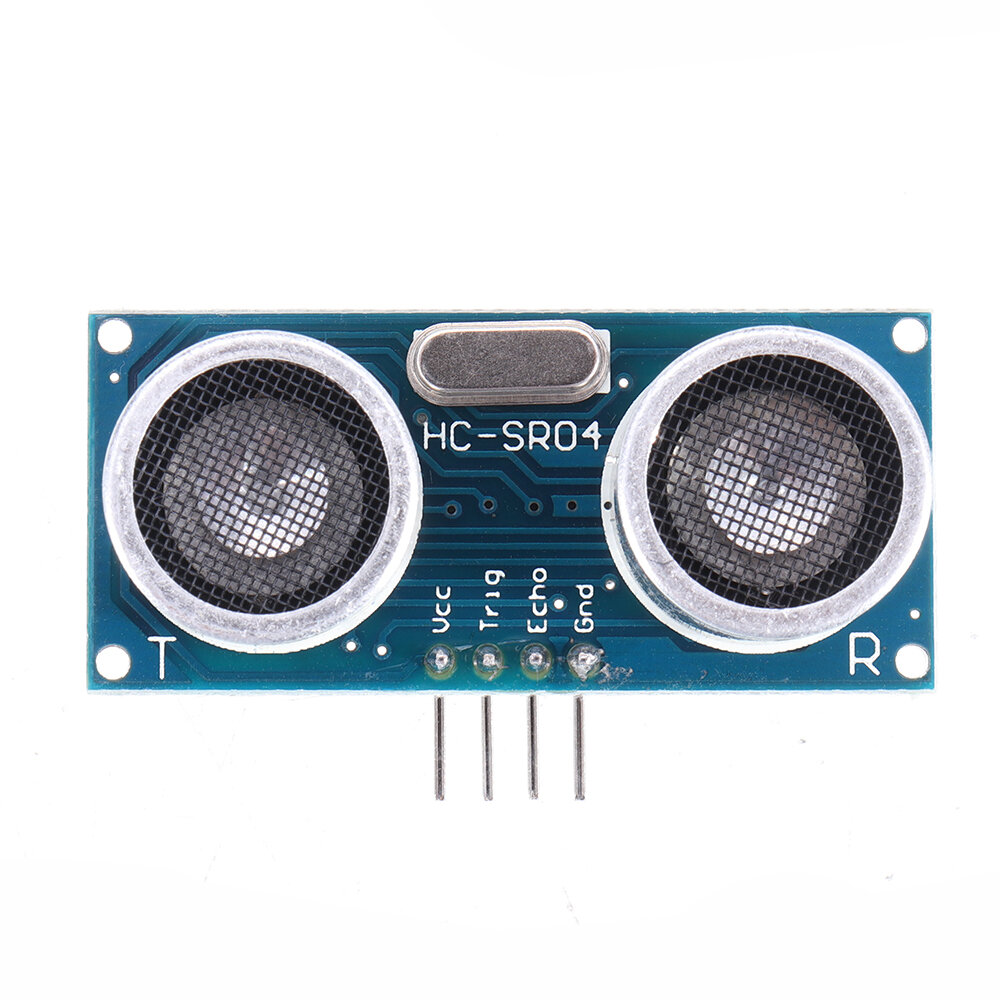

10pcs Geekcreite Ultrasonic Module HC-SR04 Capteur de transducteur de mesure de distance DC5V 2-450cm Geekcreit pour Arduino – produits compatibles avec les cartes Arduino officielles

Description

. La description: Tension de fonctionnement: 5V (DC) Courant statique: moins de 2 mA. Signal de sortie: signal de frequence electrique, niveau haut 5V, niveau bas 0V. Angle du capteur: pas plus de 15 degres. Distance de detection: 2 cm-450 cm. Haute precision: jusqu'e 0,3 cm Signal de declenchement d'entree: impulsion TTL 10us Signal Ech0: signal de sortie TTL PWL Mode de connexion: VCC trig (T) ech0 (R) GND Utiliser la methode: Module d'alimentation avec 5V, la sortie sera 5V en cas d'obstacle e portee, ou 0V sinon.La broche de sortie de ce module est utilisee comme sortie de commutation lors du module antivol, et sans les pieds lors de la mesure des modules. Re : le module doit etre insere dans le circuit avant d'etre mis sous tension, ce qui evite de produire un niveau eleve de mauvais fonctionnement; sinon, alimentez e nouveau. Principe de fonctionnement du module: 1. Adoptez le declencheur IO en fournissant au moins 10us de signal de haut niveau. 2. Le module envoie automatiquement huit ondes carrees de 40 kHz et detecte automatiquement si le signal d'impulsion de retour est reeu. 3. S'il y a des signaux qui reviennent, e travers la sortie de niveau haut et le temps de continuation du niveau haut est le temps de celui de l'emission e la reception par ultrasons. Distance de test = (temps de haut niveau * son (340 M / S) / 2. Re : Ce module n'est pas adapte pour se connecter e une alimentation electrique, si vous devez connecter ce module e une alimentation electronique, laissez la borne GND de ce module etre connectee en premier, sinon cela affectera le fonctionnement normal du module Emballage inclus: 10 x transducteur de mesure de distance de module ultrasonique HC-SR04
