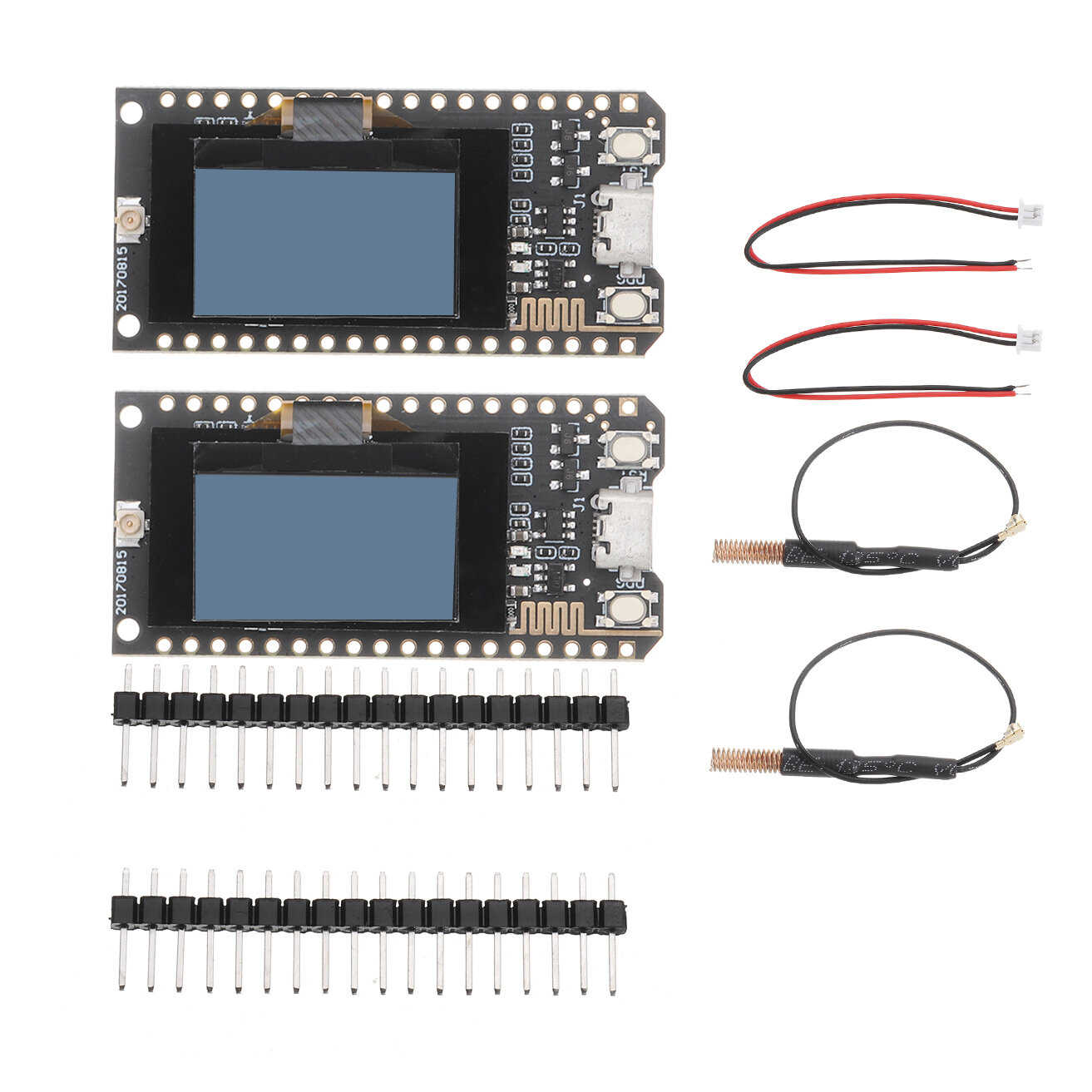

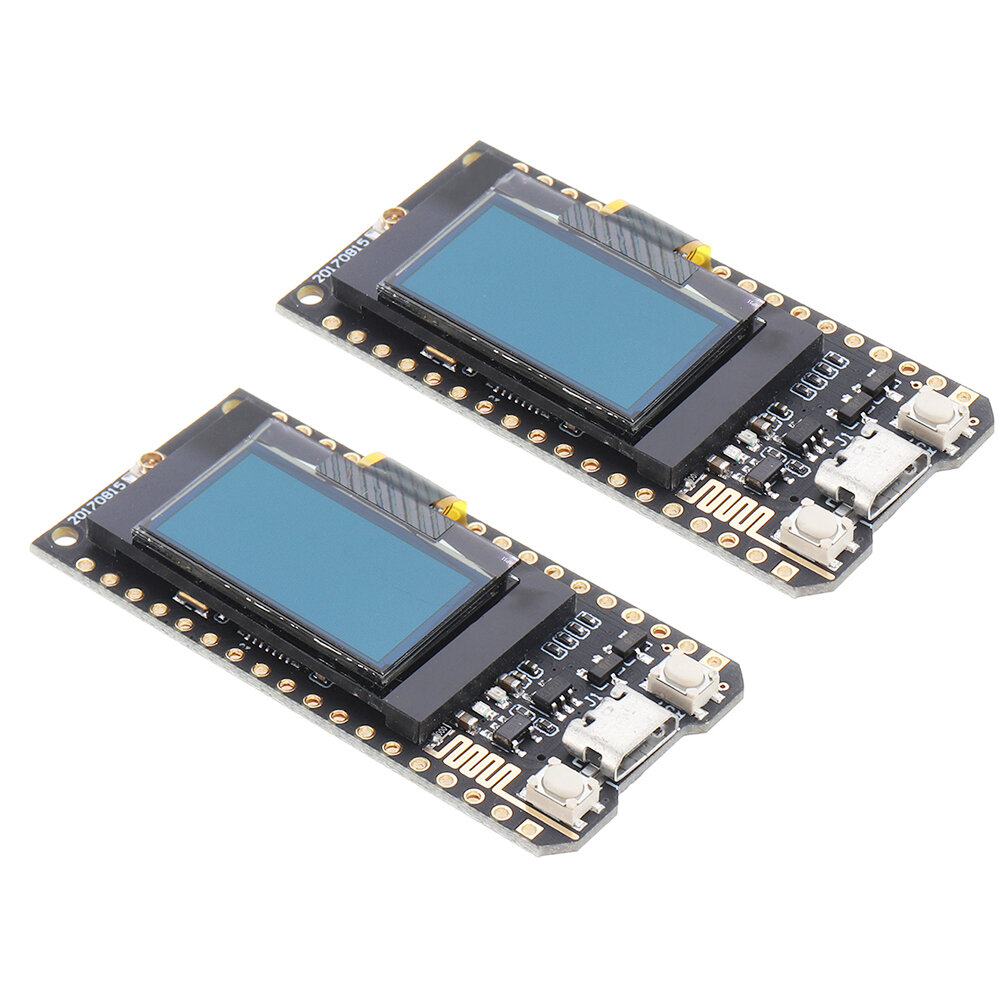

2 pieces LILYGO TTGO LORA SX1278 ESP32 0.96 Module d’affichage OLED 16 Mt octets 128 Mt bits) 433Mhz – Conseil seulement

Description

. Mettre e jour les informations: Description du produit: L'antenne 433MHz doit etre utilisee en conjonction avec l'interface IPEX (si l'antenne n'est pas connectee, cela peut endommager la puce LoRa) Circuit de charge et de decharge de la batterie au lithium, lorsque la batterie est pleine, le bleu LED cessera de fonctionner. Lors de l'utilisation, faites attention au positif et au negatif de la batterie, sinon elle sera endommagee. En utilisant l'entree de signal tactile de l'ecran tactile du port IO, vous devez ajouter le condensateur deroulant 100nF e cette broche ! Exemple: Ce produit est une puce SX1278 basee sur ESP32 WIFI augmente OLED, e savoir un modem distant LoRa, une frequence de 433 MHz, une sensibilite elevee d'environ -148 dBm, une puissance de sortie de + 20 dBm, une fiabilite elevee, une longue distance de transmission. Les 16 Mt d'octets (128 Mt bit), l'antenne Wi-Fi, l'ecran OLED bleu de 0,96 pouce, le circuit de charge de la batterie au lithium, l'interface CP2102 et la puce serie USB, le support parfait pour l'environnement de developpement, peuvent etre utilises pour la verification de programme et le developpement de produits est tres simple et rapide. Tension de fonctionnement : 3,3 V e 7 V Plage de temperature de fonctionnement : -40 degres C e +90 degres C Prise en charge des modes Sniffer, Station, softAP et Wi-Fi Direct Debits de donnees : 150 Mbps@11n HT40, 72 Mbps@11n HT20, 54 Mbps@11g, 11 Mbps@11b Puissance d'emission : 19,5 dBm@11b, 16,5 dBm@11g, 15,5 dBm@11n Sensibilite du recepteur jusqu'e -98 dBm Debit soutenu UDP de 135 Mbps Description de la reference de la broche : Pour plus d'informations sur le produit, cliquez sur https://drive.google.com/file/d/1L8ll-DeAC2SATBZn0-KbSaZsrinbnXkF/view Details du test : Cliquez sur les liens pour plus de details : https://eyun.baidu.com/s/3hsiTNgg Re : ce produit n'inclut pas la batterie. Emballage inclus: 2 x ESP32 OLED 2 x Line 4 x pin Antenne e ressort 2 x 433 m Par exemple Un : (1) LoRaSender #comprendre #comprendre #comprendre // GPIO5 -- SCK du SX1278 // GPIO19 -- MISO du SX1278 // GPIO27 -- M0SI du SX1278 // GPIO18 -- CS du SX1278 // GPIO14 -- ReINITIALISATION du SX1278 // GPIO26 -- IRQ (demande d'interruption) du SX1278 #definir SS 18 #definir RST 14 #definir DI0 26 #definir la BANDE 433E6 compteur entier = 0 ; void setup() { pinMode (25, SORTIE); //Envoyer le succes, LED s'allumera pendant 1 seconde Serial.begin(115200); tandis que (!Serie); //Si seulement la fonction de base, doit se connecter e un ordinateur SPI.begin(5,19,27,18); LoRa.setPins(SS,RST,DI0) ; // Serial.println("LoRa Sender"); si (!LoRa.begin(BANDE)) { Serial.println("Le demarrage de LoRa a echoue !"); tandis que (1) ; } Serial.println("LoRa Initial OK!"); } boucle vide() { Serial.print("Envoi du paquet : "); Serial.println(compteur); // envoyer le paquet LoRa.beginPacket(); LoRa.print("bonjour "); LoRa.print(compteur); LoRa.endPacket(); compteur++; digitalWrite (25, HAUT); // allume le LED (HIGH est le niveau de tension) retard(1000); // attend une seconde digitalWrite (25, FAIBLE); // eteins le LED en abaissant la tension retard(1000); // attend une seconde retard (3000); } Par exemple Deux (2)LoRaRecepteur #comprendre #comprendre // GPIO5 -- SCK du SX1278 // GPIO19 -- MISO du SX1278 // GPIO27 -- M0SI du SX1278 // GPIO18 -- CS du SX1278 // GPIO14 -- ReINITIALISATION du SX1278 // GPIO26 -- IRQ (demande d'interruption) du SX1278 #definir SS 18 #definir RST 14 #definir DI0 26 #definir la BANDE 433E6 void setup() { Serial.begin(115200); tandis que (!Serie); //si seulement la fonction de base, doit se connecter e un ordinateur retard(1000); Serial.println("Recepteur LoRa"); SPI.begin(5,19,27,18); LoRa.setPins(SS,RST,DI0) ; si (!LoRa.begin(BANDE)) { Serial.println("Le demarrage de LoRa a echoue !"); tandis que (1) ; } } boucle vide() { // essaie d'analyser le paquet int packetSize = LoRa.parsePacket(); si (taille du paquet) { // a reeu un paquet Serial.print("Paquet reeu '"); // lecture du paquet tandis que (LoRa.available()) { Serial.print((char)LoRa.read()); } // imprime le RSSI du paquet Serial.print("' avec RSSI "); Serial.println(LoRa.packetRssi()); } } Par exemple trois (3)LoRaReceiverRappel #comprendre #comprendre // GPIO5 -- SCK du SX1278 // GPIO19 -- MISO du SX1278 // GPIO27 -- M0SI du SX1278 // GPIO18 -- CS du SX1278 // GPIO14 -- ReINITIALISATION du SX1278 // GPIO26 -- IRQ (demande d'interruption) du SX1278 #definir SS 18 #definir RST 14 #definir DI0 26 #definir la BANDE 433E6 void setup() { Serial.begin(115200); tandis que (!Serie); //si seulement la fonction de base, doit se connecter e un ordinateur SPI.begin(5,19,27,18); LoRa.setPins(SS,RST,DI0) ; Serial.println ("Rappel du recepteur LoRa"); si (!LoRa.begin(BANDE)) { Serial.println("Le demarrage de LoRa a echoue !"); tandis que (1) ; } // enregistre le rappel reeu LoRa.onReceive(onReceive); // met la radio en mode reception LoRa.receive(); } boucle vide() { // ne fais rien } void onReceive(int packetSize) { // a reeu un paquet Serial.print("Paquet reeu '"); // lecture du paquet pour (int i = 0; i < packetSize; i++) { Serial.print((char)LoRa.read()); } // imprime le RSSI du paquet Serial.print("' avec RSSI "); Serial.println(LoRa.packetRssi()); } ? Par exemple quatre #comprendre // Uniquement necessaire pour la 1.6.5 et les versions anterieures #comprendre "SSD1306.h" // alias pour `#comprendre "SSD1306Wire.h"` #comprendre "images.h" // Broches OLED vers ESP32 0.96OLEDGPIO via cette connexion : //OLED_SDA -- GPIO4 //OLED_SCL -- GPIO15 //OLED_RST -- GPIO16 Affichage SSD1306 (0x3c, 4, 15); #define DEMO_DURATION 3000 typedef void (*Demo)(void); int demoMode = 0 ; compteur int = 1 ; void setup() { pinMode (16, SORTIE); digitalWrite (16, FAIBLE); // definir GPIO16 bas pour reinitialiser OLED retard (50); digitalWrite (16, HAUT); // pendant que l'OLED est en cours d'execution, doit definir GPIO16 en haut Serial.begin(115200); Serial.println(); Serial.println(); // L'initialisation de l'interface utilisateur initialise egalement l'affichage. display.init(); display.flipScreenVertically(); display.setFont(ArialMT_Plain_10) ; } void drawFontFaceDemo() { // Demo police1 // creer plus de polices sur http://oleddisplay.squix.ch/ display.setTextAlignment(TEXT_ALIGN_LEFT); display.setFont(ArialMT_Plain_10) ; display.drawString(0, 0, "Bonjour tout le monde"); display.setFont(ArialMT_Plain_16); display.drawString(0, 10, "Bonjour tout le monde"); display.setFont(ArialMT_Plain_24); display.drawString(0, 26, "Bonjour tout le monde"); } void drawTextFlowDemo() { display.setFont(ArialMT_Plain_10) ; display.setTextAlignment(TEXT_ALIGN_LEFT); display.drawStringMaxWidth(0, 0, 128, "Lorem ipsumn dolor sit amet, consetetur sadipscing elitr, sed diam nonumy eirmod tempor invidunt ut labore." ); } void drawTextAlignmentDemo() { // Demo d'alignement de texte display.setFont(ArialMT_Plain_10) ; // Les coordonnees definissent le point de depart gauche du texte display.setTextAlignment(TEXT_ALIGN_LEFT); display.drawString(0, 10, "Aligne e gauche (0,10)"); // Les coordonnees definissent le centre du texte display.setTextAlignment(TEXT_ALIGN_CENTER); display.drawString(64, 22, "Centre aligne (64,22)"); // Les coordonnees definissent l'extremite droite du texte display.setTextAlignment(TEXT_ALIGN_RIGHT); display.drawString(128, 33, "Aligne e droite (128,33)"); } void drawRectDemo() { // Dessine un pixel e une position donnee pour (int i = 0; i < 10; i++) { display.setPixel(i, i); display.setPixel(10 - i, i); } display.drawRect(12, 12, 20, 20); // Remplir le rectangle display.fillRect(14, 14, 17, 17); // Trace une ligne horizontalement display.drawHorizontalLine (0, 40, 20); // Trace une ligne horizontalement display.drawVerticalLine (40, 0, 20); } void drawCircleDemo() { pour (int i=1; i < 8; i++) { display.setColor(BLANC); display.drawCircle(32, 32, i*3) ; si (i % 2 == 0) { display.setColor(NOIR); } display.fillCircle(96, 32, 32 - i* 3); } } void drawProgressBarDemo() { int progression = (compteur / 5) % 100 ; // dessine la barre de progression display.drawProgressBar (0, 32, 120, 10, progression); // dessine le pourcentage sous forme de chaene display.setTextAlignment(TEXT_ALIGN_CENTER); display.drawString(64, 15, String(progress) + "%"); } void drawImageDemo() { // voir http://blog.squix.org/2015/05/esp8266-nodemcu-how-to-create-xbm.html // sur la faeon de creer des fichiers xbm display.drawXbm (34, 14, WiFi_Logo_width, WiFi_Logo_height, WiFi_Logo_bits); } Demo demos[] = {drawFontFaceDemo, drawTextFlowDemo, drawTextAlignmentDemo, drawRectDemo, drawCircleDemo, drawProgressBarDemo, drawImageDemo}; int demoLength = (sizeof(demos) / sizeof(Demo)); long timeSinceLastModeSwitch = 0; boucle vide() { // efface l'affichage display.clear(); // dessine la methode de demonstration actuelle demos[modedemo](); display.setTextAlignment(TEXT_ALIGN_RIGHT); display.drawString(10, 128, String(millis())); // ecrit le tampon sur l'affichage display.display(); if (millis() - timeSinceLastModeSwitch > DEMO_DURATION) { demoMode = (demoMode + 1) % demoLength ; timeSinceLastModeSwitch = millis(); } compteur++; retard(10) ; }
