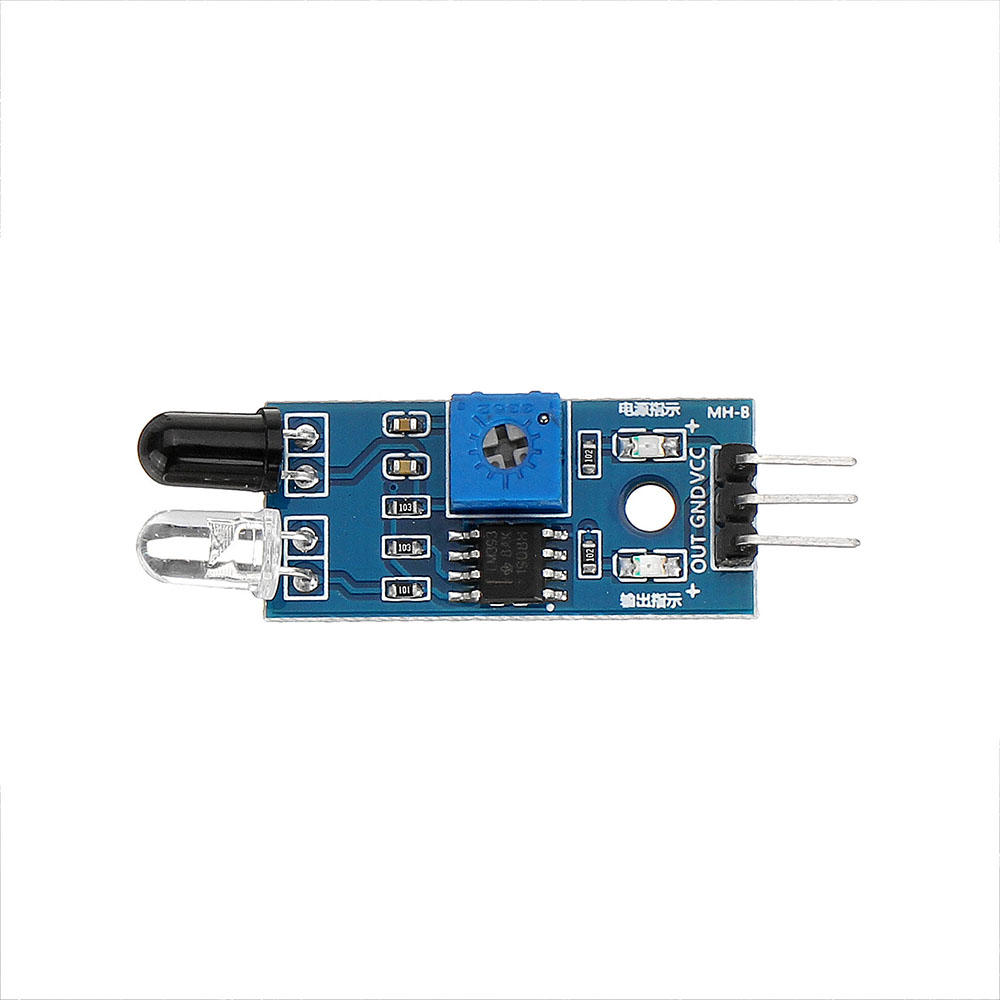

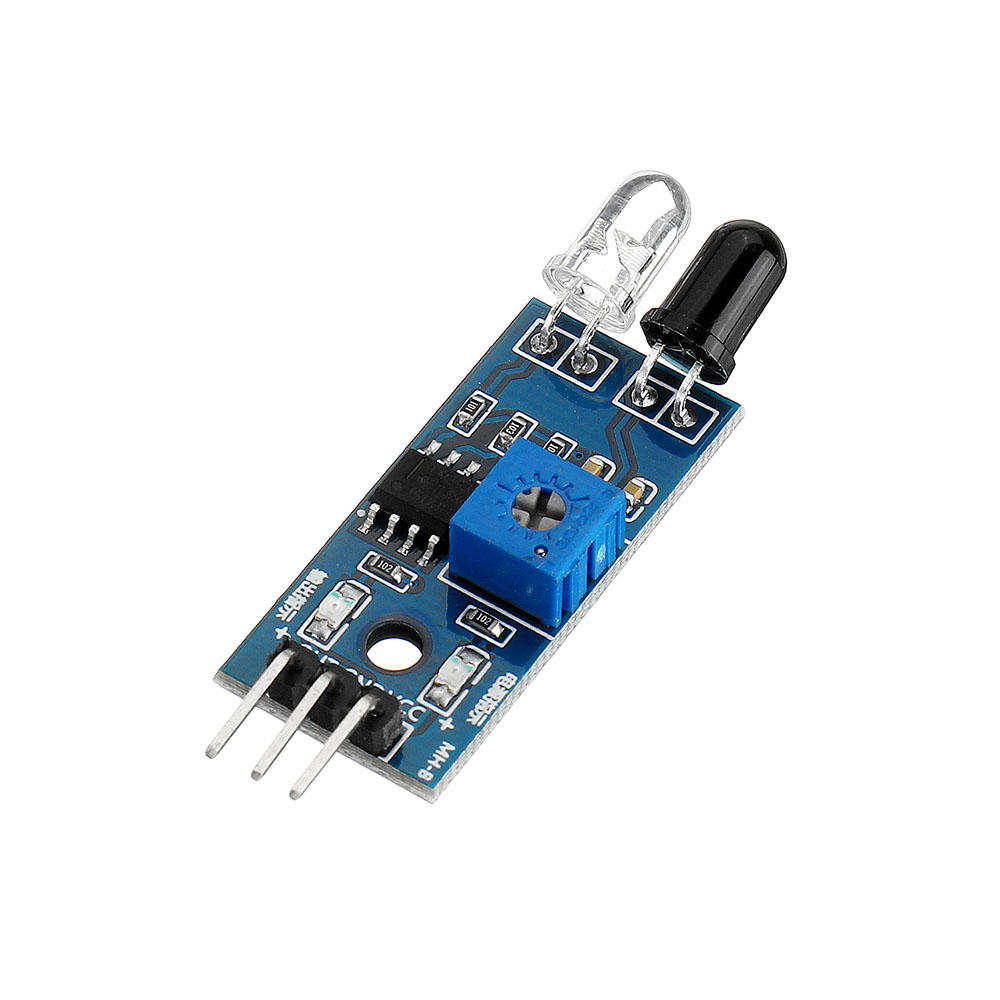

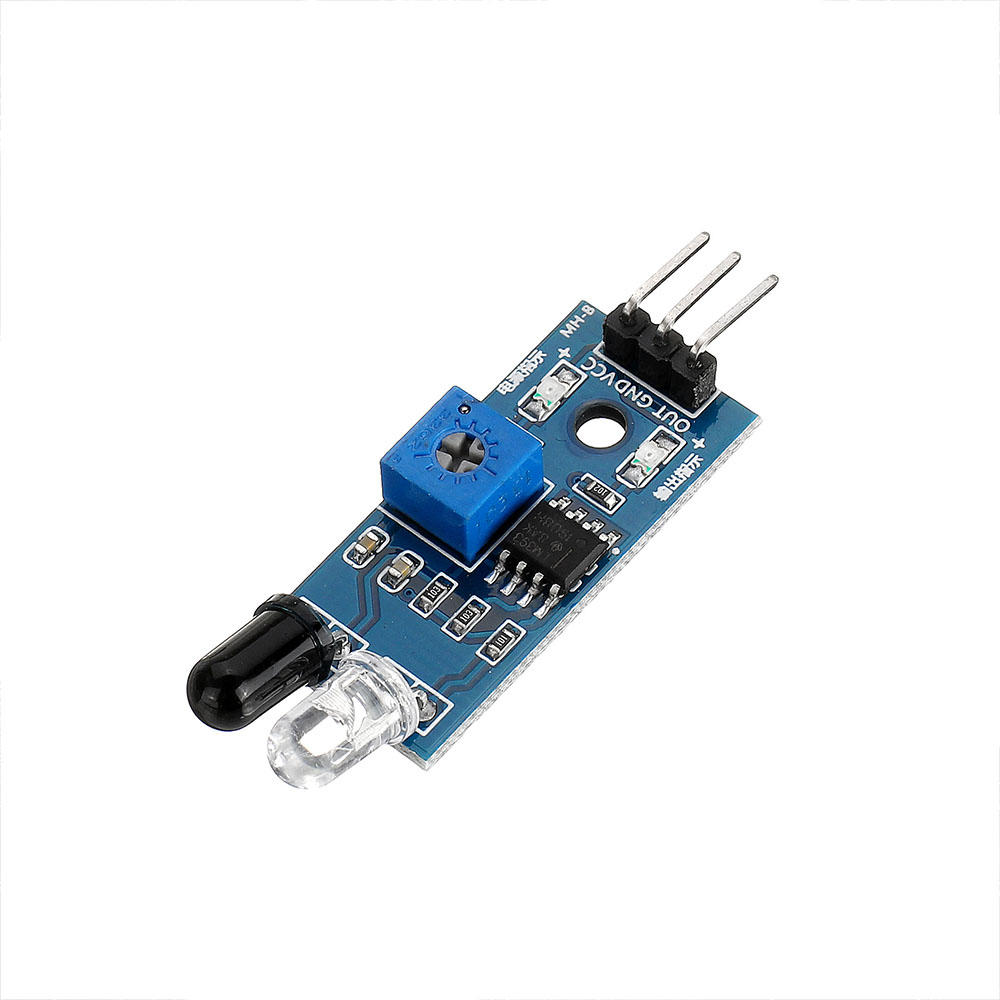

20 pieces Geekcreite IR Module de capteur d’evitement d’obstacles infrarouge pour Robot de voiture intelligente 3 fils photoelectrique reflechissant

Description

. La description: Le module de capteur adaptable e la lumiere ambiante, ayant une paire de tubes emetteurs et recepteurs infrarouges, les tubes emetteurs emettent une certaine frequence infrarouge, lorsque la direction d'un obstacle est detectee (surface de reflexion), l'infrarouge reflechi est reeu par le tube de reception, apres un traitement du circuit comparateur, le voyant vert est allume, mais le signal numerique de sortie de l'interface de sortie du signal (un signal de bas niveau), vous pouvez ajuster le potentiometre du bouton de distance de detection, la plage de distance effective de 2 ~ 30 cm, la tension de fonctionnement de 3,3 V - 5V. La plage de detection du capteur peut etre obtenue en ajustant le potentiometre, avec peu d'interferences, facile e assembler, fonctionnalites faciles e utiliser, peut etre largement utilisee dans l'evitement d'obstacles de robot, la voiture d'evitement, le nombre de lignes, le suivi des lignes noires et blanches et bien d'autres occasions. Parametres: 1. Lorsque le module detecte un obstacle devant le signal, le voyant vert s'allume au niveau de la carte, tandis que le port OUT a maintenu une sortie de signal faible, le module detecte la distance 2 ~ 30 cm, angle de detection 35 e, la distance peut detecter le potentiel est ajuste potentiometre de reglage dans le sens des aiguilles d'une montre, detecte les augmentations de distance; potentiometre de reglage dans le sens antihoraire, reduisant la distance de detection. 2. La detection de reflexion infrarouge active du capteur, la reflectivite de la cible et donc la forme est une distance de detection critique. Oe la distance de detection minimale noir, blanc, maximum; petits objets loin d'une petite zone, une grande zone du Grand. 3. Le port OUT du port de sortie du module de capteur peut etre directement connecte au microcontreleur IO peut egalement piloter directement un relais 5V; Connexion: VCC-VCC; GND-GND; OUT-IO 4. Comparateurs LM393, stables; 5. Le module peut etre une alimentation de 3 e 5 V CC. Lorsque l'appareil est mis sous tension, le voyant d'alimentation rouge s'allume; 6. Avec les trous de vis 3mm, installation fixe facile; 7. Taille du conseil: 3,2 cm * 1,4 cm 8. Chaque module a ete expedie tension de comparateur de seuil ajustee par potentiometre bon, cas non special, ne pas reglable potentiometre. Description de l'interface du module: 1. tension externe VCC 3.3V-5V (peut etre directement connectee e 5v et 3.3v MCU MCU) 2. GND GND Externe 3. Interface de sortie numerique de petite carte OUT (0 et 1) Le forfait comprend: 20 x IR Module de capteur d'evitement d'obstacles infrarouge
