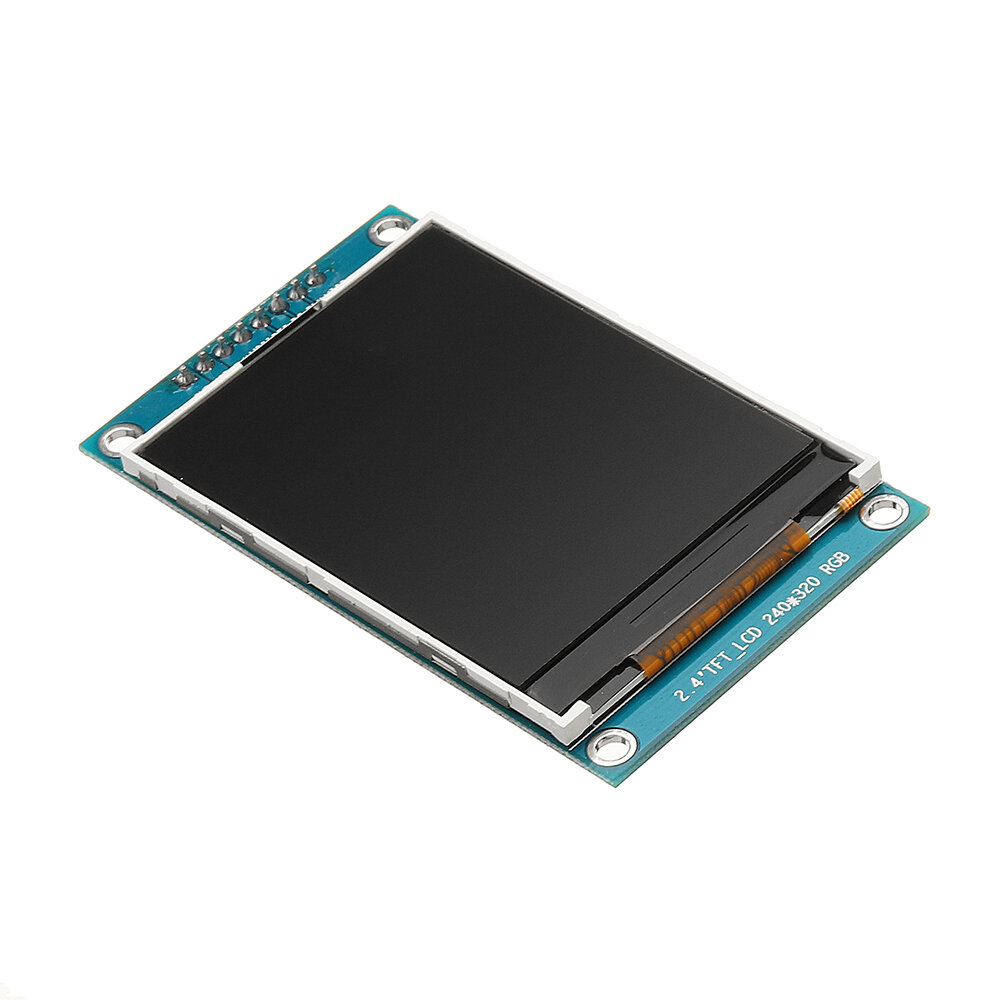

2,4 pouces 240 * 320 couleur HD LCD TFT Module d’affichage serie SPI d’ecran ILI9341

Description

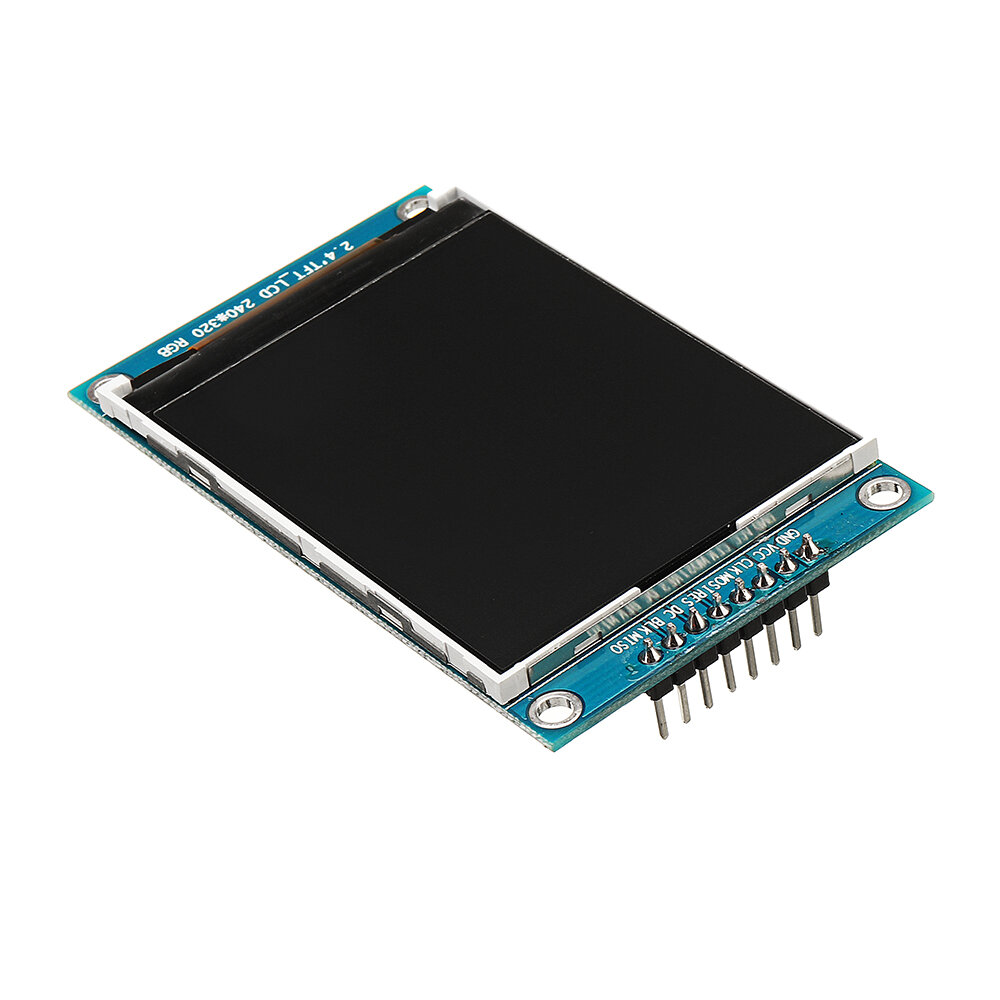

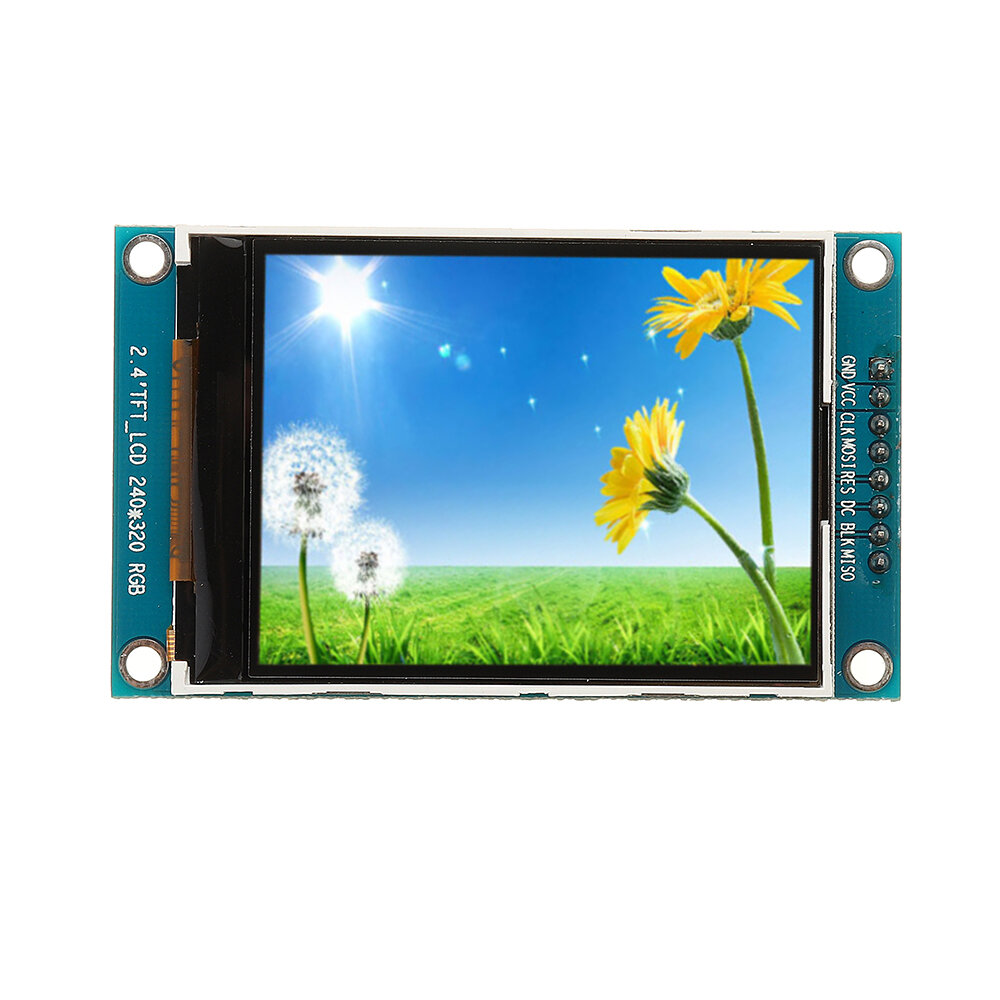

. File download: http://myosuploads3. .com/products/20181219/20181219215637SKUA16233.rar Fonctionnalite: Taille: 2,4 pouces Puce de lecteur: ILI9341 Type tactile: sans toucher Resolution: 240 * 320 Interface de communication: SPI Description de l'interface: 1. GND (masse de puissance) 2. VCC (lealimentation est de 3,3 V) 3. CLK (ligne d'horloge) 4. MOSI (saisie de donnees) 5. RES (ligne de reinitialisation) 6. DC (ligne de selection de donnees / commande) 7. BLK (retro-eclairage) 8. MISO (sortie de donnees) Description de la broche: Si vous souhaitez enregistrer le port IO, le retroeclairage BLK ne peut pas etre connecte. Le systeme a ete coneu pour eclairer le retroeclairage meme seil neest pas connecte. Si vous devez eteindre le retro-eclairage, vous devez connecter BLK au niveau bas ou directement e la terre. MISO est le signal de sortie de l'ecran. Si vous n'avez pas besoin de lire les informations de l'ecran, cette broche peut etre deconnectee. Un minimum de 4 ports IO sont necessaires pour fonctionner. Le forfait comprend: 1 module LCD
