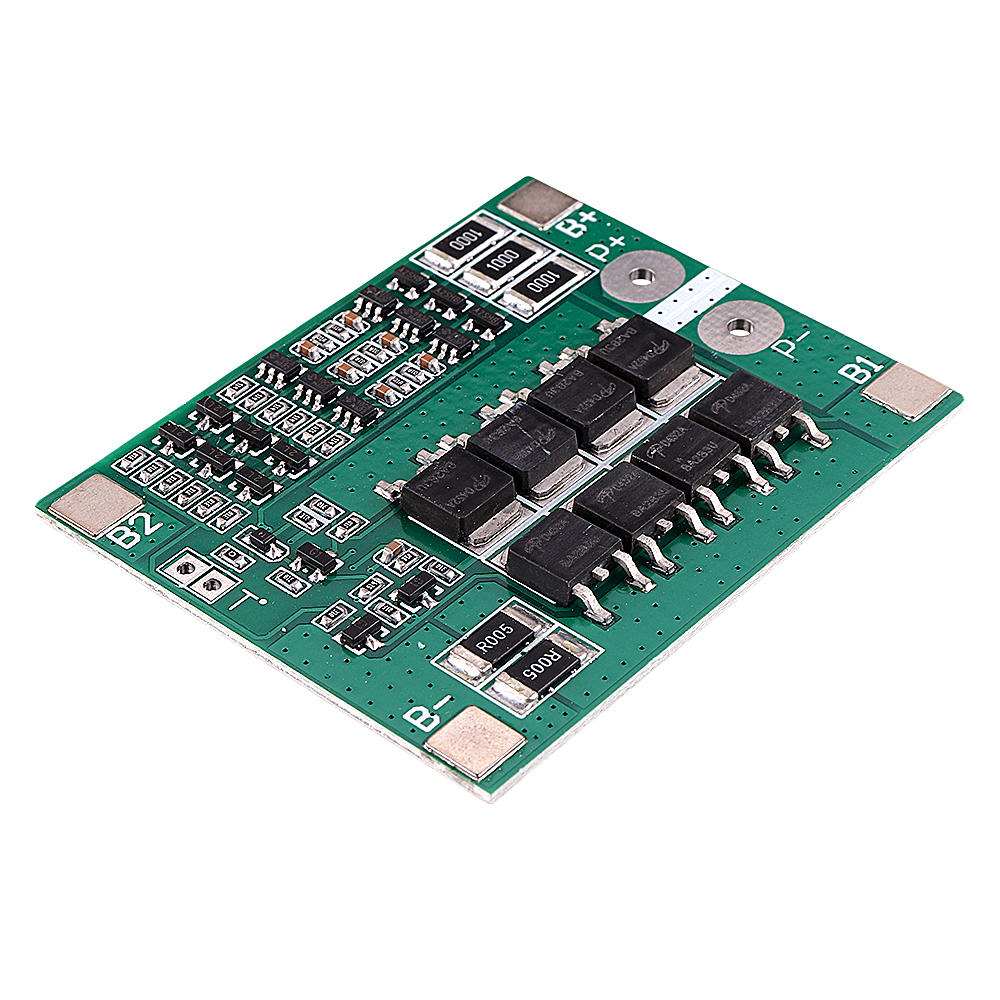

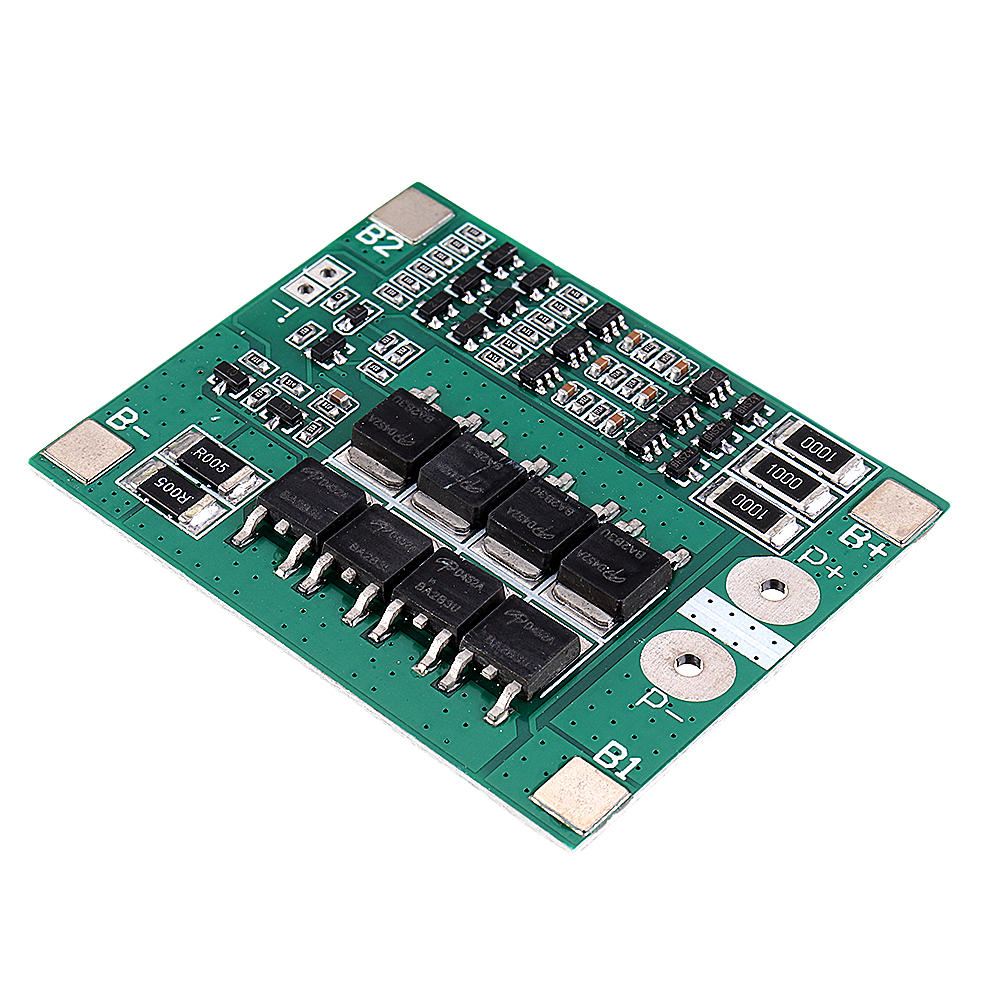

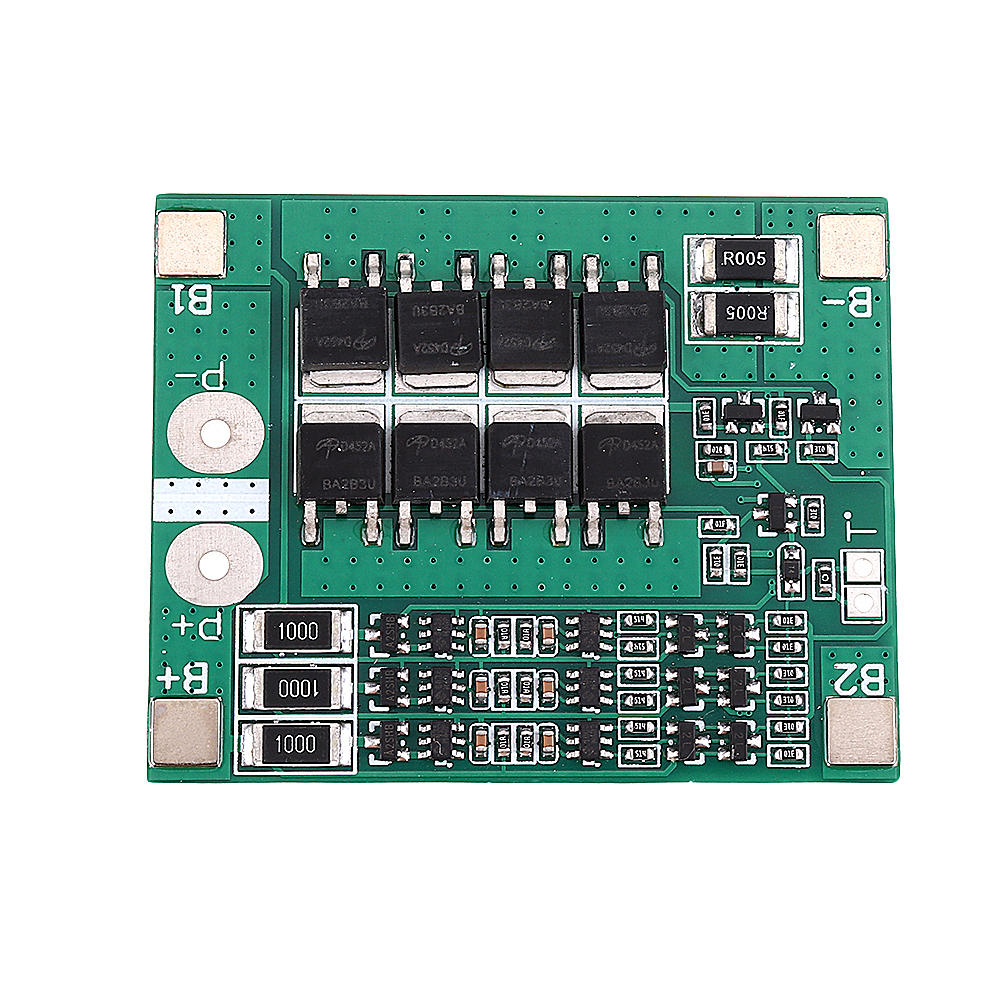

3 pieces 3S chaene 25A 11.1V 12V 14.8V 16.8V 18650 Lithium Batterie carte de protection contre les surcharges et les decharges excessives

Description

. Re : 1. Le panneau de protection de batterie au lithium ne peut pas etre utilise pour la batterie au lithium fer phosphate, la lampe au xenon, la batterie de perceuse e main, la batterie de poisson electrique, la batterie de velo electrique, la batterie de voiture pour enfants, le moteur de type puissance 550 ou plus, la lampe fisheye LED 1W. 2. Pour les produits de decharge au-dessus de 3A, le taux de decharge de la batterie doit etre superieur e 3C. - Formule de calcul du grossissement: batterie e taux 1C, la capacite de 2000 est egale e 2AH * 1 = 2A courant de travail. - Batterie e taux 3C, capacite de 2000 egale e 2AH * 3 = 6A de courant de fonctionnement. 3. La batterie sera chaude pendant l'utilisation, indiquant que le remplacement de la batterie n'est pas applicable. Cette condition ne peut pas etre utilisee pendant une longue periode, sinon la batterie sera rapidement endommagee. 4. Connectez strictement le ceblage selon le schema 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B+), veillez e ne pas court-circuiter. 5. Apres avoir connecte la ligne, vous devez d'abord charger pour avoir une sortie. 6. Lorsque vous connectez 3 ensembles de batteries en serie, veuillez vous assurer que la tension de chaque ensemble de batteries est la meme. S'ils sont differents, veuillez remplir chaque jeu de piles separement et les utiliser en serie. Dans le test de decharge, la batterie la plus rapide en tension est la batterie pauvre. - Ne melangez pas de bonnes piles avec de mauvaises piles. Plus la capacite / resistance interne des trois batteries est proche, mieux c'est. (2 bonnes batteries + 1 mauvaise batterie = 3 mauvais effet d'utilisation de la batterie) Application: Batterie de masseur, alimentation de secours LED, produits electroniques 12 V, batterie de lampadaire solaire, alimentation de secours de surveillance et autres produits. Fonctionnalite: Projet de base specification Unite Re s Actuel Courant de decharge continu 25 A Courant de decharge instantane 75 A Mise en charge Tension de charge Chargeur de batterie au lithium 12. 6V V Alimentation e decoupage 13-16V Courant de recharge 25 (maximum) A Protection contre les surcharges Tension de detection de surcharge 4,28 e 0,05 V Noyau unique Delai de protection contre les surcharges 0.5 S Tension de declenchement de surcharge 4,08 e 0,05 V Noyau unique Bilan electriqueB Tension de detection d'equilibre 4. 2 sol 0,05 V Tension de liberation de l'equilibre 4,2 e 0,05 V equilibrer le courant 45 mA Protection contre les decharges Tension de detection de decharge excessive 2. 55 e 0,08 V Delai de detection de decharge excessive 0.1 s Au-dessus de la tension de liberation de decharge 2,9 e 0. 1 V Protection contre les surintensites Tension de detection de surintensite 150 mV Delai de detection de surintensite 10 SP Courant de protection contre les surintensites 75 e 5 A Condition de declenchement de la protection contre les surintensites Deconnecter la charge Protection de court circuit Condition de protection contre les courts-circuits Court-circuit de charge externe Delai de detection de court-circuit 250 uS Condition de declenchement de la protection contre les courts-circuits Deconnecter la charge Protection de la temperature Protection de la temperature / e C Interrupteur de temperature externe Resistance interne Resistance interne de conduction du circuit principal
