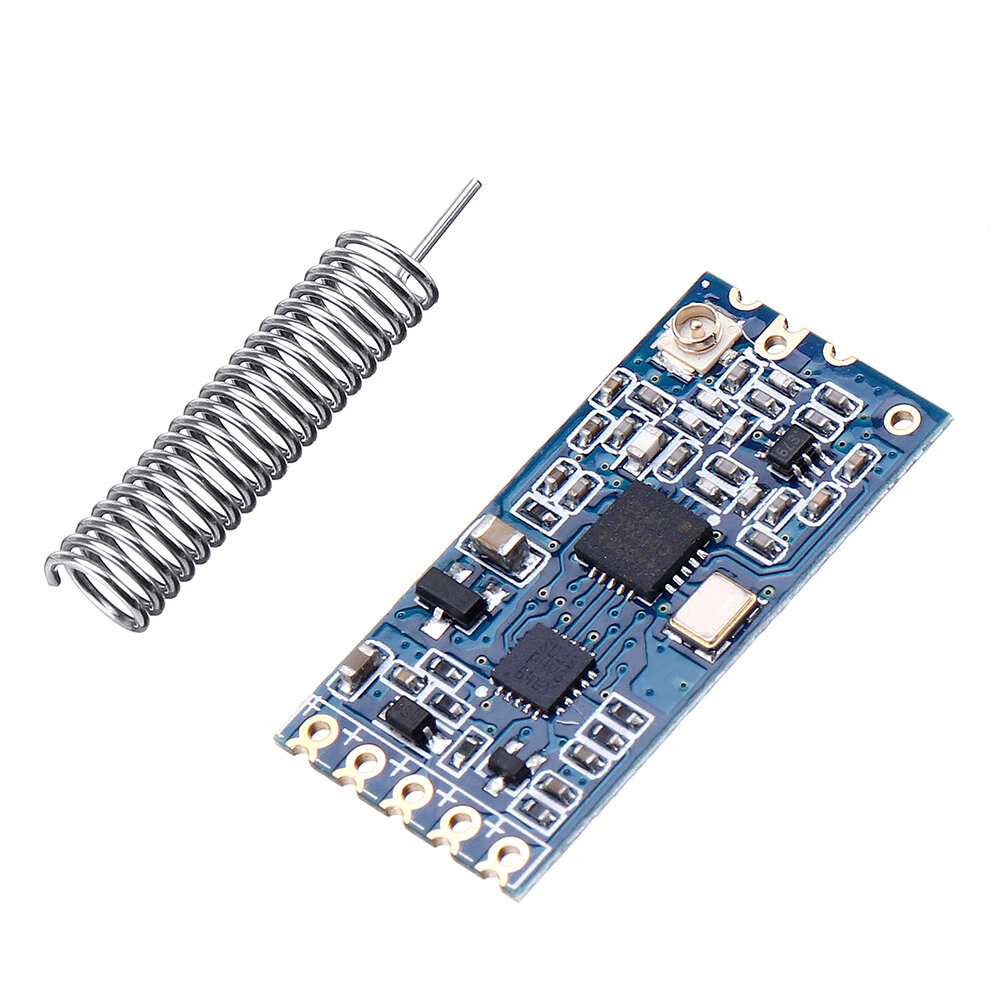

3 pieces Geekcreite HC-12 433 MHz SI4438 Module serie sans fil emetteur-recepteur sans fil Transmission carte de donnees de Communication serie e distance 1000 M

Description

. Informations de mise e jour: changer la puce de SI4463 e SI4438 (expedie e partir du 26.11.2019) Re : HC-11 ne peut pas communiquer avec le HC-12, ils fonctionnent independamment, utilises par paires. Traits: 1. Tension d'alimentation: 3,2 V ~ 5,5 V. (Si le module que vous souhaitez travailler de longues heures dans l'etat d'emission, il est recommande que lorsque la tension d'alimentation depasse 4,5 V filete une diode 1N4007 pour empecher le module LDO integre chauffe) 2. Default address range (open field test): About 600m (maximum communication distance adjustable reach 1000m, the baud rate is 500bps) 3. courant de repos par defaut: 16MA (dans differents modes de fonctionnement, le courant de fonctionnement est different) 4. Module dimensions: 27.8 x 14.4 x 4mm 5. Plage de frequences de fonctionnement: 433,4-473,0 MHz, jusqu'e 100 canaux de communication 6. The maximum transmit power: 100mW (settable) 7. Mise e niveau du logiciel de prise en charge du module 8. Parametres d'usine par defaut: Mode FU3, le debit en bauds est de 9600bps, canaux de communication CH001 (433,4 M) 9. Quatre modes de transmission transparents, s'adaptent e differentes occasions d'application. 10. MCU integre, sans programmation, il suffit de communiquer avec des peripheriques externes via le port serie 11. Nombre illimite d'octets envoyes en une seule fois (mode FU1 / FU3) 12. Le module prend en charge la transmission transparente de connexion un-e-un, un-e-plusieurs, plusieurs-e-un, plusieurs-e-plusieurs Le nom du parametre Reference Le nom du parametre Reference Modele HC-12 Taille du module 27.4 x13.2 x 4mm Gamme de frequences 433,4 ~ 473,0 MHZ Frequence de travail 433.4-473.0MHz Interface de Communication Niveau UART 3.3V / 5V TTL Interface d'antenne Antenne e ressort / prise d'antenne Tension de fonctionnement 3.2-5.5V Courant de repos 16mA Niveau de communication Niveau 3.3V / 5V Humidite de travail 10% ~ 90% Puissance de transmission 20 dBm (MAX) Temperature de fonctionnement -25 e C e + 75 e C Distance de reference 1000m temperature de stockage -40 e C e + 85 e C Jeu de commandes e: Module parameters, e command set La commande e est utilisee pour regler les parametres du module de fonction et les modules de commutation doivent quitter le mode de reglage apres le reglage pour prendre effet. Pendant ce temps, modifiez les parametres et les fonctions, la mise hors tension n'est pas perdue. Entrez dans le mode commande: Le premier mode d'entree - utilisation normale (a la puissance) dans le premier "SET" e 5 broches est regle bas; The second mode of entry - power, 5th pin "SET" again first set low on power. Les deux methodes peuvent faire passer le module en mode de commande e, relecher (la broche "SET" n'est pas connectee en bas) pour quitter le mode de commande. Apres le mode de commande de sortie, si vous changez la fonction du module, la fonction sera coupee e l'etat approprie. The second way is fixed in serial format 9600, N, 1 into the e. Instructions: 1. e Test instructions Exemple: envoyer les commandes du module "e", le module renvoie "D'accord". 2. e + Bxxxx Changer le debit en bauds du port serie command. You can set the baud rate is 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps and 115200bps. The factory default is 9600bps. Exemple: Reglez le debit en bauds du port serie du module sur 19200bps, veuillez envoyer la commande du module "e + B19200", le module retourne "D'accord + B19200". 3. e + Cxxx Changez le canal de communication sans fil, selectionnable de 001 e 127 (plus de 100 canaux radio apres la distance de communication ne sont pas garantis). La valeur par defaut est 001 canaux radio, la frequence de fonctionnement est de 433,4 MHz. Le canal pas e pas est de 400 KHz, la frequence de fonctionnement du canal 100 est de 473,0 MHz. Exemple: Set module to channel 21, please send module command "e + C021", the module returns "D'accord + C021". Apres avoir quitte le mode de commande, le module dans les 21 premiers canaux, la frequence de fonctionnement est de 441,4 MHz. Note: Because the wireless receiver module sensitivity HC-12 is relatively high, the baud rate is greater than when air 58000 bps, 5 must be shifted to the adjacent channel use. When the air baud rate is not greater than 58000 bps, if the short distance (10 meters) communication, but also need to stagger five adjacent channel use. 4. e + FUx Changez le mode d'intercommunication serie du module, il existe trois modes FU1, FU2 et FU3. Le mode par defaut du module est FU3, deux modules de mode d'intercommunication serie doivent etre regles sur la meme communication. Reportez-vous e la section ePass-through serie sans file en detail ci-dessus. Exemple: Send module commands "e + FU1", the module returns "e + D'accord". 5. e + Px Le parametre par defaut est 8, puissance d'emission maximale, distances de communication. Le niveau de puissance d'emission est regle sur 1, la puissance d'emission minimale. En general, la puissance de transmission de chaque goutte 6dB, la distance de communication sera reduite de moitie. Exemple: Send module commands "e + P 5", the module returns "D'accord + P5". After exiting the command mode, the module transmit power is +11 dBm. Quatre modes de transmission transparents du module: Le module HC-12 dispose de quatre modes de transmission transparents de port serie designes par FU1, FU2, FU3 et FU4. Lors de l'utilisation de chaque mode, tout ce que vous avez e faire est d'envoyer et de recevoir des donnees serie. Vous n'avez pas besoin de contreler la partie de transmission sans fil dans les airs, mais vous ne pouvez communiquer entre eux qu'e la meme vitesse de transmission aerienne! FU1: (envoyer e + FU1 en mode plus d'economie d'energie) Le courant de fonctionnement inactif du module est d'environ 3,6 mA. Dans ce mode, 8 types de debits en bauds de port serie peuvent etre definis, et le debit en bauds d'air est unifie e 250000bps FU2: (envoyer e + FU2 en mode economie d'energie) Le courant de fonctionnement inactif du module est d'environ 80uA. Dans le mode, le module prend uniquement en charge le debit en bauds serie de 1200bps, 2400bps et 4800bps, et le debit en bauds air est unifie e 250000bps FU3: (envoyer e + FU3 en mode pleine vitesse (par defaut)) Le courant de fonctionnement inactif du module est d'environ 16 mA. Le module ajustera automatiquement le debit en bauds de l'air de transmission sans fil en fonction du debit en bauds du port serie FU4: (envoyer e + FU4 en mode longue distance) Le courant de fonctionnement inactif du module est d'environ 16 mA, le debit en bauds du port serie est fixe e 1200 bps et le debit en bauds d'air est de 500 bps Nombre Commande e (x signifie parametre) Reponse Effet 1 e D'accord Verifiez si le module est normal 2 e + Bxxxx D'accord + Bxxxx Changer le debit en bauds du port serie 3 e + Cxxxx D'accordsetname Changer le canal de communication sans fil 4 e + FUx D'accord + FUx Changer le mode de transmission transparent du port serie du module 5 e + Px D'accord + Px Reglez le niveau de puissance d'emission du module 6 e + Ry D'accord + (parametre specifie par y) Obtenez les parametres individuels du module 7 e + RX D'accord + divers parametres Obtenez tous les parametres du module 9 e + V www.hc01.com HC-12_V2.6 Requete des informations sur la version du micrologiciel du module 10 e + SOMMEIL D'accord + SOMMEIL Entrer en mode veille 11 e + DEFAUT D'accord + SOMMEIL Reinitialiser Emballage inclus: 3 modules HC-12
