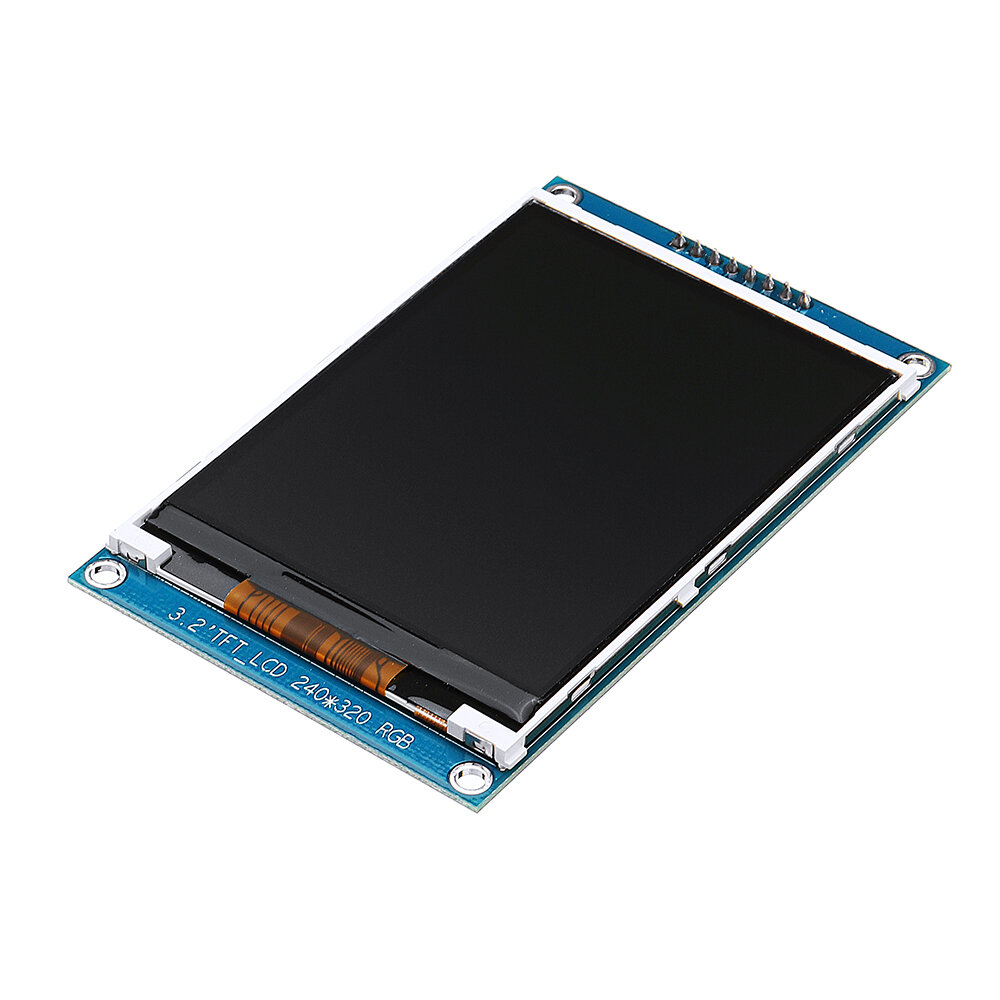

3,2 pouces 8 broches 240 * 320 TFT LCD ecran SPI Serial Display Screen Module ILI9341 Geekcreit pour Arduino – produits qui fonctionnent avec les cartes officielles Arduino

Description

. La description: Taille: 3,2 pouces Puce de commande: ILI9341 Resolution: 240 * 320 (RVB) Zone d'affichage: 48,60 (W) * 64,80 (H) Taille physique: 56 (W) * 89,40 (H) * 4,65 +/- 0,15 (T) Type d'interface: port serie 3 lignes / port serie 4 lignes Nombre de broches: 8 broches Couleur d'affichage: couleur Taille des pixels: 0,2025 (l) * 0,2025 (h) Temperature de travail: -20 ~ 70 degres N e PIN symbole La description 1 GND Sol 2 VCC Alimentation pour LCD (2.8V-3.3V) 3 CLK Cette broche est une horloge d'interface serie utilisee dans des donnees serie e 8 fils e 8 fils / 4 fils e 8 fils interface. 4 MOSI Signal d'entree serie. Les donnees sont appliquees sur le front montant du signal SCL. 5 RES LCM Reinitialiser le code PIN. Le signal est actif bas. 6 DC Sert de signal d'ecriture et ecrit les donnees sur le front montant. - Systeme e 4 lignes (D / CX): sert de commande ou de selection de parametre. 7 BLK Interrupteur de retroeclairage. Le niveau bas eteint le retroeclairage, les autres etats activent le retroeclairage 8 MISO Signal de sortie serie. Les donnees sont emises sur le front descendant du signal SCL. Si non utilise, ouvrez cette epingle Emballage inclus: 1 x 3,2 pouces TFT LCD ecran
