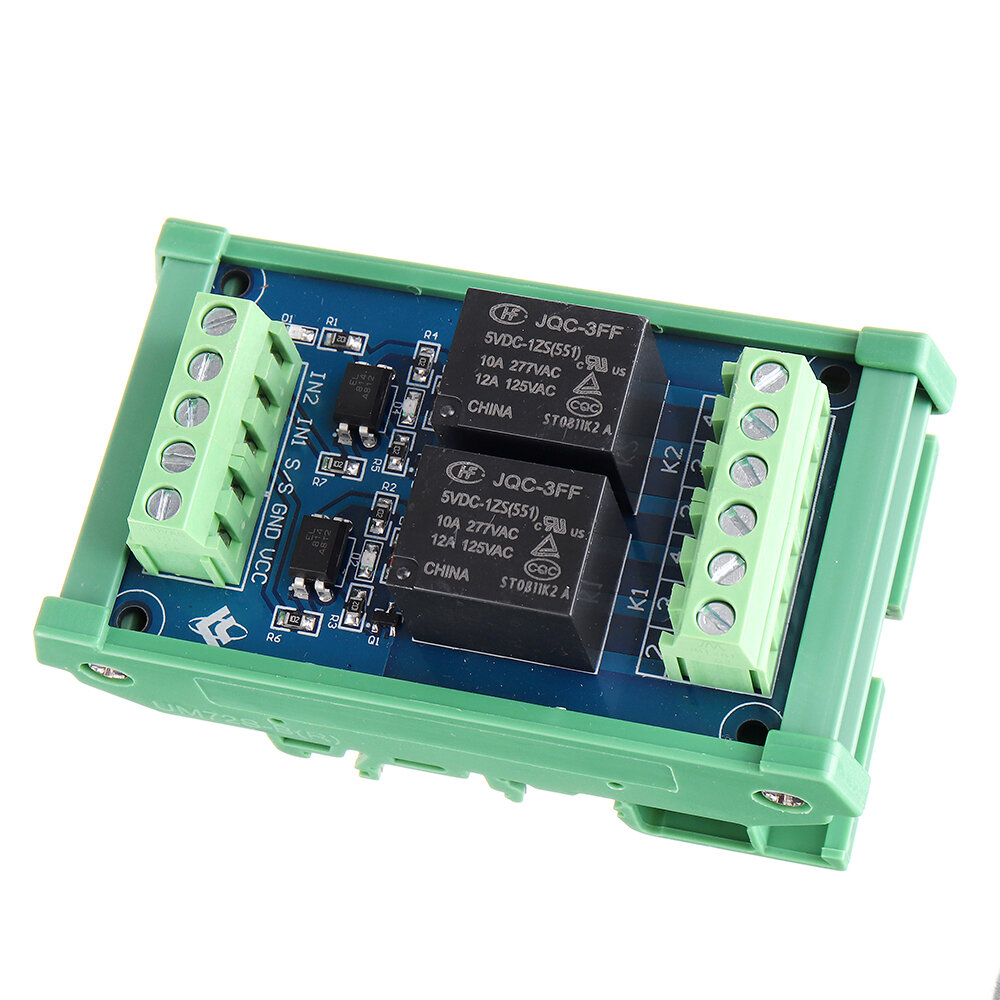

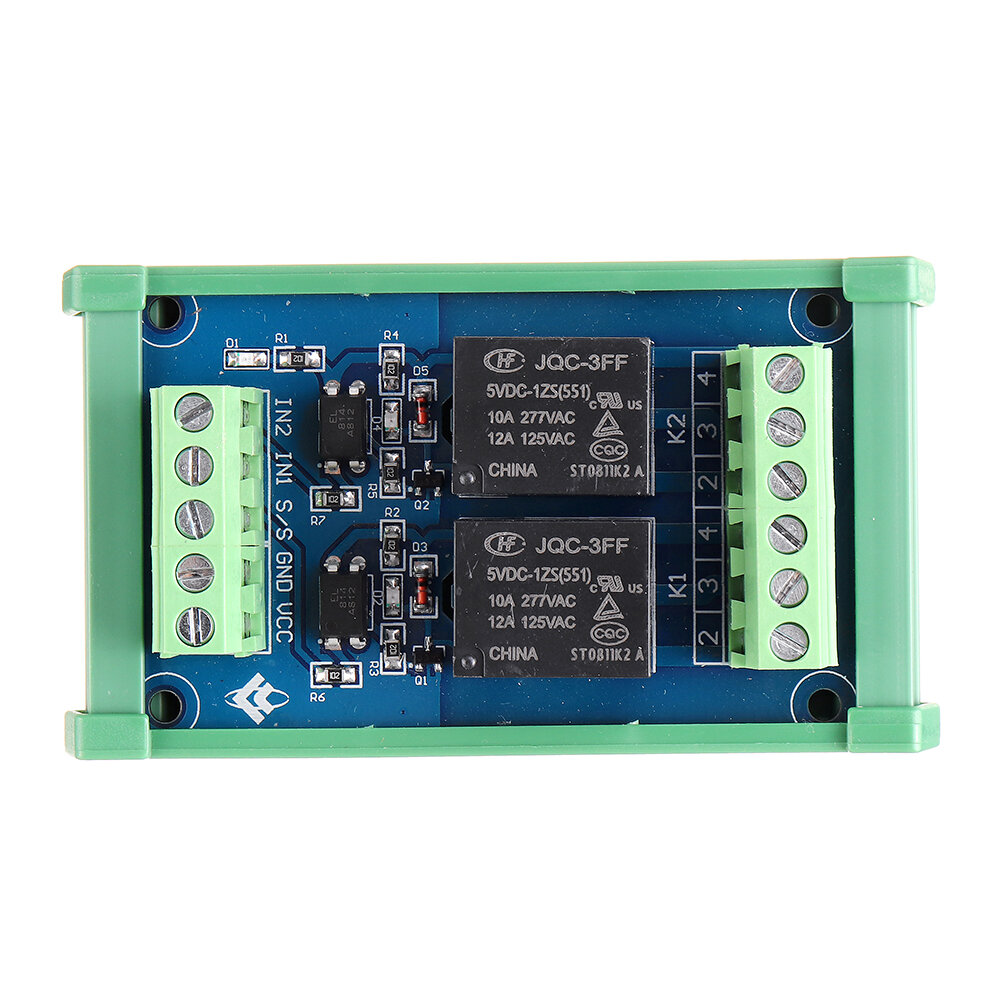

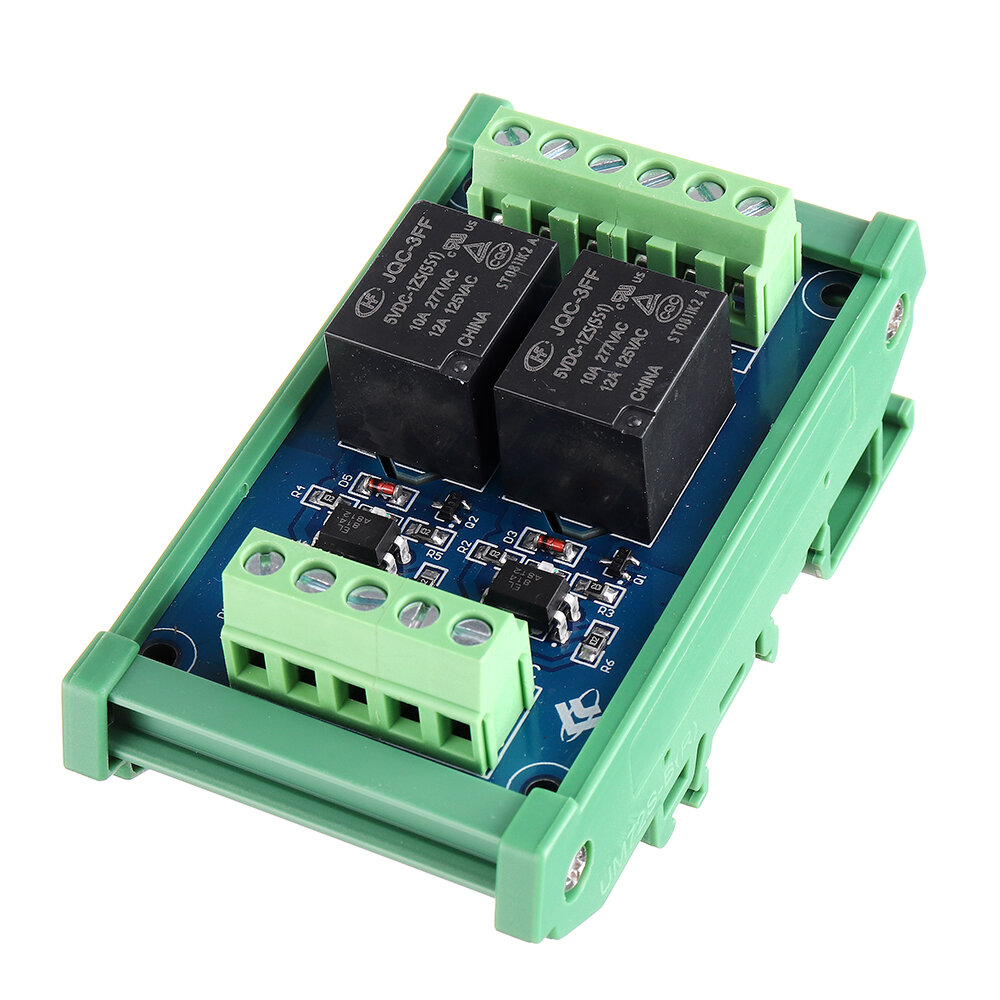

3pcs 2CH canal optocoupleur module de relais d’isolement 24V SCM PLC carte d’amplificateur de signal
$38,88
Description
.
Caracteristiques structurelles:
1. Utilisez le relais Hongfa, des performances stables et fiables;
2. Compatible avec deux modes d'entree de contrele positif et de contrele negatif;
3. Chaque canal dispose d'un indicateur d'action LED pour une comprehension plus intuitive des performances du produit;
4. Chaque canal adopte une isolation optocoupleur pour ameliorer les performances anti-interference et les performances d'isolation;
5. En meme temps, l'alimentation et la borne de commande "IN" sont contrelees independamment;
6. Le module adopte la conception d'installation de type rail "DIN" standard, qui est pratique et rapide e installer, ferme et stable.
Parametres techniques:
1. Signal de declenchement: DC24V
2. Chaque courant de signal de declenchement: 5mA
3. Tension d'alimentation: DC24V
4. Chaque courant de bobine: 18.8mA
5. Type de contact: un normalement ouvert et un normalement ferme (unipolaire)
6. Courant de charge maximum de chaque contact: 10A
7. Temps d'action: moins de 12 ms
8. Temps de reinitialisation: moins de 4 ms
9. Frequence de commutation maximale: 18000 fois / heure
10. Duree de vie mecanique: plus de 20 millions de fois
11. Installation de relais: type de plug-in (Non)
12: Methode d'installation du module: Installation sur rail DIN standard
Introduction au ceblage de contrele positif:
1. Borne d'entree d'alimentation:
VCC est connecte e la tension positive, GND est connecte e la tension negative et S / S est connecte e la tension negative
IN1, IN2 sont connectes e la commande de tension positive, la borne de commande IN1, la borne de commande IN2 K2
2. Sortie de l'appareil de contrele:
La borne de sortie est clairement e par 234, 3 est un point commun, 2 est normalement ouvert et 4 est normalement ferme. K1, K2 signifie que deux relais fonctionnent.
Introduction du ceblage de contrele negatif:
1. Borne d'entree d'alimentation:
VCC est connecte e la tension positive, GND est connecte e la tension negative et S / S est connecte e la tension positive
IN1, IN2 sont connectes e une commande de tension negative, la borne de commande IN1, la borne de commande IN2 K2
2. Sortie de l'appareil de contrele:
La borne de sortie est clairement identifiee par 234, 3 est un point commun, 2 est normalement ouvert et 4 est normalement ferme. , K2 signifie que deux relais fonctionnent.
Le forfait comprend:
3 x carte relais
