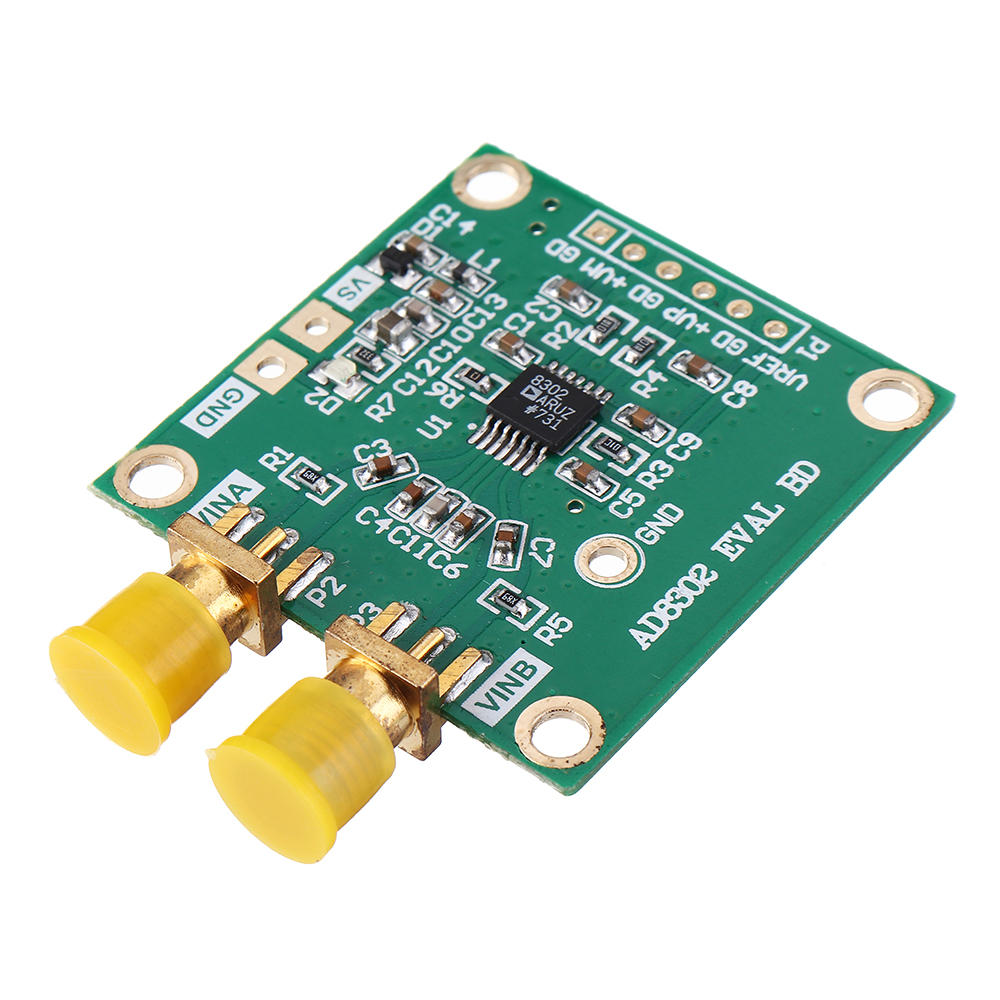

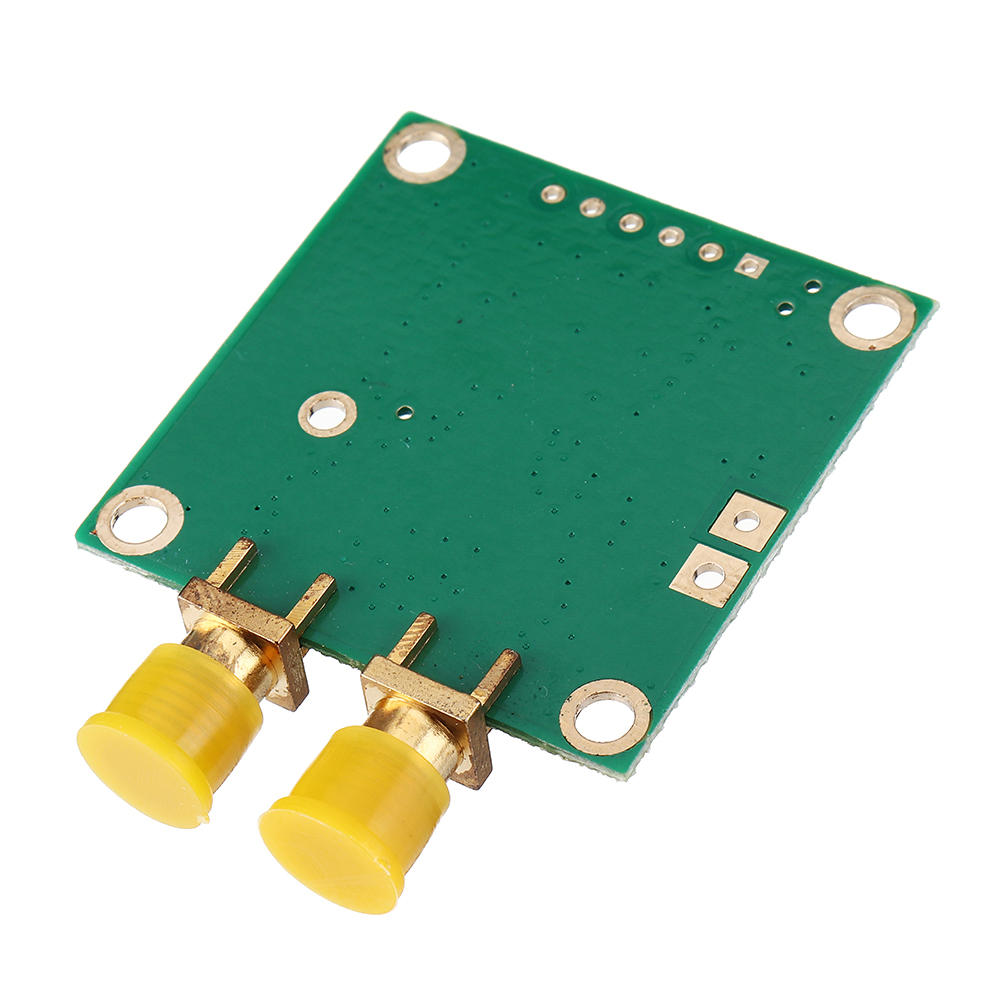

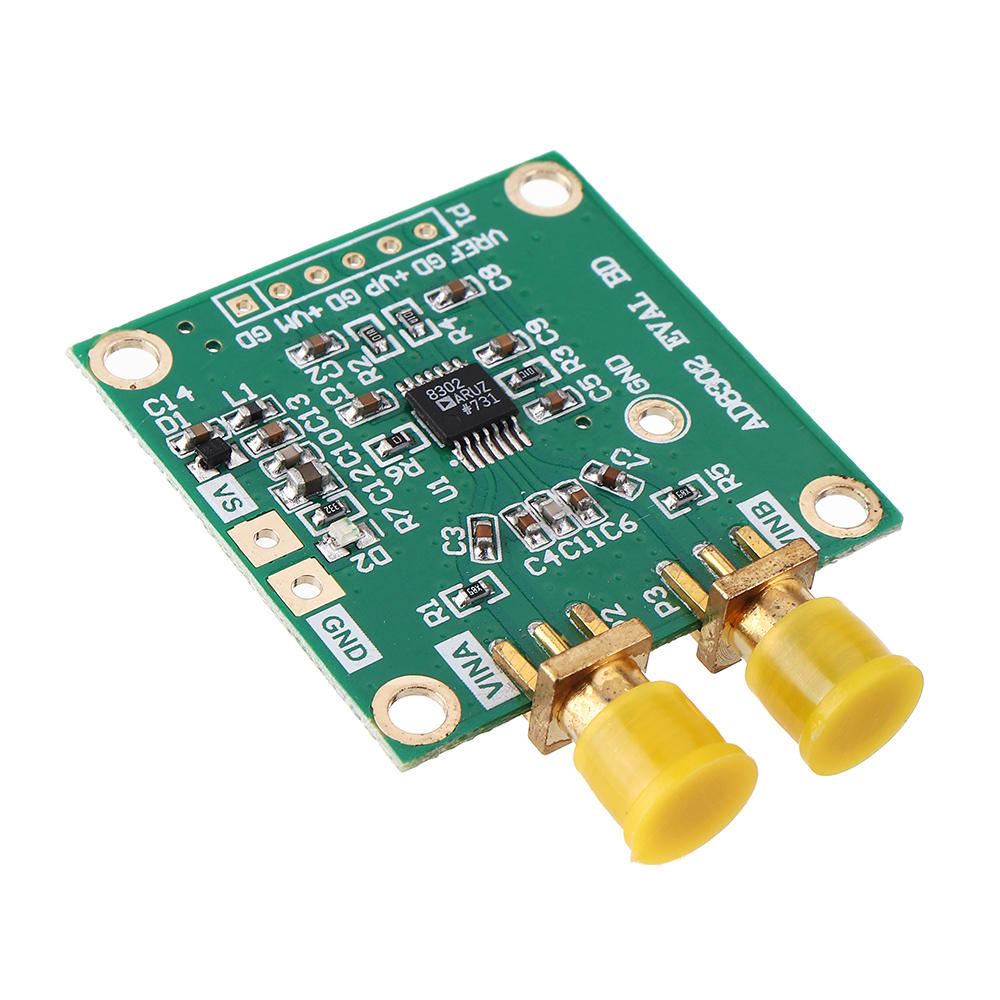

3pcs AD8302 Large bande Amplitude Detection De Phase Impedance Analyse Module Amplificateur Filtre Mixer Mesure

Description

. Fonctionnalite: Dispositif bipolaire en silicium e puce unique, mesure d'amplitude / phase Le AD8302 est un circuit integre RF entierement integre qui mesure l'amplitude et la phase entre deux signaux d'entree independants. L'appareil fonctionne des basses frequences e 2,7 GHz. Le AD8302 contient deux amplis de log e large bande adaptes avec precision, un detecteur de phase / multiplicateur lineaire e large bande, une tension de reference de 1,8 V et un circuit de fonctionnement proportionnel e sortie analogique. La plage du signal d'entree est comprise entre -60 dBm et 0 dBm (impedance de reference 50O) avec une plage dynamique correspondante de 60 dB. La sortie AD8302 fournit des mesures deamplitude precises dans la plage +/- 30 dB avec une pente de 30 mV / dB; une plage de mesure de phase de 0 e 180 e avec une pente de 10 mV / degre. Re : Veuillez vous reporter e la note d'application AN-691 pour la detection de module basse frequence. Le AD8302 est disponible dans un boetier TSSOP e 14 broches et fonctionne dans une plage de temperatures allant de -40 e C e 85 e C. Module d'application: 1. Mesure de la perte d'insertion et de la phase d'un amplificateur, filtre ou melangeur 2. Mesurer le coefficient de reflexion vectorielle de toute charge 3. Analyse d'impedance Ceble de support: BNC mele e SMA mele SMA mele e SMA mele Frequence Hz Source de signal RMS @ 50 ohm Phase source (degres) Tension de sortie V CH1 CH2 CH1 CH2 VM VP 500K 0.2V 0.2V 0 90 0.908V 0.907V 500K 0.1V 0.2V 0 90 0.724V 0.906V 500K 0.2V 0.1V 0 90 1.093V 0.908V 500K 0.2V 0.2V 0 180 0.908V 0.032V 500K 0.2V 0.1V 0 180 1.094V 0.023V 500K 0.1V 0.2V 0 180 0.725V 0.022V 500K 0.2V / 0.2V 0 -90 0.908V 0.915V 500K 0.1V 0.2V 0 -90 0.725V 0.914V 500K 0.2V / 0.1V 0 -90 1.093V 0.915V 500K 0.2V 0.2V 0 -180 0.909V 0.032V 500K 0.2V / 0.1V 0 -180 1.093V 0.022V 500K 0.1V 0.2V 0 -180 0.724V 0.021V Le forfait comprend: 3 modules AD8302
