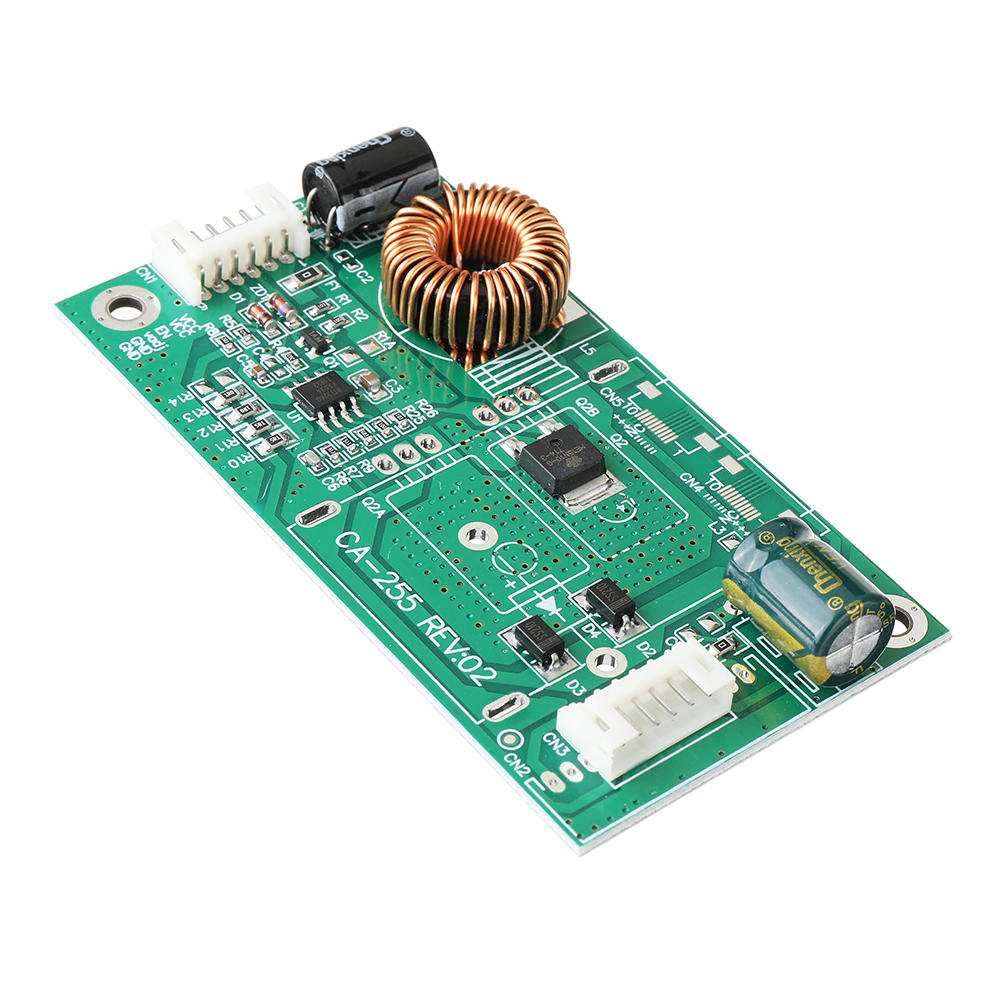

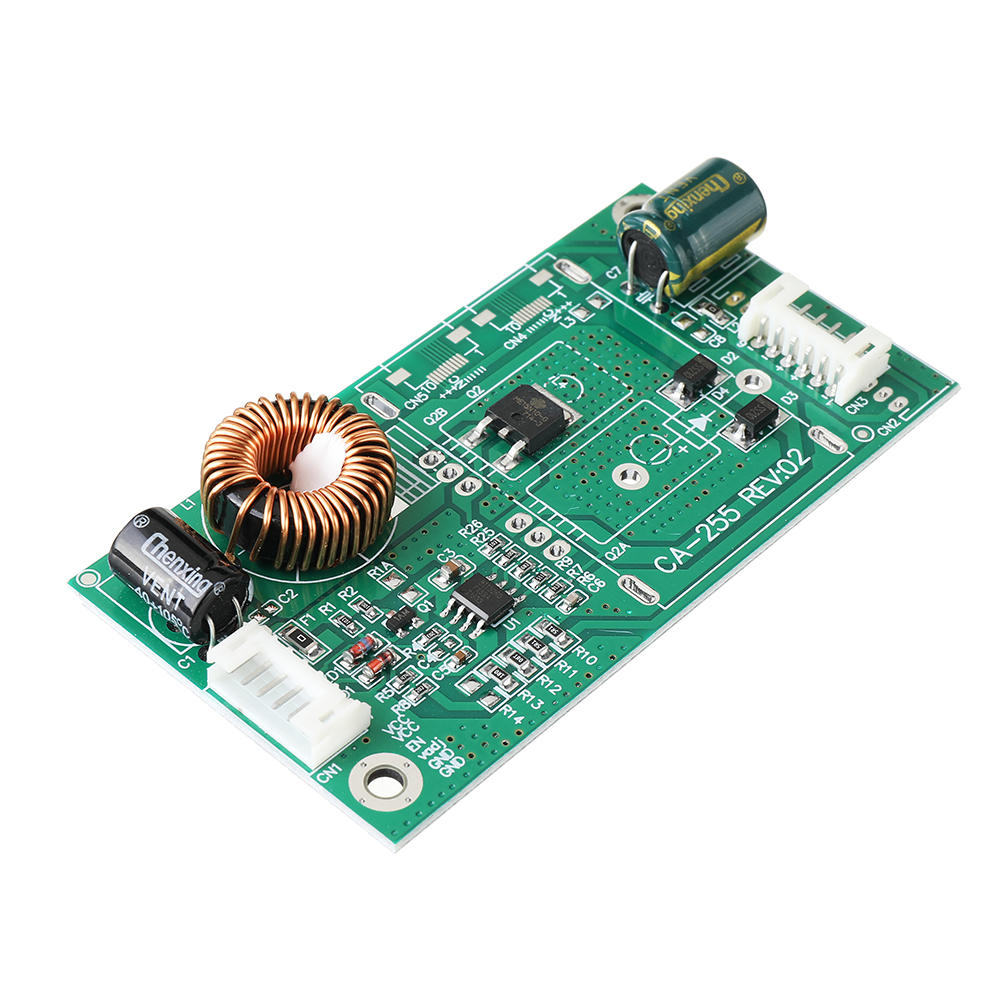

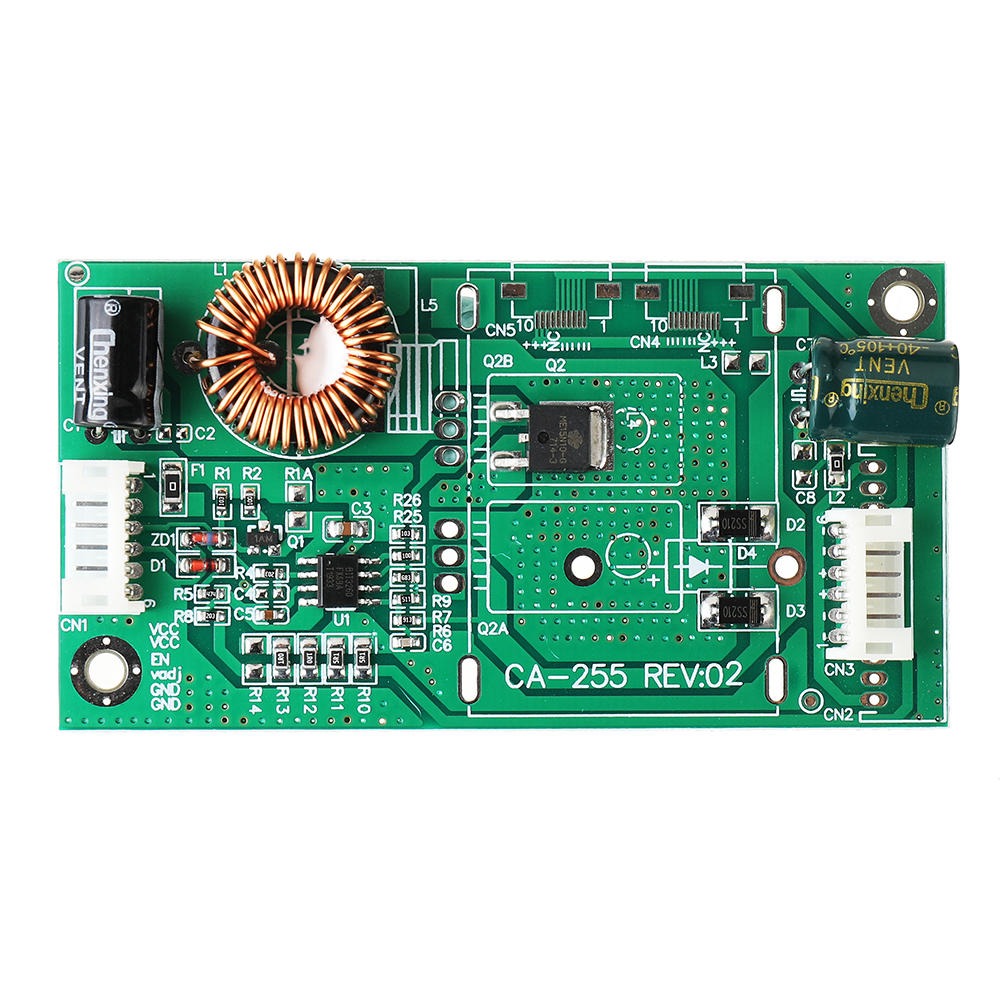

5 pcs CA-255 10-42 Pouces LED TV Constant Current Board Universal Inverte LED TV Backlight Driver Board

Description

. Specification: Vol d'entree :: 10.8-28V Vol de sortie :: 15-88v taille: 8.5x4.5CM 1.VCC: alimentation et tension positive, tension du circuit (la tension est generalement de 12V ou 24V) 2. ON / OFF, ON, EN, ON_BL etc.: commutateur au pied, signal de commutateur au pied (la plage de tension est comprise entre 2,5 V et 5 V) 3. PWM, PDIM, VDAJ, BL-PWM et al: pieds e luminosite reglable (la gradation a deux modes, l'un est en mode numerique -PWM, l'un est la gradation analogique -DC 4.Le PWM est appele reglage de la largeur d'impulsion, qui genere un signal rectangulaire rectangulaire, la frequence est generalement de 200 Hz e 2 kHz, l'amplitude de la tension est generalement de 3,3 V, abreviation anglaise PDIM, Dim signifie eluminosite. La gradation analogique se fait par la tension continue, elle est generalement transferee directement au pied qui fournit une tension continue de 0V-5V pour contreler la luminosite. 5. GND: masse (negatif) LED +: diode electroluminescente (bande LED) Positive LED-: diode electroluminescente (bande LED) Negative Emballage inclus: 5 x CA-255 10-42 pouces LED carte de lecteur de courant constant TV
