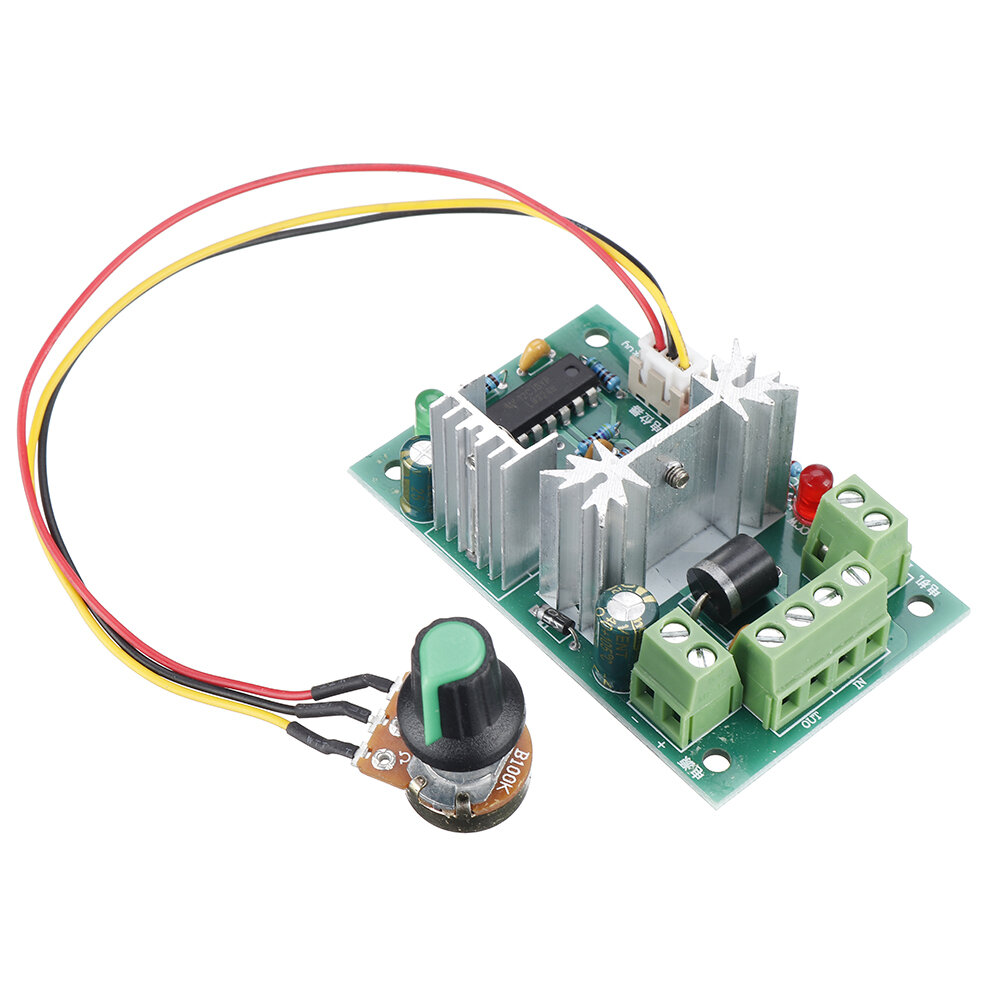

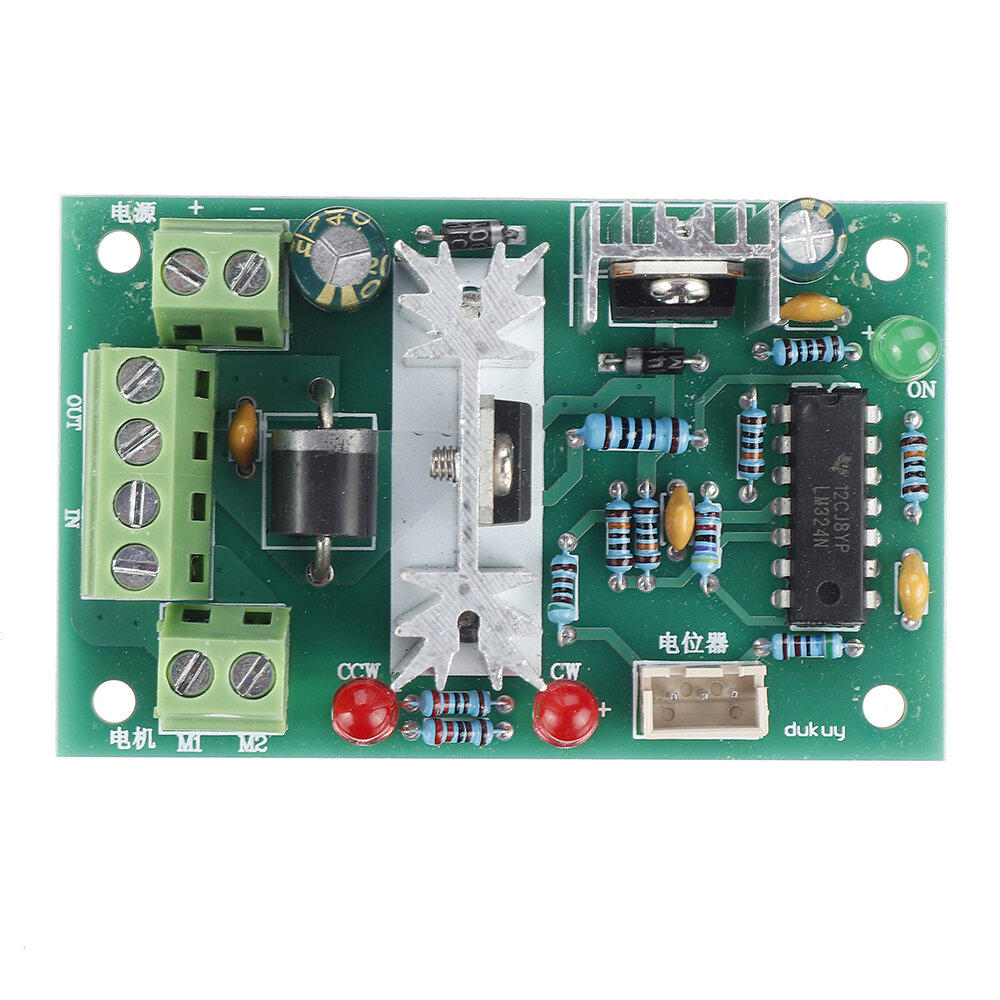

5 pieces 10 V 12 V 24 V 36 V PWM contreleur cc avec interrupteur d’inversion positive PWM contreleur cc pour contreleur de vitesse de moteur cc 150 W

Description

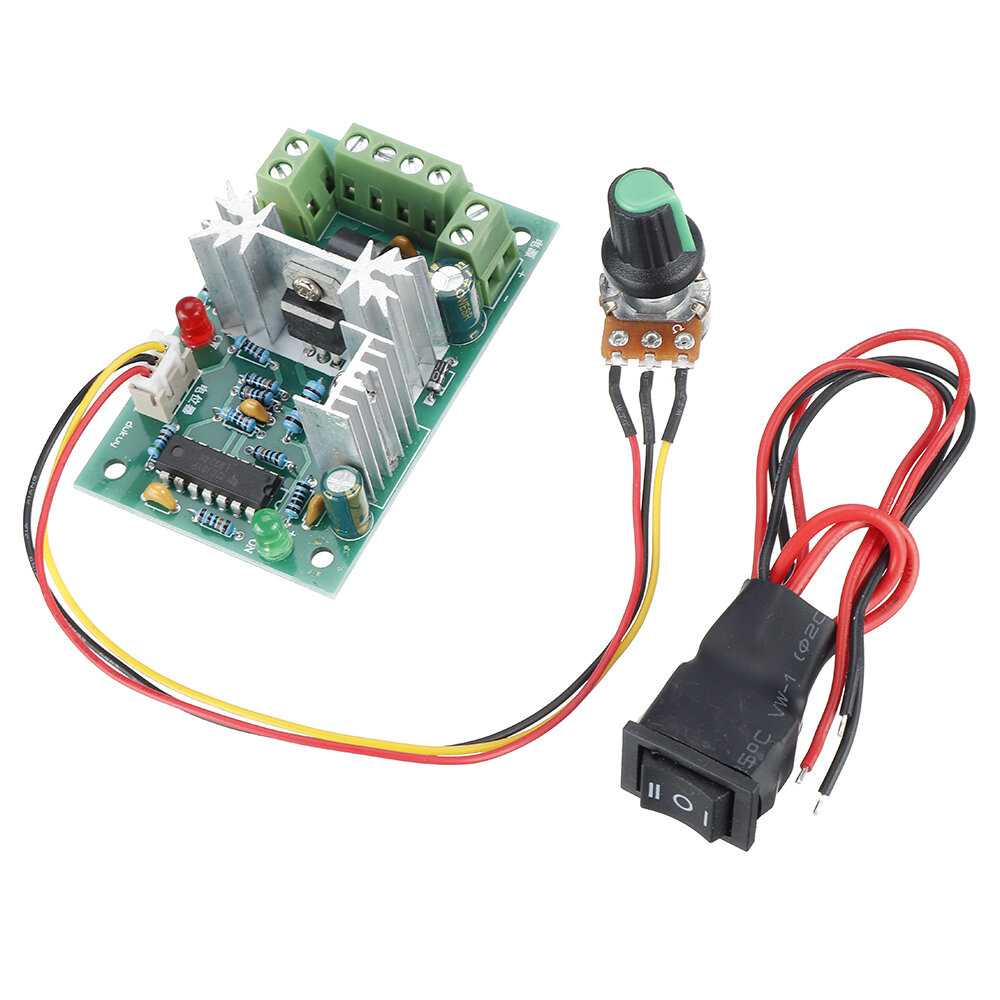

. Fonctionnalites: 1. Connectez le moteur, le fil du moteur peut etre positif ou negatif. 2. Ajustez l'interrupteur, l'interrupteur avant et arriere est utilise pour contreler la direction de la vitesse du moteur. Lorsque l'interrupteur est en position zero, le moteur s'arrete. 3. Bouton du potentiometre. Le reglage du bouton du potentiometre peut modifier le rapport cyclique de sortie du regulateur et la vitesse du moteur. Caracteristiques: 1. Exigence de tension d'entree: 10V-40VDC (large gamme) 2. Puissance de sortie: 150 W 3. Courant continu: 5A, courant de protection contre les courts-circuits de surcharge 8A, temps de court-circuit pas plus de 30 secondes 4. PWM plage de modulation de largeur d'impulsion: 0% -100% 5. Taille: longueur 74 mm * largeur 46 mm hauteur environ 27 mm selon la distance centrale du trou de montage 63,5 mm * 36,5 mm diametre du trou de positionnement 3,5 mm 6. Poids: 60 g. Introduction e PWM: Le nom complet de la modulation de largeur d'impulsion est: Pulse WidthModulator, ou PWM en abrege. En raison de ses performances particulieres, il est souvent utilise comme variateur de lampe dans une boucle CC ou comme regulateur de vitesse de moteur CC. Ce circuit est un contreleur de moteur realise selon le principe de la modulation de largeur d'impulsion (PWM). L'utilisation de cette methode pour contreler la vitesse du moteur presente deux avantages: 1. C'est principalement en modifiant le cycle de service de l'onde carree de sortie pour changer le temps de fonctionnement moyen sur la charge de 0 e 100% pour atteindre le but d'ajuster la luminosite / vitesse de la charge. L'avantage d'utiliser la modulation de largeur d'impulsion (PWM) pour obtenir une regulation de gradation / vitesse est que l'energie de l'alimentation electrique peut etre pleinement utilisee et que l'efficacite du circuit est elevee. Par exemple: lorsque la sortie est une onde carree e 50%, l'energie de la source d'alimentation consommee par le circuit de modulation de largeur d'impulsion (PWM) est egalement de 50%, c'est-e-dire que presque toute l'energie est convertie en puissance de sortie de charge. Lorsque la regulation de vitesse abaisseur de resistance commune est utilisee, pour que la charge obtienne 50% de la puissance de sortie maximale de l'alimentation, l'alimentation doit fournir plus de 71% de la puissance de sortie, dont 21% sont consommes par la chute de tension et la consommation de chaleur de la resistance. 2. La methode de modulation de largeur d'impulsion (PWM) peut permettre e la charge d'obtenir la pleine tension d'alimentation lorsqu'elle fonctionne, ce qui est benefique pour surmonter la resistance de la bobine interne du moteur et faire en sorte que le moteur genere un couple plus eleve. Ceblage: 1. Connectez le cordon d'alimentation, assurez-vous que les commutateurs positifs et negatifs sont en position zero mediane, connectez l'alimentation CC, assurez-vous que la plage de tension d'alimentation CC est superieure e 10 V et inferieure e 40 V, et assurez-vous que la puissance de sortie de l'alimentation electrique repond aux besoins du moteur. Ne connectez pas les bornes positive et negative de l'alimentation CC e l'envers, sinon le regulateur pourrait etre endommage. Paquet inclus: 5 x 10V 12V 24V 36V PWM Contreleur CC
