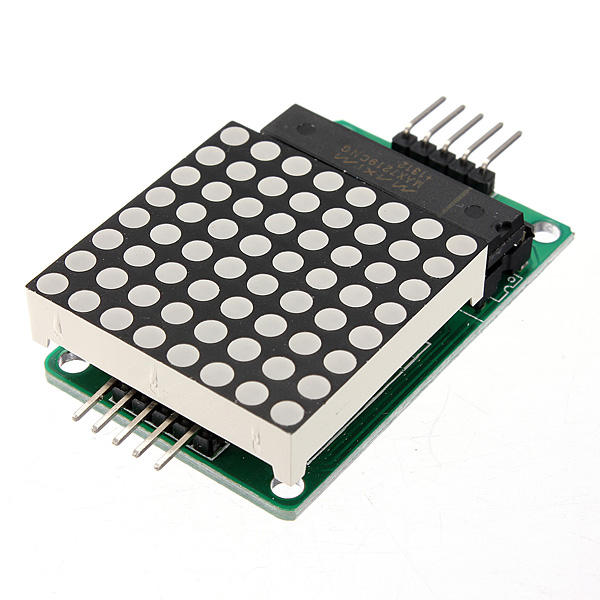

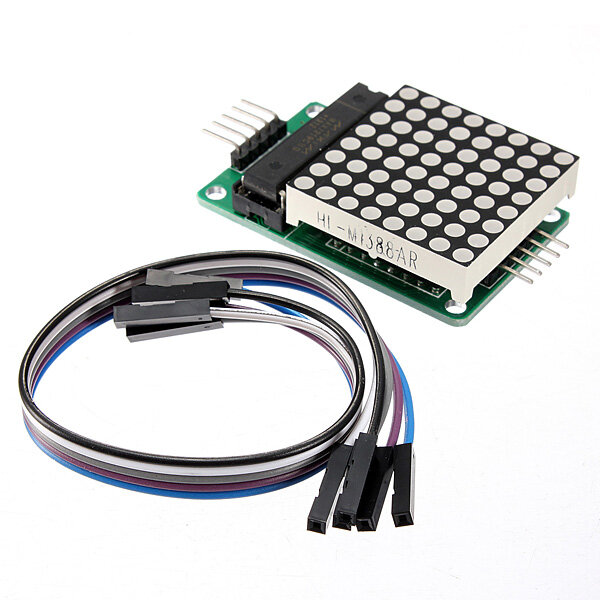

5 pieces MAX7219 Module de matrice de points MCU LED Kit de module de commande Geekcreit pour Arduino – produits compatibles avec les cartes officielles Arduino

Description

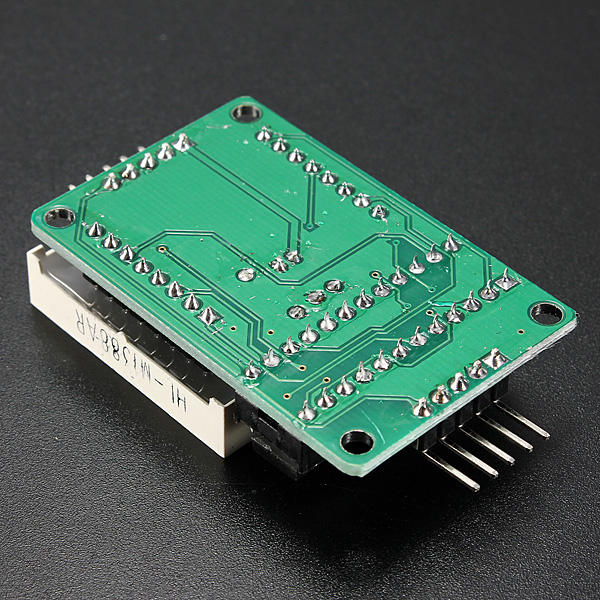

. Caracteristiques: Un seul module peut piloter un reseau cathodique commun 8 x 8 Tension de fonctionnement : 5V Taille : 5 x 3,2 x 1,5 cm (L x l x H) Couleur LED : Rouge Avec quatre trous de vis, ouverture 3 mm Avec des interfaces d'entree et de sortie, prend en charge plusieurs modules en cascade Instructions de ceblage: 1. Le module e gauche comme port d'entree et le port de sortie e droite 2. Pour contreler un seul module, connectez simplement le port d'entree au CPU 3. Lors de la mise en cascade de plusieurs modules, le port d'entree du premier module se connecte au CPU, le port de sortie se connecte au port d'entree du second, et ainsi de suite. Dans le cas de 51 MCU : VCC ? 5V GND ? GND DIN ? P22 CS ? P21 CLK ? P20 Noter: 1. VCC et GND ne sont pas inverses, cela brelerait la puce ! 2. Lorsque le contrele du port P0 du microcontreleur 51 doit etre connecte e la resistance de rappel, il est recommande que la resistance de 4,7K e 10K 3. Veuillez d'abord installer le treillis dans le trou rond, puis inserer le trou rond dans la carte PCB et souder. Faites face au cete du treillis avec des mots, de gauche e droite, l'ordre des broches est 123456. La 1ere broche de la carte PCB est un tampon carre ! 4. Condensateurs electrolytiques e broche longue en positif, e broche courte en negatif ; condensateur ceramique hsa pas de points positifs et negatifs Emballage inclus: 5 modules LED 5 x ligne Dupont (5P-20cm)
