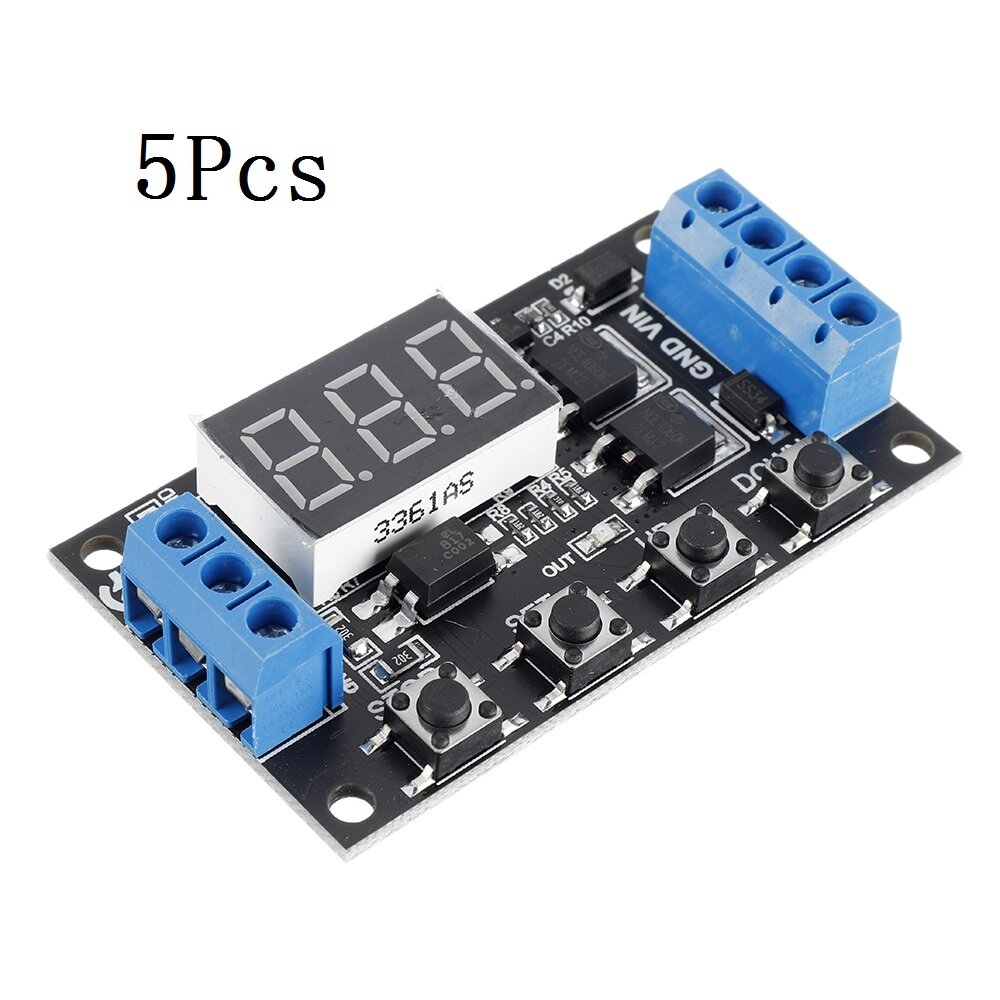

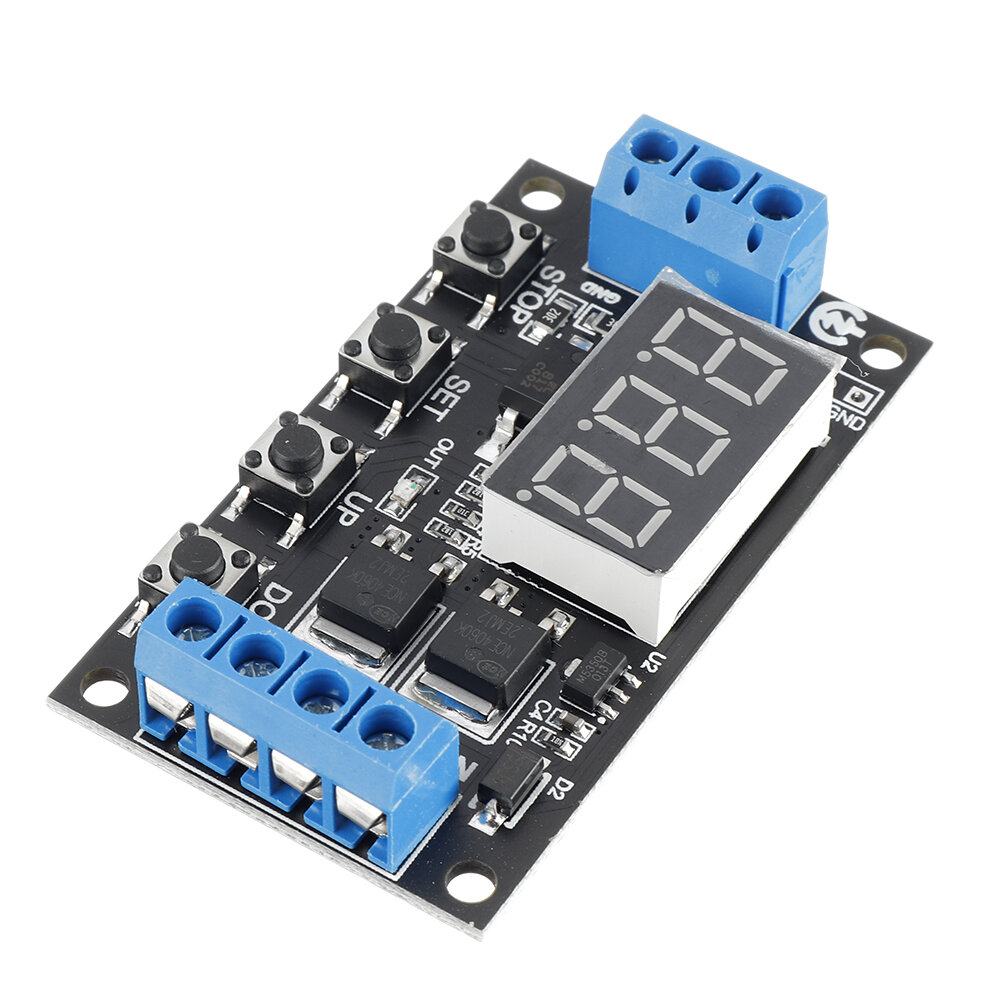

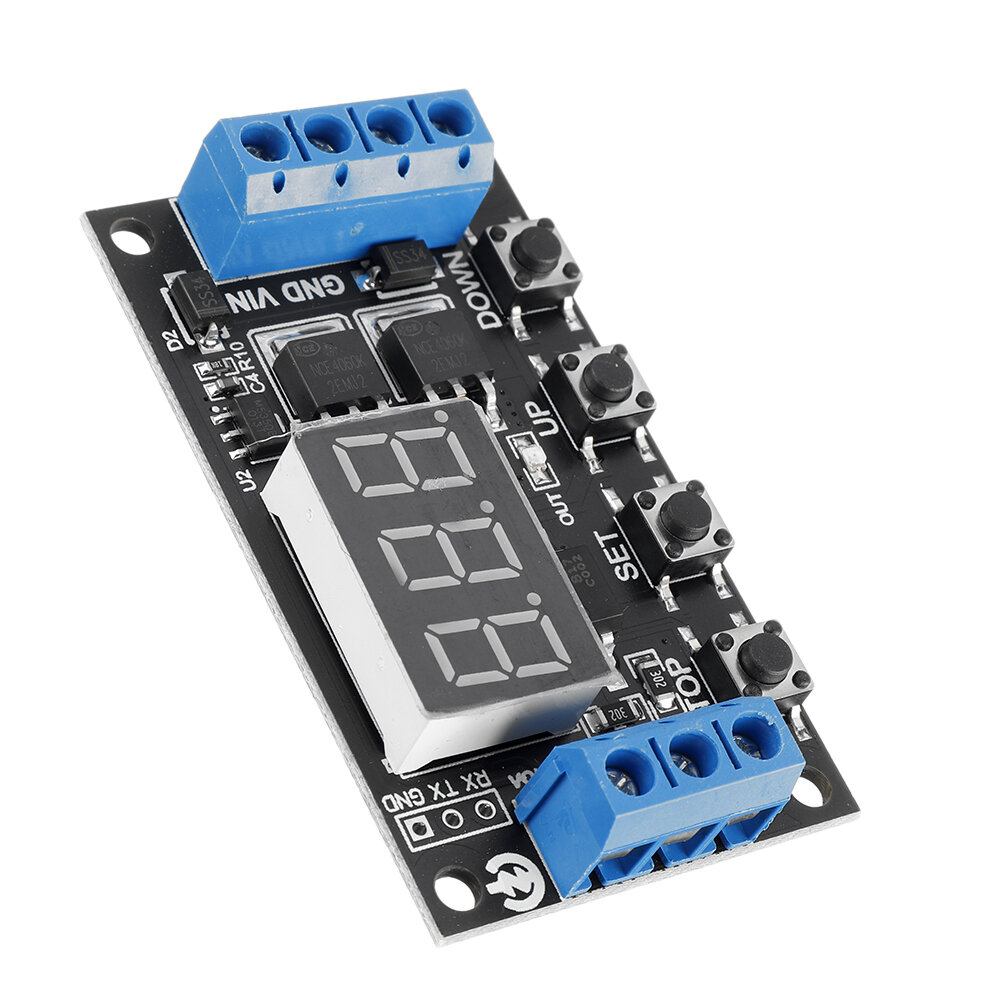

5 pieces ZK-TD4 DC 5V 12 V 24 V declencheur Cycle minuterie retard contreleur Module 15A 400 W MOS interrupteur de commande 16-mode de travail

Description

. La description: ZK-TD4 est un module de retard de declenchement de contreleur de commutateur MOS avec fonctions de minuterie et de cycle.Il peut fonctionner en mode de travail 16 types avec ou sans signal de declenchement.Il peut egalement etre retarde d'un temps aleatoire dans la plage definie. Traits: 1.16kind mode de travail 2. declencheur de signal de haut niveau ou PNP 3. declencheur de mise sous tension 4. declencheur de commutateur de bouton 5.400W 15A MOS pilote 6. fonction de memoire de parametres de soutien 7. fonction de communication UART de soutien 8. sortie isolee de l'optocoupleur 9. arret force de soutien fonction 10.Support mode d'economie d'energie Parametres: Nom 1.Product: ZK-TD4 Trigger Cycle Timer Delay Controller 2.Numero de produit: ZK-TD4 3.Tension de fonctionnement: DC 5.0V ~ 30V 4.Type de declencheur: Bouton / PNP / Signal de haut niveau 5.Signal de declenchement: DC 3.0 V ~ 24V 6.Type de sortie: Sortie de tension (identique e la tension d'entree) 7.Puissance de sortie: 400W (Max) 8.Courant de sortie: 15A 9.Courant de repos: 20mA 10.Affichage: ecran d'affichage 3Bit Red LED 11.Temperature de fonctionnement gamme: -40 ? ~ 85 ? 12.Humidite de fonctionnement: 5% -95% HR 13.Taille du module: 60 * 34 * 12mm Plage de synchronisation: 1. reglable en continu de 0,1 seconde e 999 minutes. 2.Entrez dans l'interface de configuration lorsque vous appuyez brievement sur le bouton eSTOPe dans l'interface de modification des parametres (clignotant) pour selectionner la plage de temps. Faites attention e la position oe la virgule decimale se deplace lorsque vous appuyez sur le bouton. 4.Affichez eXXXe. Le point decimal est le dernier bit, la plage de temps est de 1 seconde e 999 secondes. 5.Affichez "XX.X" Le point decimal est le avant-dernier,La plage de temps est de 0,1 seconde e 99,9 secondes. 6.Affichez "XXX" Le point decimal est entierement allume, la plage de temps est de 1 minute e 999 minutes. 7.Par exemple, si vous voulez regler l'OP e 3,2 secondes, l'ecran affichera "03.2" 8. Les parametres OP et CL sont les memes dans differents modes de travail. 9.Il affichera OP (CL, LOP) et le temps de retard correspondant en appuyant brievement sur le bouton SET dans l'interface d'affichage principale. 10.Il affiche simplement OP et le temps de retard correspondant en mode P1 en appuyant brievement sur le bouton SET dans l'interface d'affichage principale. Description du parametre: 1> .OP: Delai de mise sous tension; 2> .CL: Temps de retard Desactiver; 3> .LOP: Nombre de cycles. La plage est 1-999tims. "----" signifie boucle illimitee. 4> .CLL: valeur minimale de la plage de retard aleatoire. La plage definie est de 0,0 e 99,9 secondes. Ce parametre CLL n'est utilise que pour le mode de travail P15. 5> .CLH: Valeur maximale de la plage de retard aleatoire.La plage definie est de 0,0 e 99,9 secondes. Ce parametre CLH n'est utilise que pour le mode de travail P15. 6> .SP: Reglez le cycle de service PWM. La plage definie est de 20%, 25%, 30%, 35% e 100%. En mode travail: Mode de declenchement 1.Power-ON: 1.1> .ZK-TD4 commencera le delai apres la mise sous tension. Ce mode n'a pas besoin d'entrer un autre signal de declenchement. L'alimentation est le signal de declenchement. 1.2> .P00: la mise sous tension et la sortie restent desactivees et le temps de retard de demarrage CL. Activez ensuite la sortie apres le delai CL. Par exemple, Power ON-> OFF-> Delay CL-> ON. 1.3> .P01: mise sous tension et sortie allumee et demarrage du delai OP. eteignez ensuite la sortie apres le delai OP. Par exemple, Power ON-> ON-> Delay OP-> OFF. 1.4> .P02: mise sous tension et sortie allumee et demarrage du delai OP. eteignez ensuite la sortie apres le delai OP. Gardez OFF pendant le temps de retard CL. Activez ensuite la sortie apres le temps de retard OL. Et puis boucle l'action ci-dessus. Le nombre de cycles (LOP) peut etre regle. La sortie restera OFF apres le cycle. Par exemple, Power ON-> ON-> Delay OP-> OFF-> Delay CL-> cycles-> OFF. 1.5> .P03: mise sous tension et sortie desactivee et demarrage du delai CL. Activez ensuite la sortie apres le delai CL. Restez allume pendant le delai OP. eteignez ensuite la sortie apres le delai OP. Et puis boucle l'action ci-dessus. Le nombre de cycles (LOP) peut etre regle. La sortie restera allumee apres le cycle. Par exemple, Power ON-> OFF-> Delay CL-> ON-> Delay OP-> cycles-> ON. 2.PNP / Mode de declenchement de signal de haut niveau: 2.1> .ZK-TD4 commencera le delai apres le declenchement de l'entree. Ce mode necessite un signal de declenchement d'entree apres avoir fourni une alimentation de travail. 2.2> .P04: Le signal de declenchement d'entree et la sortie s'allument et le temps de retard de demarrage OP. eteignez ensuite la sortie apres le delai OP. Le declenchement e nouveau est invalide pendant le delai.Eg Trigger-> ON-> Delay OP-> OFF. 2.3> .P05: Le signal de declenchement d'entree et la sortie sont actives et le temps de retard de demarrage OP. eteignez ensuite la sortie apres le delai OP. Retard de redemarrage OP si declenchement e nouveau pendant le delai.Eg Trigger-> ON-> Delay OP-> OFF. 2.4> .P06: Le signal de declenchement d'entree et la sortie sont actives et le temps de retard de demarrage OP. eteignez ensuite la sortie apres le delai OP. Temporisation d'arret et sortie desactivees si elles se declenchent e nouveau pendant la temporisation. 2.5> .P07: Le signal de declenchement d'entree et la sortie restent OFF et le temps de retard de demarrage CL. Activez ensuite la sortie apres le delai CL. Par exemple, Trigger-> OFF-> Delay CL-> ON. 2.6> .P08: Le signal de declenchement d'entree et la sortie s'eteignent et le temps de retard de demarrage CL. Activez ensuite la sortie apres le delai CL. Restez allume pendant le delai OP. eteignez ensuite la sortie apres le delai OP. Le declenchement e nouveau est invalide pendant le delai. Par exemple Trigger-> OFF-> Delay CL-> ON-> Delay OP-> OFF. 2.7> .P09: Le signal de declenchement d'entree et la sortie s'eteignent et le temps de retard de demarrage CL. Activez ensuite la sortie apres le delai CL. Restez allume pendant le delai OP. eteignez ensuite la sortie apres le delai OP. Delai de redemarrage OP si declenchement e nouveau pendant le delai. Par exemple Trigger-> OFF-> Delay CL-> ON-> Delay OP-> OFF. 2.8> .P10: Le signal de declenchement d'entree et la sortie s'eteignent et le temps de retard de demarrage CL. Activez ensuite la sortie apres le delai CL. Restez allume pendant le delai OP. eteignez ensuite la sortie apres le delai OP. Et puis boucle l'action ci-dessus. Le nombre de cycles (LOP) peut etre regle. La sortie restera allumee apres le cycle.Le delai d'arret et la sortie s'activent si elle se declenche e nouveau pendant les cycles. Par exemple, Trigger-> OFF-> Delay CL-> ON-> Delay OP-> cycles-> ON. 2.9> .P11: Le signal de declenchement d'entree et la sortie s'allument et le temps de retard de demarrage OP. eteignez ensuite la sortie apres le delai OP. Gardez OFF pendant le temps de retard CL. Activez ensuite la sortie apres le delai CL. Et puis boucle l'action ci-dessus. Le nombre de cycles (LOP) peut etre regle. La sortie restera OFF apres le cycle.Le delai d'arret et la sortie s'eteindront si elle se declenche e nouveau pendant les cycles Par exemple Trigger-> ON-> Delay OP-> OFF-> Delay CL-> cycles-> OFF. 2.10> .P12: Le signal de declenchement d'entree et la sortie s'allument et le temps de retard de demarrage OP. eteignez ensuite la sortie apres le delai OP. Gardez OFF pendant le temps de retard CL. Activez ensuite la sortie apres le delai CL. Et puis boucle l'action ci-dessus. Le nombre de cycles (LOP) peut etre regle. La sortie restera OFF apres le cycle. Le declenchement est e nouveau invalide pendant les cycles. Par exemple Trigger-> ON-> Delay OP-> OFF-> Delay CL-> cycles-> OFF. 2.11> .P13: Gardez le signal de declenchement d'entree et la sortie s'allument.Ensuite, demarrez le temps de retard OP si vous supprimez le declencheur d'entree.Ensuite, desactivez la sortie apres le temps de retard OP.Le retard d'arret et la sortie sont actives si le declenchement est e nouveau pendant le retard. 2.12> .P14: Gardez le signal de declenchement d'entree et la sortie s'eteignent.Ensuite, demarrez le temps de retard CL si vous supprimez le declencheur d'entree.Ensuite, activez la sortie apres le temps de retard CL.Le retard d'arret et la sortie s'eteignent si le declenchement est e nouveau pendant le retard. 3. mode de delai aleatoire: 3.1> .P15: Le signal de declenchement d'entree et la sortie restent OFF et le temps de retard de demarrage. Le temps de retard entre CLL et CLH. Ensuite, activez la sortie apres le temps de retard CLL ~ CLH. Ce mode peut egalement definir le cycle de service PWM de 20%, 25%, 30%, 35% e 100%. (Le temps de retard est une valeur aleatoire entre CLL et CLH. Leur plage de reglage est de 0,0 ~ 99,9 secondes et CLH est superieur e CLL.) Par exemple, Trigger-> OFF-> Delay-> ON. Definissez les etapes: 1.Confirmez le mode de fonctionnement avant de commencer e definir le mode et les parametres. 2.Gardez d'appuyer sur le bouton SET pendant environ 2 secondes pour selectionner le mode de travail. 3.Appuyez sur les boutons HAUT et BAS pour changer le mode de travail P00 ~ P015. 4.Appuyez sur le bouton SET pour definir la valeur du parametre pour le mode de travail selectionne tel que le mode de travail P03. 5.Le premier parametre regle OP clignote pendant environ 2 secondes et affiche la valeur du parametre. 6.Appuyez sur le bouton STOP pour deplacer le point decimal et definir la plage de temps de retard. 7.Appuyez sur les boutons UP et Down pour definir la valeur du parametre OP. 8.Appuyez sur le bouton SET pour regler la deuxieme valeur de parametre CL. Ensuite, definissez la plage de temps et la valeur du parametre comme la meme methode. 9. Appuyez sur le bouton SET pour definir la troisieme valeur de parametre LOP. Ensuite, definissez le parametre comme la meme methode. Re : e----e signifie boucle illimitee. 10.Pour le mode de travail P15, la methode definie est la meme pour CLL, CLH et SP. Re : le temps de retard est de 0,0 ~ 99,9 secondes dans ce mode. 11.Gardez d'appuyer sur le bouton SET pendant environ 2 secondes pour enregistrer le parametre et quitter le mode de reglage pour demarrer le travail normal. Caracteristiques supplementaires: 1.Fonction de veille automatique: maintenez le bouton `` STOP '' enfonce pendant environ 2 secondes dans l'interface de fonctionnement normal pour activer ou desactiver la fonction de veille automatique. 1.1CL: Activez la fonction de veille automatique.L'ecran s'eteint automatiquement s'il n'y a pas d'operation dans les 3 minutes.Il peut etre reveille par n'importe quel bouton. 1.2.Od: desactiver la fonction de veille automatique. 2. Sortie activee / desactivee par pression sur le bouton STOP: 2.1.ON: Sortie activee pendant la temporisation OP. 2.2.OFF: Sortie desactivee Le module ne peut pas emettre de signal dans ce mode. Utilisez les etapes: 1. connectez la tension de travail droite de la borne d'entree. 2.Definissez le mode de travail et la valeur du parametre. 3. retirez l'alimentation de travail. 4. connectez la charge et declenchez le signal si necessaire. 5.Re connecter l'alimentation. 6.Demarrez le travail normal avec ou sans signal de declenchement par mode de travail selectionne. Re : 1.Il peut produire une tension.La tension de sortie est la meme que la tension d'entree. 2.Il affichera `` 000 '' si arreter le travail.Il affiche le point decimal lors du travail. 3.Le VIN et OUT + sont connectes dans le circuit interne. 4.Le GND et OUT- ne sont pas connectes dans le circuit interne. Les utilisateurs ne peuvent pas connecter GND et OUT- ensemble, sinon le module conservera la sortie. 5. veuillez lire le manuel d'utilisation et la description avant utilisation. Application: 1.Commutation de retard 2.Compteur 3.Systeme de contrele d'acces 4.Modification du circuit de voiture 5.Moteur 6.La vanne electromagnetique 7.Bande lumineuse Emballage inclus: 5 x ZK-TD4 Trigger Cycle Timer Delay Controller
