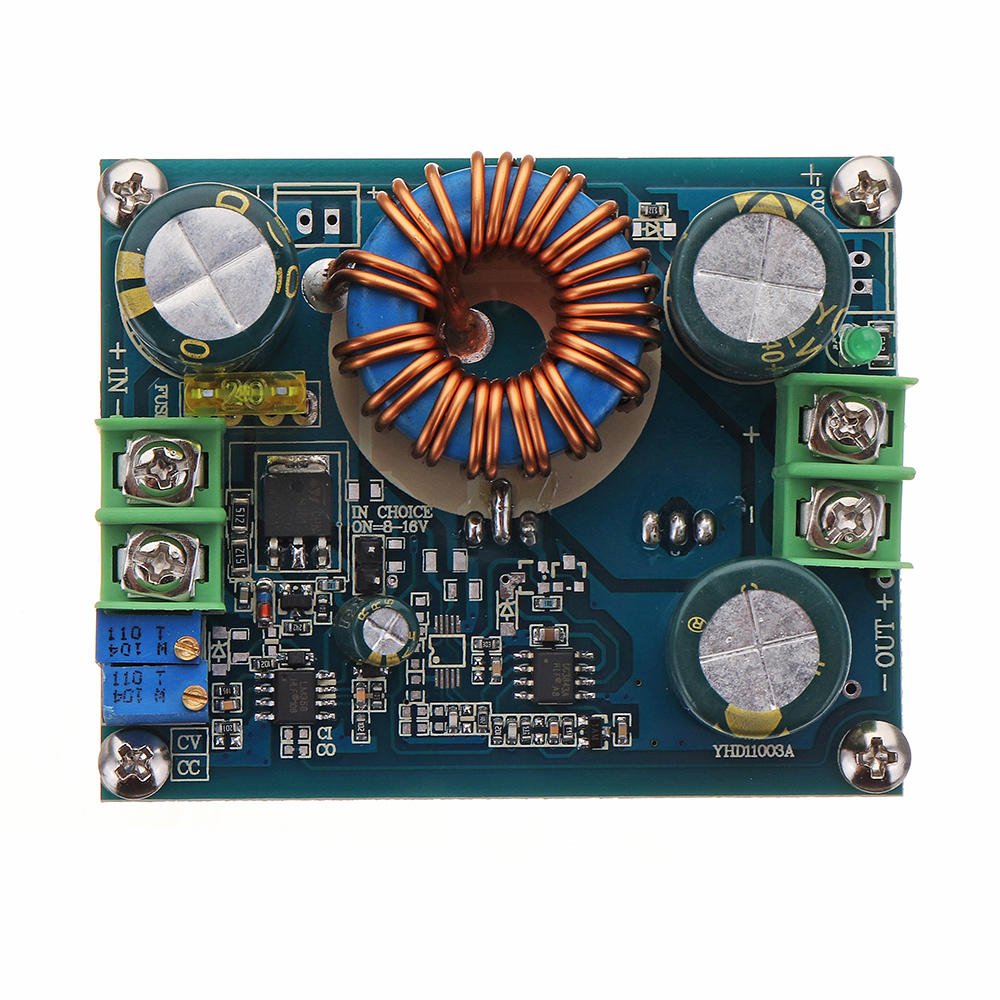

600W 12A DC 8V e 16 V ou DC 12V e 60V Module d’extension de carte d’alimentation de convertisseur de poussee reglable

Description

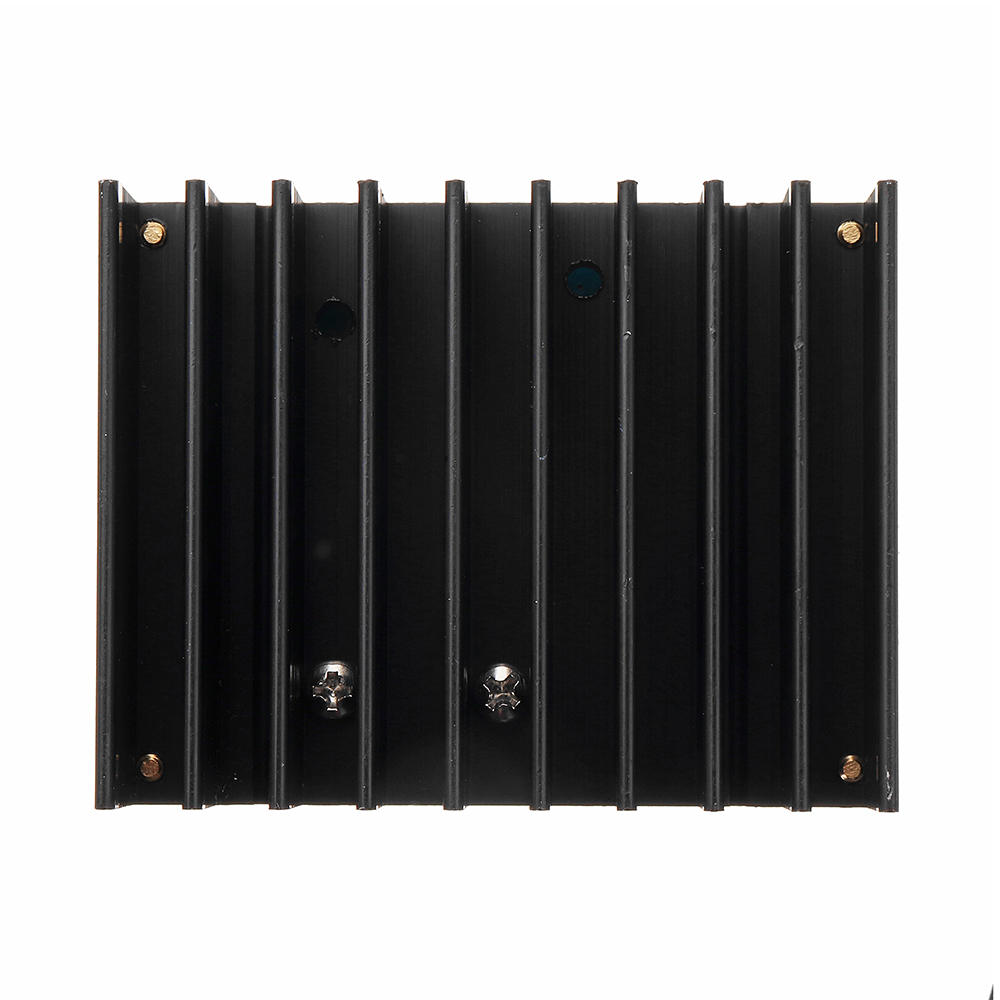

. Caracteristiques: Module d'amplification haute puissance 600W Tension d'entree : 12-60 V ou 8-16 V selectionnable Tension de sortie large (12-80V) reglable Courant de sortie (0,1-12A) Reglable Haute efficacite Tension de chute ultra-faible Parametres du module : Proprietes du module : module elevateur non isole (BOOST) Tension d'entree : deux plages de tension d'entree selectionnables (selectionnables avec cavalier e bord) 1). Entree 8-16V (Dans ce mode d'entree, veuillez ne pas survolter l'entree, sinon cela brelera le module) 2). Entree 12-60V (par defaut) Courant d'entree : 16A (MAX) Veuillez ameliorer la dissipation thermique lorsque le courant depasse 10A Courant statique : 15mA (12V e 20V. La tension de sortie augmente, le courant statique va augmenter un peu) Tension de sortie : 12-80 V (reglable en continu) (la sortie par defaut est d'environ 19 V) Courant de sortie : 12A MAX, si plus de 10A, veuillez ameliorer la dissipation thermique (plus la tension de decrochage est elevee, plus le courant est petit) Plage de courant constant : 0,1-12 A Puissance de sortie : = tension d'entree * 10A, telle que : entree 12V * 10A = 120W, entree 24V * 10A = 240W, entree 36V * 10A = 360W, entree 48V * 10A = 480W, entree 60V * 10A = 600W. Si vous avez besoin de plus de puissance elevee, deux modules peuvent etre utilises en parallele, par exemple si vous avez besoin d'une sortie 15A, puis connectez deux modules en parallele, le courant de chaque module regle sur 8A est alors OK. Temperature de fonctionnement : -40eC e +85eC (si la temperature est trop elevee, veuillez ameliorer la dissipation thermique) Frequence de fonctionnement : 150 KHz Efficacite de conversion : jusqu'e 95% (affecte par la tension d'entree, la tension de sortie, le courant et la tension de chute) Ondulation de fonctionnement : environ 100 mV Taux de regulation de charge : environ 0,2% Taux de regulation de tension : environ 2% Protection contre les surintensites : Oui (l'entree depasse 17A, reduit automatiquement la tension de sortie, peut avoir des erreurs) Protection contre les courts-circuits: Oui (entree avec fusible 20A) protection e double circuit, plus sere. Protection contre l'inversion de polarite d'entree : non, (si necessaire, l'entree ajoute une diode en serie) La sortie empeche le reflux : Oui, pas besoin d'ajouter une diode anti-refoulement pour la charge. Installation : deux vis de 3 mm Ceblage : cosses, pas de soudure. Taille : 76 mm (L) x 60 mm (L) * 56 mm (H, la hauteur du dissipateur thermique est incluse) Poids net : 205 g Applications: DIY une alimentation regulee, entree uniquement 12V, sortie 12-80V reglable. L'alimentation de votre appareil electronique, selon votre systeme, peut definir la valeur de la tension de sortie. En tant qu'alimentation de vehicule, alimentation pour votre ordinateur portable/PDA etc. Bricolage d'une alimentation mobile pour ordinateur portable, avec une batterie au lithium haute capacite 12V, voyagez sans souci. Regulateur de panneaux solaires. Chargez la batterie. Conduisez une LED haute puissance. Instructions: Choisissez la plage de tension d'entree. La plage de tension d'entree par defaut est de 12 e 60 V. Si vous avez besoin d'une entree 8-16V, veuillez connecter brievement le cavalier sur la carte Methode de reglage du courant de sortie : Ajustez le potentiometre CV, en fonction de votre batterie ou de votre LED, reglez la valeur de la tension de sortie selon vos besoins. Ajustez le potentiometre CC dans le sens inverse des aiguilles d'une montre sur environ 30 tours, reduisez le courant de sortie au minimum. Connectez la LED, ajustez le potentiometre CC au courant souhaite. Si la batterie est chargee, la batterie doit d'abord se decharger completement, puis connectee e la sortie, ajustez le potentiometre CC au courant souhaite. (Doit utiliser une batterie completement dechargee pour regler, sinon inexact. Parce que plus il reste de batterie, plus le courant de charge est faible.) Veuillez ne pas utiliser de moyen de court-circuit pour ajuster le courant, car la structure de circuit speciale du convertisseur boost ne peut pas s'ajuster dans de cette faeon. Emballage inclus: 1 x module convertisseur de suralimentation DC-DC 600W
