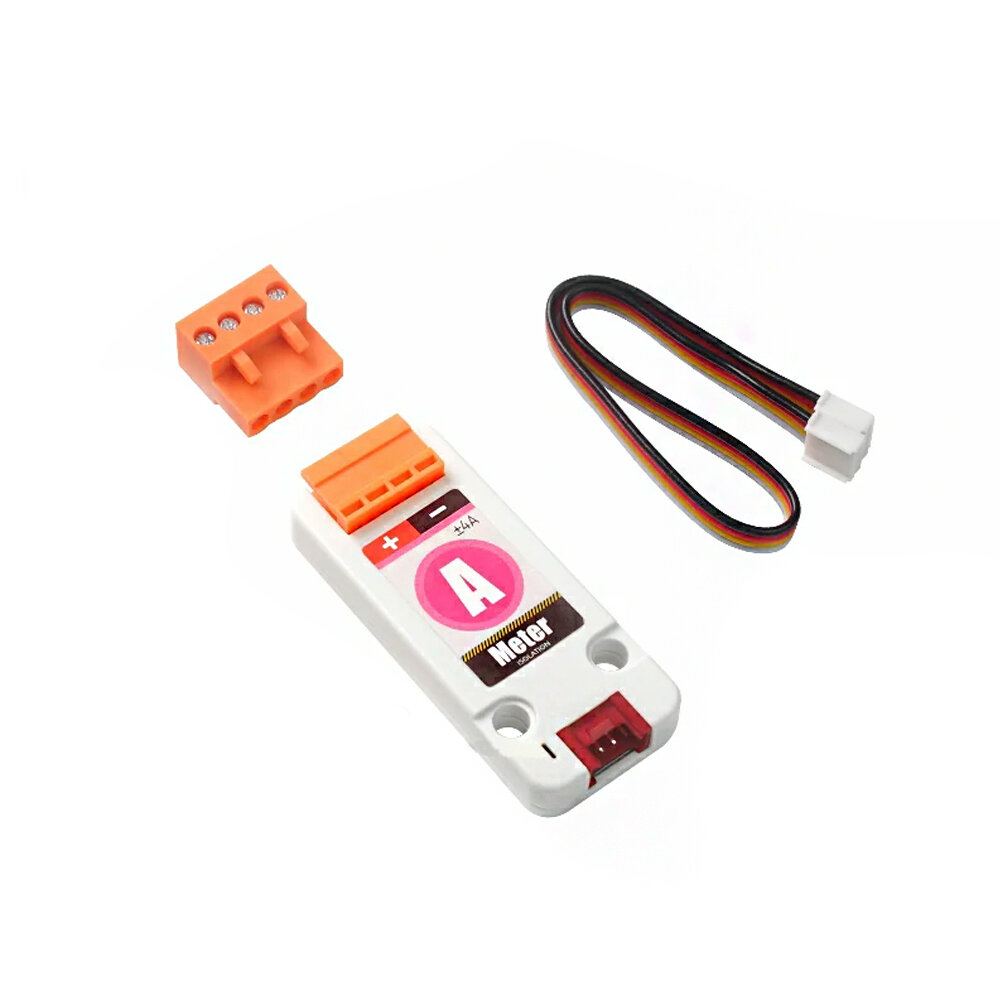

Amperemetre M5Stacke Compteur de courant DC-DC isole 16 bits CAN e 4A

Description

. La description: L'amperemetre est un compteur de courant qui peut surveiller le courant en temps reel. Le convertisseur ADC (analogique-numerique) 16 bits ADS1115 est utilise en interne pour communiquer via I2C (0X48). Afin de garantir la precision de la mesure, il existe une alimentation isolee DC-DC integree, et l'interface I2C est egalement isolee electriquement via l'isolateur de faible puissance CA-IS3020S. Cela empeche le bruit et les surtensions sur le bus de donnees ou d'autres circuits de penetrer dans la borne de terre locale pour interferer ou endommager les circuits sensibles. Chaque unite est etalonnee individuellement e sa sortie d'usine, avec une precision initiale de 0,1% FS, e 1 comptage, resolution 0,3 mA. L'unite a un courant de mesure maximal de e 4 A et un fusible interne integre de 4 A pour empecher un courant de mesure excessif de breler le circuit. Traits: Gamme e 4A Conversion ADC 16 bits Precision initiale 0,1% FS, e 1 point Resolution 0,3 mA Indicateur d'alimentation LED Fusible e fusion lente 4A etalonnage d'usine (donnees de calibrage enregistrees dans l'EEPROM embarquee) Isolateur I2C integre CA-IS3020S DC-DC isole Tension de tenue d'isolement jusqu'e 1000 VRMS Plateforme de developpement: Arduin, UIFlow (en cours de developpement) 2x trous compatibles LEiGO Emballage inclus: 1x unite d'amperemetre 1x ceble Grove (20 cm) Application: galvanometre Specification: Ressources Parametre Tension de tenue 1000V Plage de mesure e 4A Protocole I2C Poids net 9g Poids brut 24g Taille du produit 65*24*8mm Taille du paquet 67*53*12mm Reglage du gain de la plage de mesure: La resolution de la plage differente est differente, la valeur d'erreur du resultat est differente, veuillez definir la plage appropriee en fonction des besoins.N'ecrivez pas l'EEPROM.Si vous voulez vraiment enregistrer les valeurs d'etalonnage personnalisees dans l'EEPROM , e l'aide de l'instruction suivante, l'usine les donnees seront perdues une fois ecrites bool Amperemetre :: saveCalibration2EEPROM (gain ammeterGain_t, int16_t espoir, int16_t reel) // @ Parametre: ammeterGarin_t gain // Definir le gain ######################################## # // | PAG | Tension d'entree max. (V) | # # // | PAG_4096 | 64 | # # // | PAG_2048 | 32 | # # // | PAG_512 | 16 | # # // | PAG_256 | 8 | # ######################################## // @ Parametre: int16_t hope // Definir la valeur cible // @ Parametre: int16_t reel // Valeur brute ADC Calibration ADC1115_Reference Courant d'etalonnage (A) Lecture attendue (int16) PGA512 (O.512) 2 6400 Plage de mesure actuelle Courant d'entree maximal (A) Disspation de puissance (W) Resolution minimale (mA) Facteur de gain 4.096 40.96 83.88608 2.5 0.125 2.048 20.48 20.97152 1.25 0.0625 1.024 10.24 5.24288 0.625 0.03125 0.512 5.12 1.31072 0.3125 0.015625 0.256 2.56 0.32768 0.15626 0.007813 Fiche technique: CA-IS3020S ADS1115 PinMap: M5Core (GROVE A) SDA (GPIO21) SCL (GPIO22) 5V GND Une unite de compteur SDA SCL 5V GND Exemple: 1. IDE Arduin Click here to download the Arduin example
