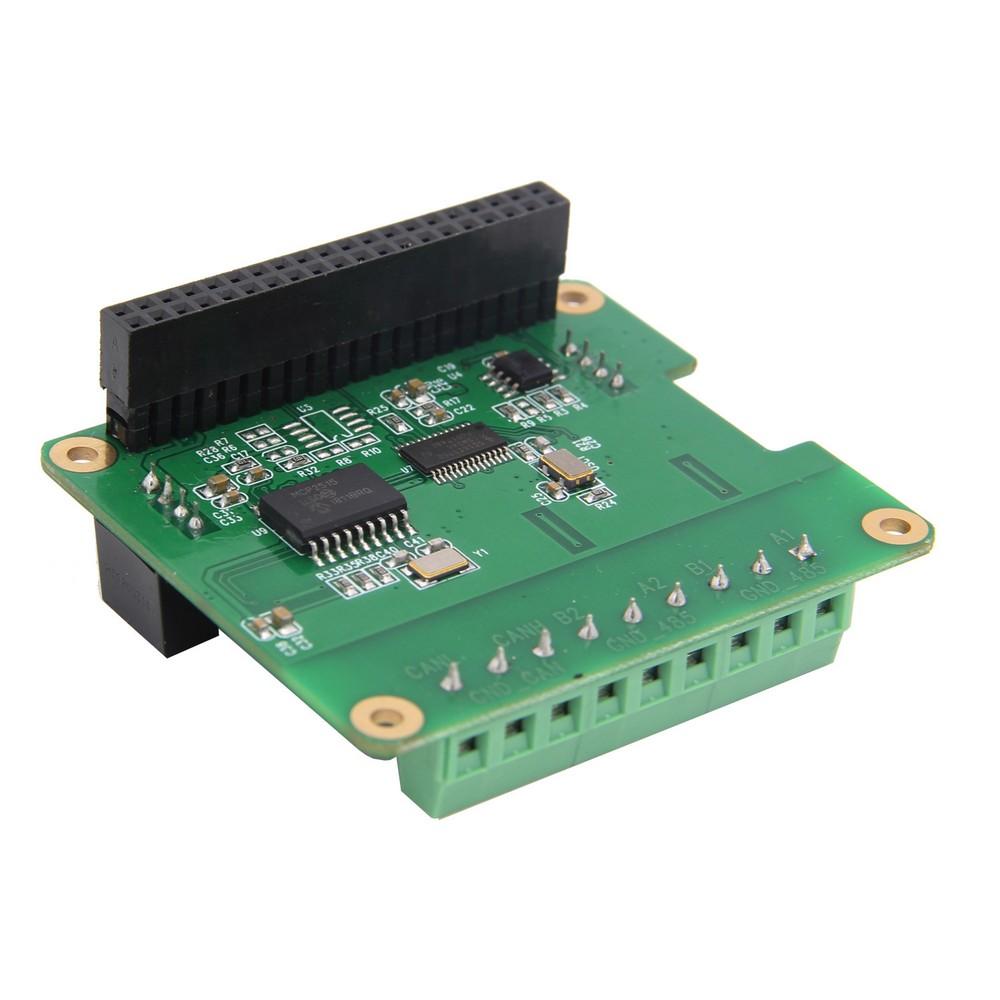

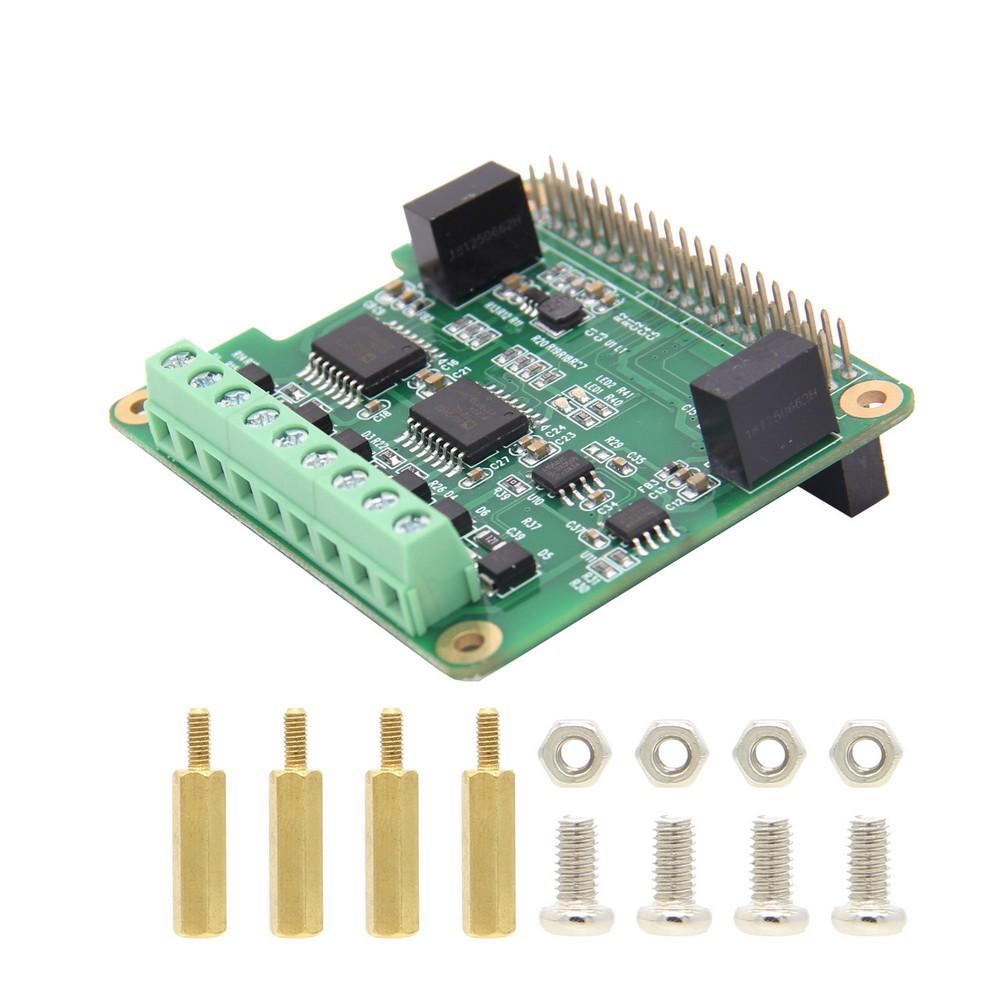

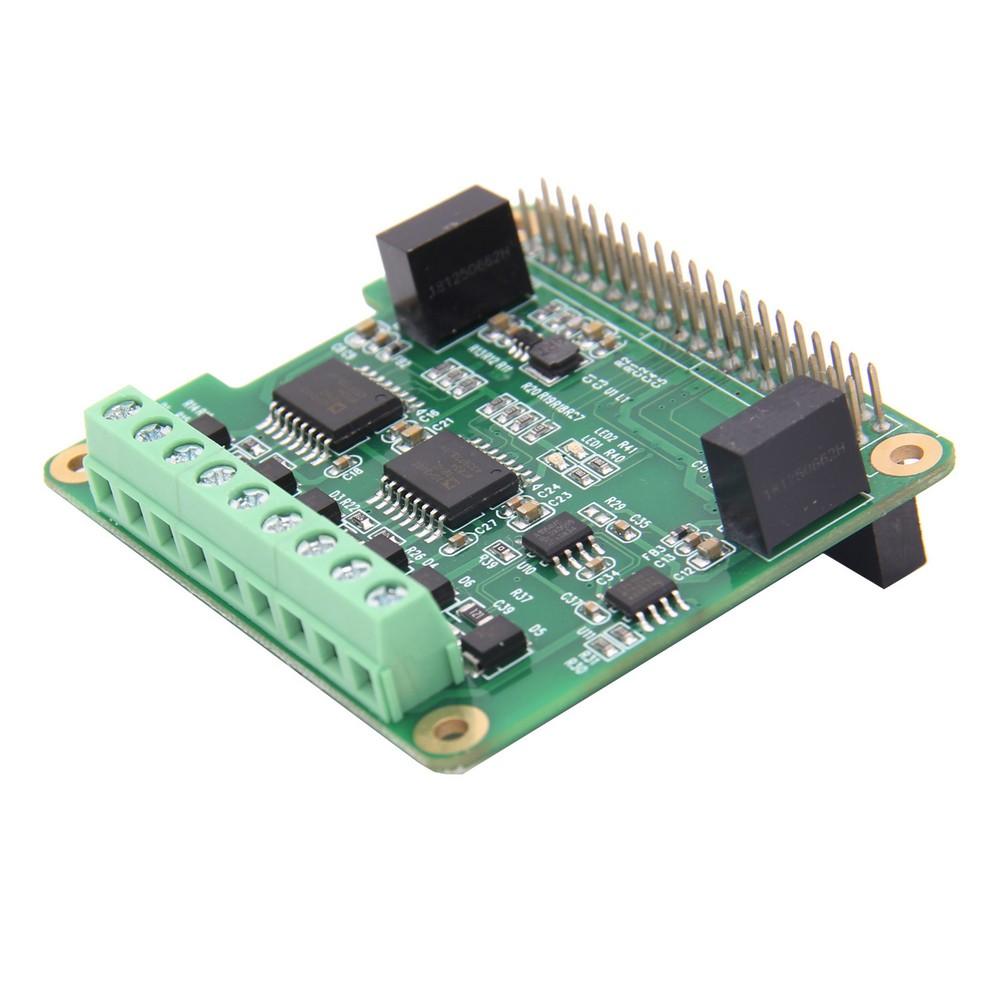

Carte d’extension RS485 & CAN Shield pour Raspberry Pi 4 Model B / 3B + / 3B / 2B / Zero / Zero W

Description

. Vue d'ensemble RS485 & CAN Shield est un module de communication industriel pour Raspberry Pi. Il existe une interface de communication embarquee 2 Bus RS485 et 1 * Bus CAN via une interface SPI. Le bus CAN et le bus RS485 sont alimentes via un module d'alimentation separe, le signal entre l'emetteur-recepteur et le contreleur est isole, une protection ESD pour le port de communication, garantissez que votre framboise pi peut etre utilisee dans un environnement plus strictement industriel. Fonctionnalites: Compatible avec Raspberry Pi 4 Model B / 3B + / 3B / 2B / Zero / Zero W. Seule une petite quantite de GPIO est utilisee et les broches de repos permettent de fonctionner pour une autre fonction d'extension. priere de se referer e Carte RS485 CAN Shield # GPIO Isolation de l'alimentation et des signaux, protection contre les surtensions et les decharges electrostatiques. Fonction CAN, contreleur CAN integre MCP2515 via une interface SPI, emetteur-recepteur CAN haute vitesse integre, isolation numerique integree ADUM1201BRZ, taux de communication 20Kbps-1Mpbs pouvant etre programmes e volonte. La fonction RS485, contrelee via UART, communication semi-duplex, prend en charge le contrele automatique TX / RX sans programmation, SPI integre e RS485 SC16IS1752. Isolement des donnees electriques ADM2483. Resistance terminale individuelle e bord de 120 Ohm, adaptation d'impedance et garantie de conduite. Liste de colisage: 1 x bouclier 4 x F / M Spacer 2.5 * 16 + 6 4 x vis 2.5 * 6
