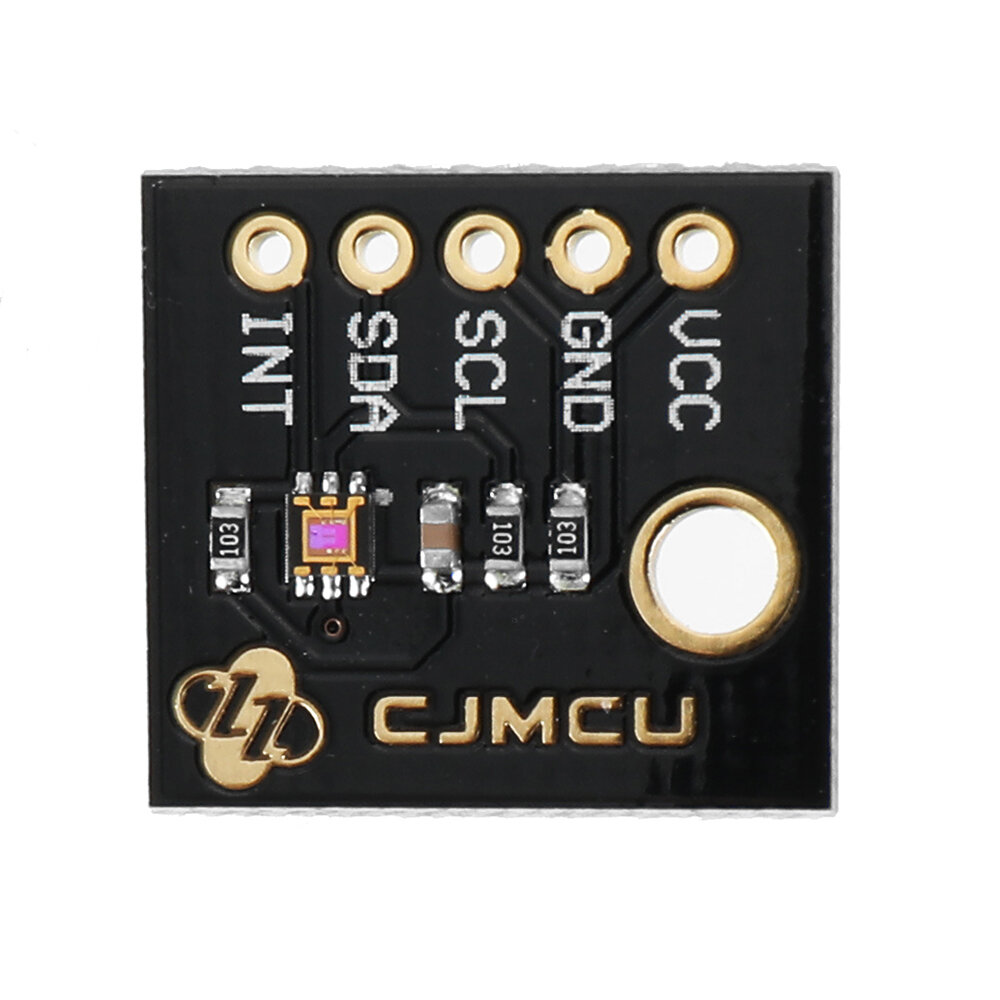

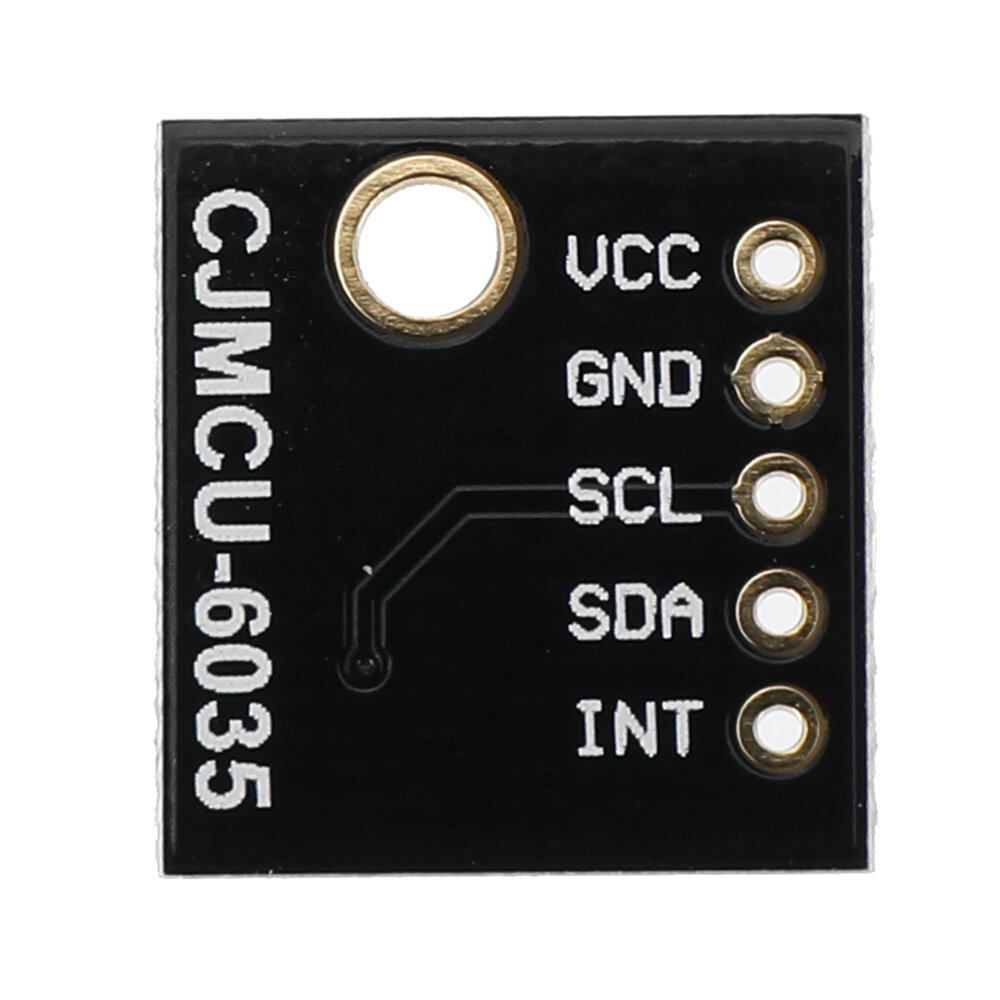

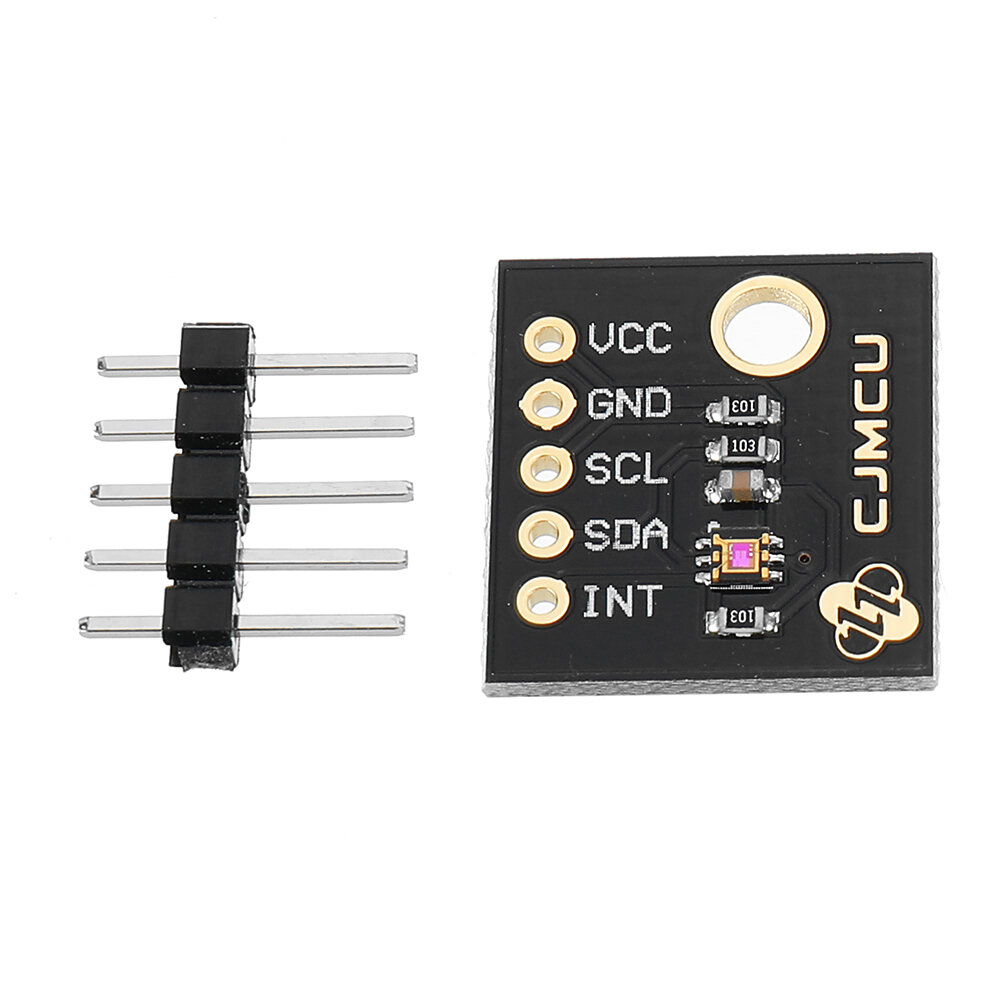

CJMCU-6035 VEML6035 Capteur de lumiere ambiante Carte de module CMOS haute sensibilite 16 bits e faible consommation d’energie

Description

. Instruction: Le VEML6035 est un capteur de lumiere ambiante CMOS e faible consommation et haute sensibilite 16 bits via de simples commandes I2C. Le capteur a une fonction d'interruption active. Declenchez pour supprimer la charge sur l'hete en dehors du parametre de fenetre de seuil. La consommation moyenne d'energie active est d'environ 300uW. Le VEML6035 comprend une photodiode, un amplificateur et un circuit analogique / numerique dans une seule puce. Le capteur a une excellente capacite de compensation de temperature pour maintenir la sortie stable sous les changements de temperature et son reglage de taux de rafraechissement ne necessite pas de filtrage RC e faible recitation externe. Il existe un mode d'arret programmable pour reduire la consommation de courant e 0,5 uA. Parametres: Tension de travail: 1,7 ~ 3,6 V (3,3 V recommande) Connexion de communication: connexion 12C (jusqu'e 400KHz) Temperature de fonctionnement: -25 ~ 85 ? Resolution: 16 bits Suppression du bruit de scintillement: 100 Hz et 120 Hz Transmission de l'objectif: 0,0004 lux / bit Description de Pin: VCC: l'alimentation est positive GND: Terre INT: broche d'interruption SCL: ligne d'horloge serie I2C SDA: ligne de donnees serie I2C Schema fonctionnel: Circuit d'application typique: Le VEML6035 possede une adresse esclave fixe pour la programmation de l'hete et la selection d'acces. L'adresse de bus 7 bits I2C 7 bits predefinie est definie sur 0100001 = 0x29. Le bit le moins significatif (LSB) definit le mode de lecture ou d'ecriture. Definissez en consequence l'adresse du bus et 01010010 = 52h lors de l'ecriture, 01010011 = 53h lors de la lecture. Le module C a une resistance de pull-up, donc l'utilisateur n'a pas besoin de le tirer e nouveau. Diagramme schematique: Le forfait comprend: 1 x module de capteur avec broche
