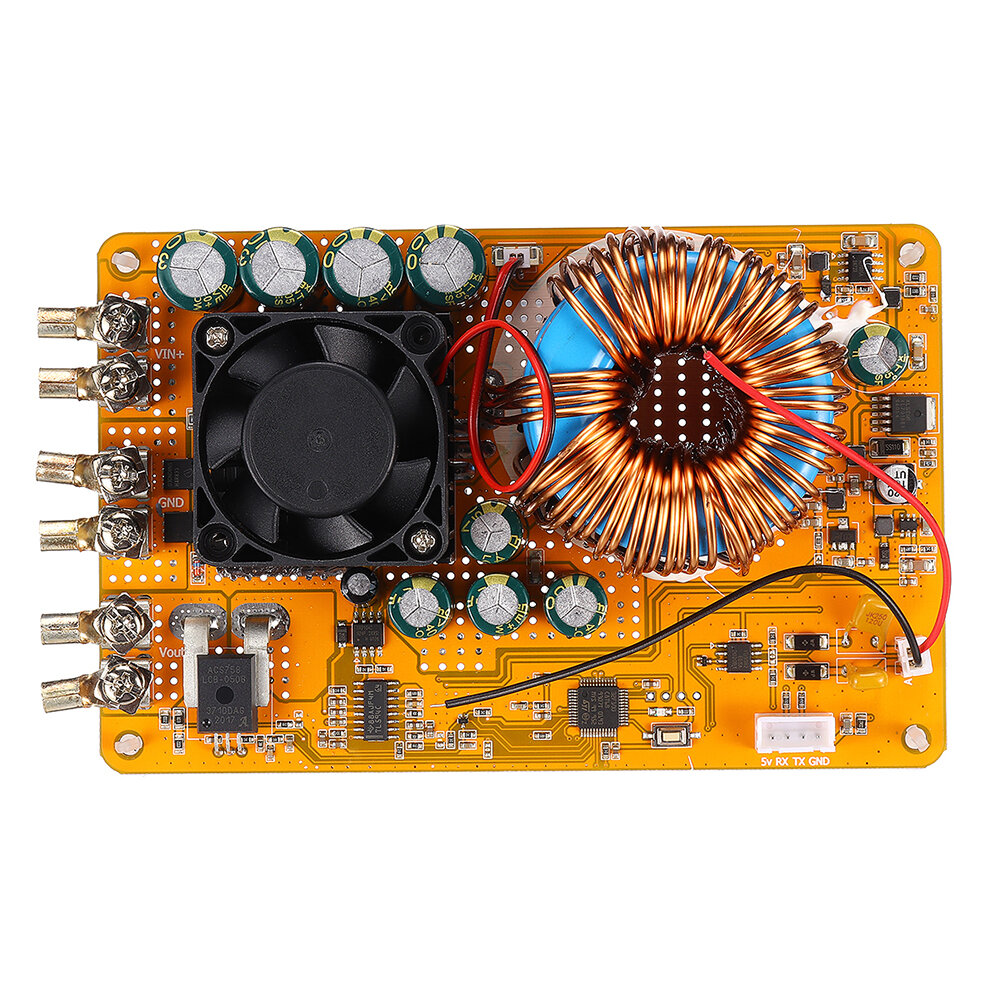

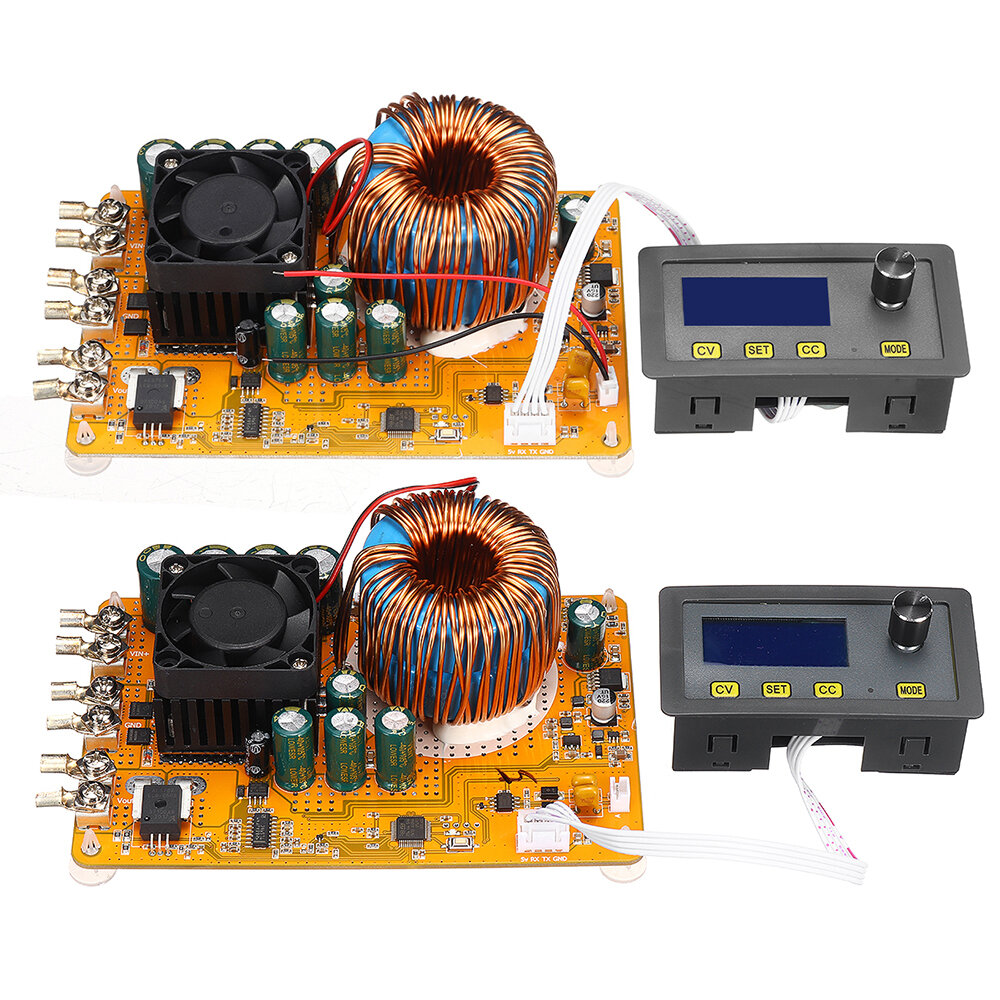

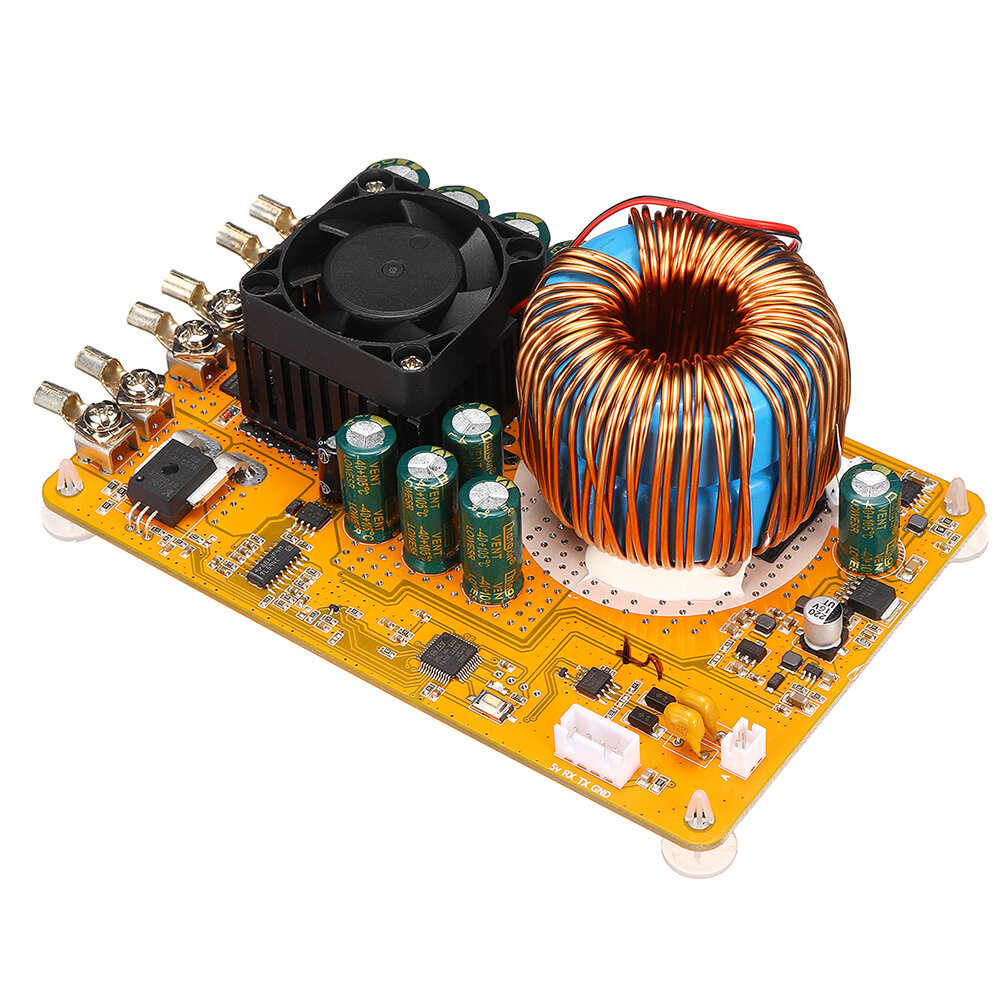

F&B WINNERS WDP5050 50A DC LCD Module d’alimentation Buck reglable avec prise en charge de tension et de courant constants Modbus – Module d’alimentation 50a

Description

. Description de la version: Cette alimentation CNC est divisee en deux versions, la version alimentation CNC et la version avec fonction MODBUS. La difference est que la version MODBUS du bloc d'alimentation dispose d'une interface de communication RS485, qui peut etre definie ou collectee par le logiciel de l'ordinateur hete, ou elle peut etre connectee e l'automate. DCS, compteurs intelligents et autres appareils communiquent! De plus, les autres fonctions sont les memes! Parametres du produit: Tension d'entree: DC 8V-40V Tension de sortie: DC 0V-32V reglable en continu (ne peut etre utilise que comme module abaisseur, l'entree doit etre superieure e la sortie 3 V ou plus) Courant de sortie: reglable, maximum 50A (recommande pour etre utilise dans les 45A, reglage du courant, ne fonctionne que dans l'etat de courant constant.) Puissance de sortie: maximum 800W (il est recommande d'utiliser dans les 600W pour un travail e long terme, veuillez reduire la puissance lors de l'utilisation d'une grande difference de pression) Temperature de fonctionnement: -20 ? ~ + 65 ? (lorsque la temperature de l'environnement de travail est elevee, veuillez faire attention au renforcement de la ventilation et de la dissipation thermique lors de l'utilisation) Mode de fonctionnement: rectification synchrone Efficacite de conversion: jusqu'e 95% S'il peut etre connecte en parallele: Oui, il peut s'etendre en parallele Protection contre les courts-circuits: Oui, la valeur de courant constant actuellement definie Protection de connexion inverse d'entree: Oui Protection contre la surchauffe: Oui, demarrez le ventilateur e 40 degres, eteignez la puissance de sortie e 65 degres et reprenez automatiquement la sortie lorsque la temperature revient e 38 degres! Prevention du refoulement de sortie: Aucune, veuillez ajouter une diode pour eviter le refoulement pour la charge ou les moteurs! Disponible dans cette boutique! Mode de ceblage: borne ou borne de soudage, VIN est entree, VOUT est sortie Poids: 541g Taille du module: Partie de la carte d'alimentation: 140 mm * 90 mm * 53 mm ( longueur* largeur*la taille) Piece de contrele d'affichage: 79mm * 43mm*46mm( longueur* largeur*la taille) Taille du trou d'installation: Partie du trou de montage de la carte d'alimentation: 130 mm * 80mm( longueur* largeur) Ouverture d'installation integree de la partie d'affichage et de contrele: 76 mm * 39mm( longueur* largeur) Instructions de reglage: Reglage de la tension de sortie: Appuyez brievement sur la touche "CV" pour entrer dans le mode de reglage de la tension, tournez le potentiometre pour regler la valeur de tension actuelle, appuyez sur le potentiometre pour passer e la valeur de tension avant ou apres le point decimal pour le reglage, apres le reglage, appuyez brievement sur le " CV "pour enregistrer les abandons. Reglage du courant de sortie: Appuyez brievement sur la touche eCCe pour entrer dans le mode de reglage actuel, tournez le potentiometre pour regler la valeur actuelle du courant, appuyez sur le potentiometre pour passer e la valeur actuelle avant ou apres le point decimal pour le reglage, appuyez brievement sur la touche eCCe pour enregistrer apres la suppression du reglage. (Notez que le voyant deviendra rouge lorsque le courant est constant et que le courant reglable en courant constant doit etre en mode courant constant uniquement lorsque le courant de sortie de charge reel est superieur au courant defini, sinon il fonctionnera e tension constante. l'etat, pas le courant est ajuste e 2A, c'est-e-dire que tout appareil connecte deviendra 2A) Parametres du mode d'affichage: Appuyez brievement sur "MODE" pour changer le mode d'affichage. IN est la tension d'entree d'affichage, OUT est la tension de sortie d'affichage, la temperature de fonctionnement est affichee et le mode d'affichage est cycle. Il existe 4 modes d'affichage. Changer les parametres de sortie: Appuyez brievement sur le bouton du potentiometre directement pour allumer ou eteindre la tension de sortie. Lorsqu'elle est desactivee, la position actuelle affiche le mot OFF. Reglage de l'adresse Modbus: Appuyez brievement sur la touche "SET" pour entrer dans le mode de reglage de l'adresse -Id, la valeur par defaut est 1, tournez le potentiometre pour ajuster l'adresse actuelle, ajustez avant la plage de 1-255, apres le reglage, appuyez brievement sur la touche "SET" pour enregistrer et quitter, via l'ordinateur hete Le logiciel peut egalement definir l'adresse. Emballage inclus: 1 x module de charge electronique 1 module ecran LCD
