Infinity Cascade GPIO Carte d’extension 32 IO Extension Adapter Module Pour Raspberry Pi

Description

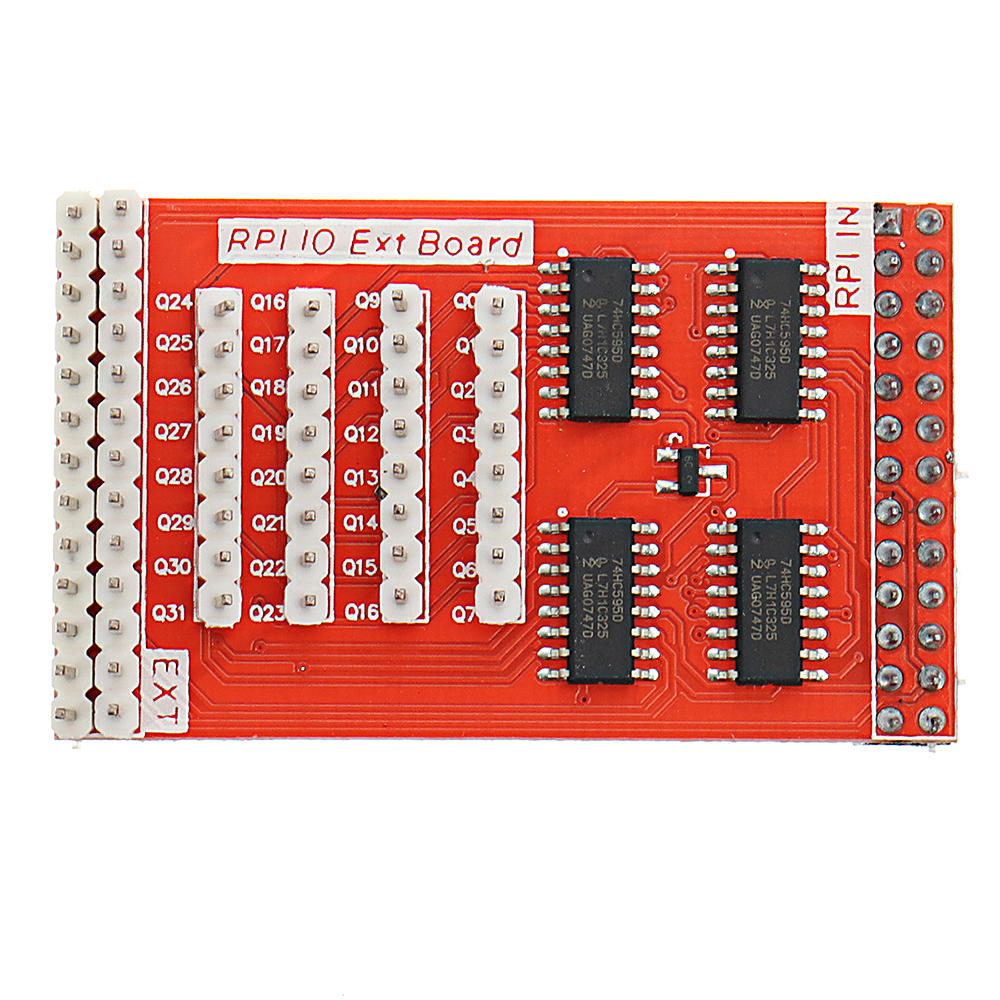

. Descriptions: Ce module est coneu specifiquement pour les modules d'expansion IO Raspberry Pi, ce qui permet de resoudre efficacement le probleme du port d'E / S d'envoi Raspberry. Module utilise quatre puces 74HC595 pour etendre 32 ports IO, le haut du module va etendre l'IO de Raspberry Pi encore une fois qui peut etre cascade pour plus de modules d'expansion IO peut theoriquement expansion illimitee. Caracteristiques: --Expande 32 GPIO - Connexion Infinity pour le meme module --Utilisation de PI API de ceblage, exemple de code Port: --Raspberry Pi 2 * 13port --Raspberry Pi 2 * 13 cascade port - Q0-Q31 Port d'E / S etendu Parametres du produit: - Tension de travail: 2.4v-5v --IO tension: 3.3v --Expanded 32 IO unidirectionnel --Connexion via SPI - 100 MHz (typique) decaler la frequence - Entree serie 8 bits - Sortie serie ou parallele 8 bits --Specifie de -40 e C e + 85 e C et de -40 e C e + 125 e C Application typique: --Drive l'ecran en treillis --Driver affichage numerique --Drive matrix LED Comment utiliser: Inserez le module que l'ecran de soie dit eRPI INe. Faites attention e ne pas inverser la direction! La bonne direction du module d'insertion est au-dessus de la carte PCB du Raspberry Pi; Les 8 * 4header du module sont des GPIO etendus Q0-Q31, ils peuvent se connecter au peripherique via la ligne Dupont. L'en-tete qui ecrit pres de l'ecran en soie 'EXT' developpe GPIO de Raspberry Pi, l'utilisateur peut cascader l'autre module ou le meme module. Emballage inclus: 1x carte d'extension Raspberry pi IO
