Kit de bricolage d’oscilloscope numerique pieces de bricolage oscilloscope numerique electrique de poche electronique portable 1Msps

Description

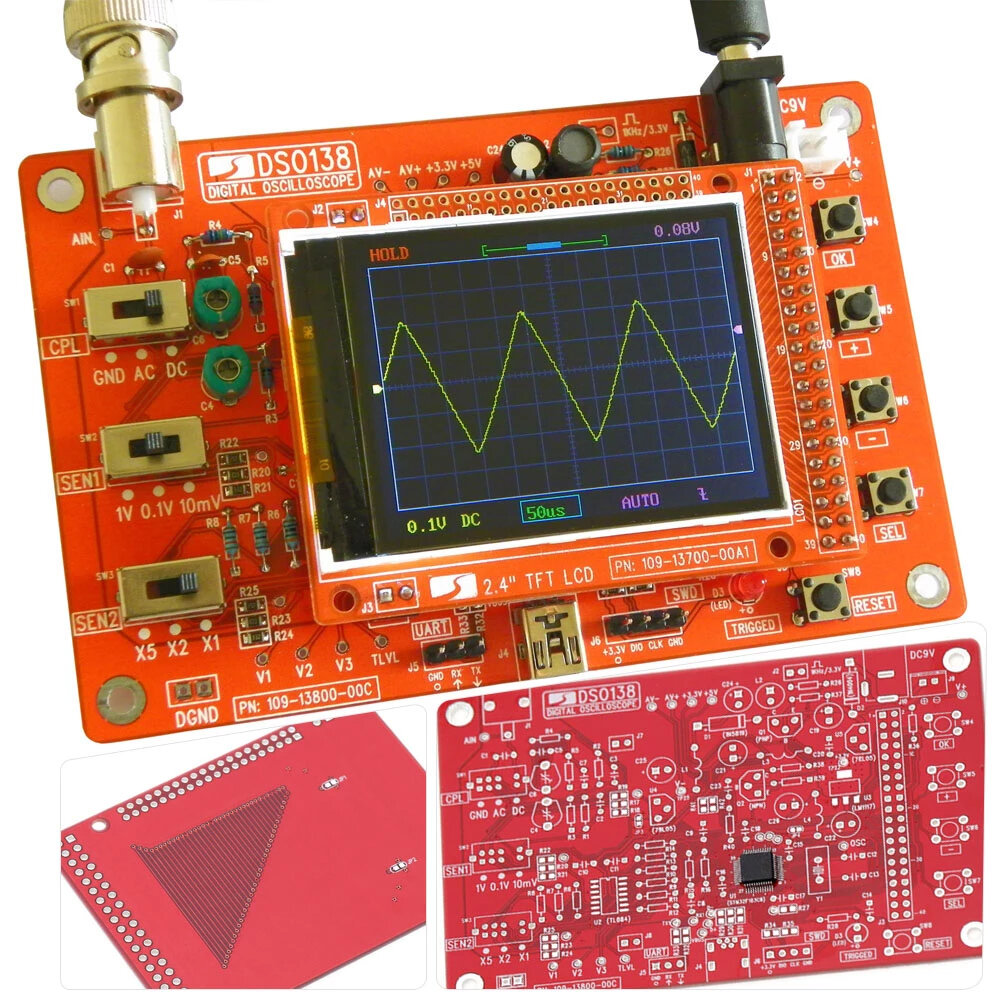

. Ce kit d'oscilloscope numerique DSO138 adopte un processeur ARM Cortex-M3 et un ecran TFT de 2,4 pouces. C'est facile et fiable pour le fonctionnement du circuit. Il peut afficher la frequence, la periode, la largeur d'impulsion, le rapport cyclique, les valeurs MAX./MIN./AAVG./Peak-Peak/virtual. Caracteristiques: Ce kit utilise un processeur ARM Cortex-M3 (STM32F103C8) et comprend un ecran d'affichage couleur TFT de 2,4 pouces, pouvant etre utilise comme carte de developpement de test ARM. Peut etre un developpement secondaire sur la base de ce kit, par exemple, il peut etre change en millivoltmetre, enregistreurs de donnees. Deplacement vertical reglable, et avec instructions. Avec les modes automatique, regulier et ponctuel, il est facile de capturer la forme d'onde du moment. Declenchement sur front montant ou descendant disponible. Forme d'onde de declenchement precedente observable (delai negatif). Peut geler e tout moment l'affichage de la forme d'onde (fonction HOLD). Livre avec une source de signal de test e onde carree 1 Hz / 3,3 V. Avec affichage numerique des parametres de forme d'onde, y compris la frequence, la periode, la largeur d'impulsion, le rapport cyclique, les valeurs MAX./MIN./AAVG./Peak-Peak/virtuelles. Fonction de stockage de forme d'onde : ne perdra pas la forme d'onde apres la mise hors tension. Detection de court-circuit et de circuit ouvert : peut aider l'utilisateur e trouver l'erreur de soudure. Fonction de reconnaissance du contreleur TFT. Noter: Ce kit DIY n'est pas encore soude ! Caracteristiques: Taux d'echantillonnage maximal en temps reel : 1 Msps Precision : 12 bits Profondeur du tampon d'echantillonnage : 1024 octets Bande passante analogique : 0-200 KHz Sensibilite verticale : 10mV/Div - 5V/Div (1-2-5 de maniere progressive) Impedance d'entree : 1 MO Tension d'entree maximale : 50 Vpp (1 : 1 sonde), 400 Vpp (10 : 1 sonde) Modes de couplage : CC/CA/GND La plage de base de temps horizontale: 10es / Div - 50s / Div (1-2-5 de maniere progressive) Tension d'alimentation : 9 V CC Taille du circuit imprime : 117*76mm/4.6*3in Taille de l'ecran: 52*40mm/2*1.57in Liste des colis : 1 * DSO138 Kit d'oscilloscope numerique bricolage 1 * sonde 3 * Manuel d'utilisation (anglais)
