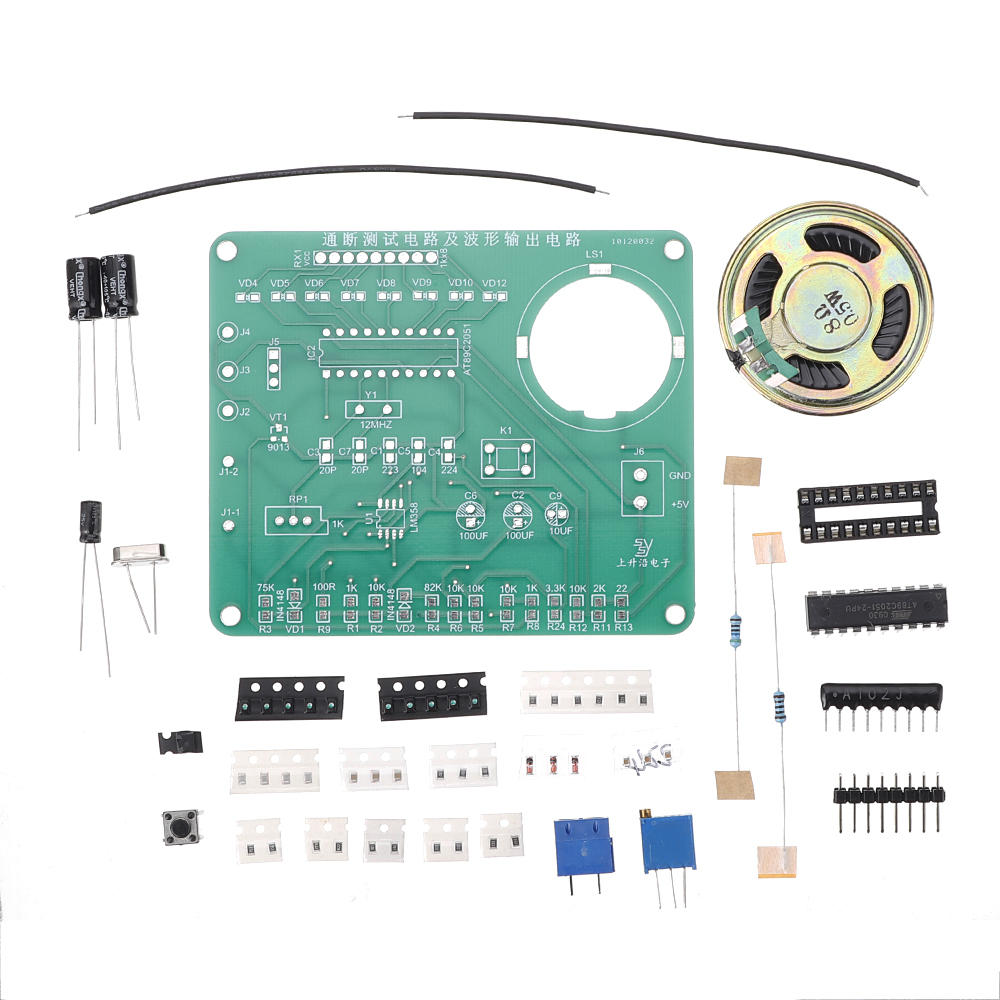

Kit de competition electronique ON-OFF Circuit de test et kit de sortie de forme d’onde Carte de revision Carte de defaut Carte de copie Kit de carte de pratique de soudage

Description

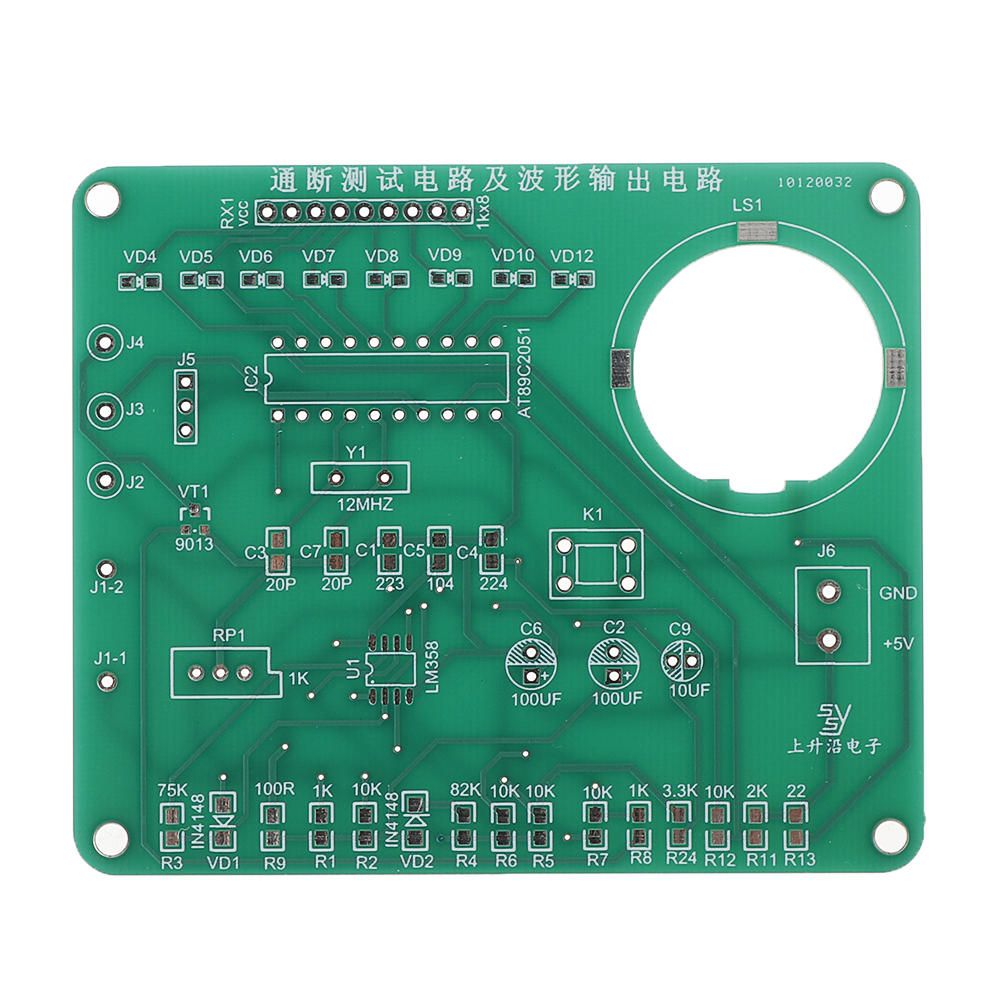

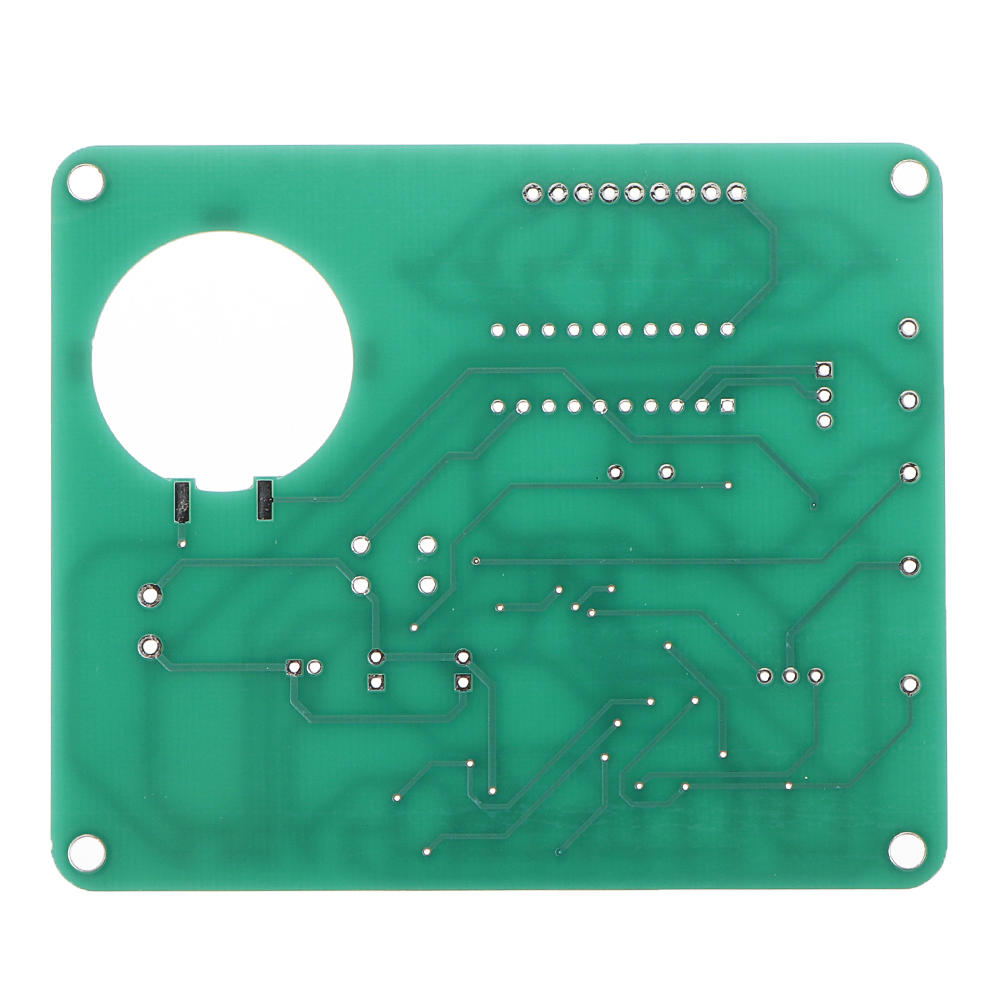

. Assemblage electronique: Il s'agit d'un circuit d'affichage et de sortie de forme d'onde compose d'un circuit de test marche-arret et d'une commande d'ordinateur monopuce. La fonction du circuit de test de continuite est utilisee pour evaluer la continuite et le court-circuit de la bobine du transformateur. Si la borne de test J1 est ouverte, le klaxon ne retentira pas. Si la bobine est allumee, le klaxon retentit, vous pouvez donc en juger rapidement. Si la resistance de la bobine est inferieure e une certaine valeur, nous pouvons considerer qu'il y a un court-circuit e l'interieur de la bobine, et le circuit de test de continuite peut juger et demander un son de frequence plus elevee. Le point de jugement de l'etat de court-circuit peut etre ajuste par W1. L'affichage contrele par ordinateur e puce unique et le circuit de sortie de forme d'onde peuvent changer quatre etats sous le contrele d'un bouton. Notez que dans cet assemblage de circuit, J1 est deux bornes de test et deux fils avec des clips sont directement soudes e la carte de circuit imprime. Le klaxon est fixe sur la carte de circuit imprime avec un fil. Mise en service et essais: 1. Le statut de la partie MCU 1) Mise sous tension, D4 ~ D11 clignotant. Ceci est l'etat initial. 2) Appuyez sur K1, D4 est allume, les autres sont eteints. Il s'agit de l'etat de test ON-off. 3) Appuyez e nouveau sur K1, e moitie allume et e moitie eteint. Il s'agit de l'etat de sortie 1 de la forme d'onde. 4) Appuyez de nouveau sur K1, tous s'allument. Il s'agit de l'etat de sortie de la forme d'onde 2. 5) Appuyez e nouveau sur K1, l'eau qui coule clignote. Retour e l'etat d'origine. 2. Tester et enregistrer 1) Utilisez l'alimentation CC 5V. Une fois l'appareil sous tension, il doit entrer dans son etat initial. 2) J1 est connecte e une resistance de 560 O et le haut-parleur doit sonner, indiquant que la borne testee est connectee. Emballage inclus 1 x circuit de test ON-OFF et kit de sortie de forme d'onde
