Kit d’oscilloscope Numerique Original JYE Tech DSO-SHELL DSO150 15001K DIY avec Boetier

Description

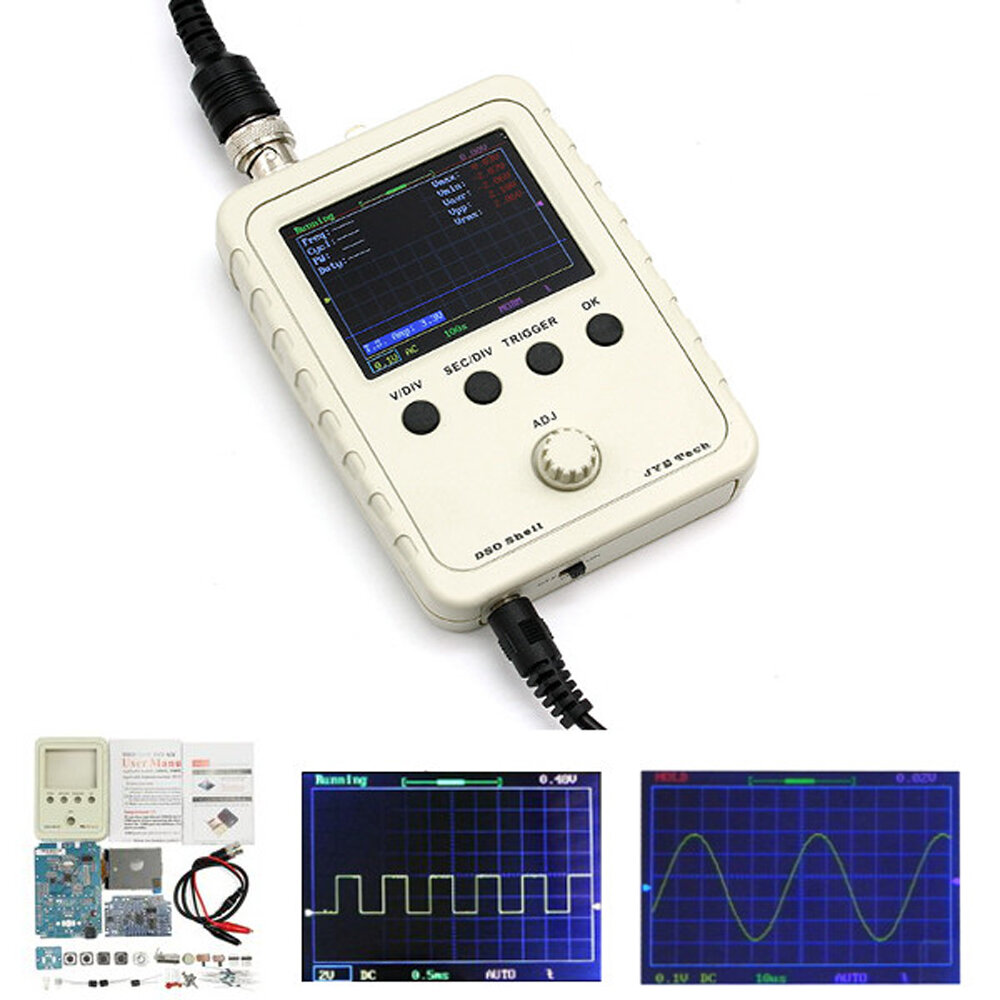

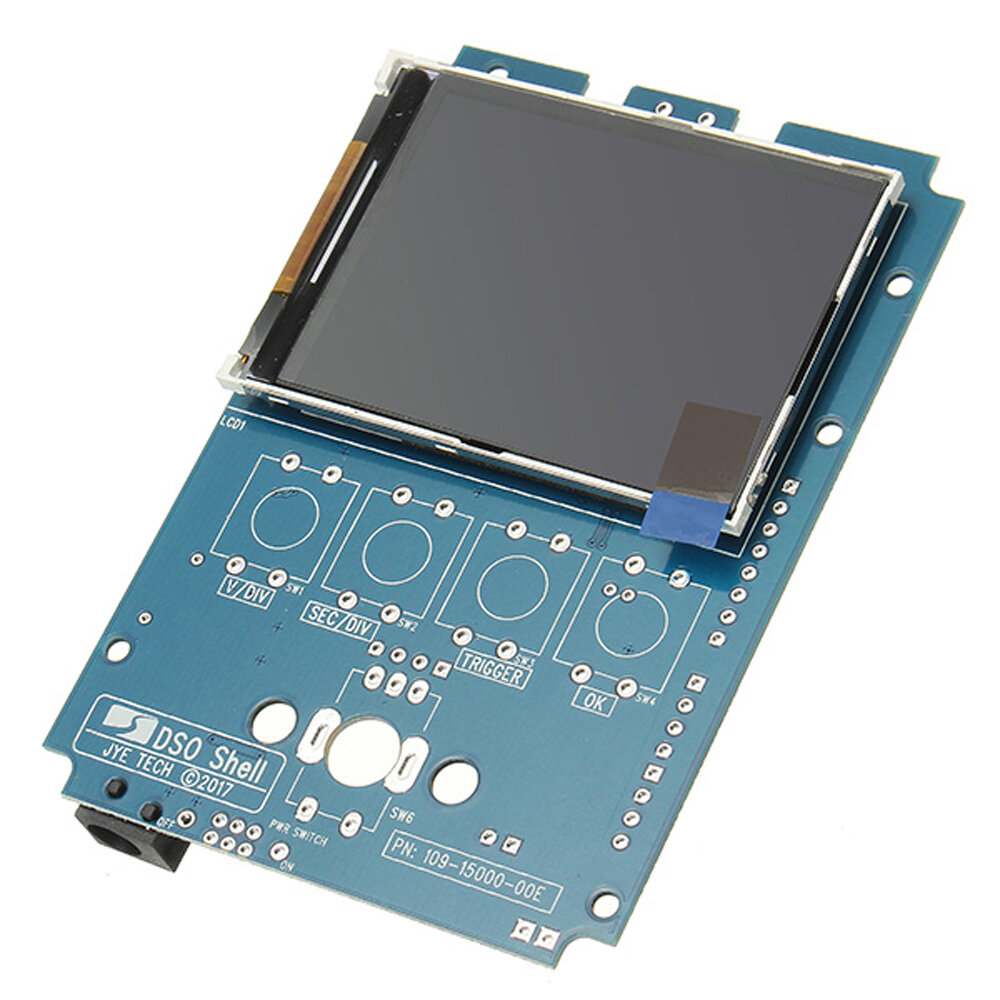

. DSO Shell (DSO150) Kit Oscilloscope DIY: 1. DSO Shell a bandwitch similaire comme DSO138 bien qu'il contienne des ameliorations significatives dans la structure, la mecanique et l'operation. 2. L'ecran et le MCU sont maintenant installes sur la meme carte (carte mere) pour eviter l'utilisation d'embase inter-carte. Les commentaires des utilisateurs de DSO138 ont montre que le soudage sur les broches est souvent problematique pour de nombreux debutants. Le canal analogique est place sur une carte separee qui contient la plupart des pieces d'installation de l'utilisateur. Cela permet une meilleure separation entre les circuits analogiques et numeriques. Sans la partie analogique, la carte mere est en fait une carte de contrele e usage general qui peut etre utilisee dans de nombreuses autres applications. La carte mere est entierement installee (sauf quelques composants de retenue) et testee en usine avant l'emballage. 3. DSO Shell est livre avec une enceinte complete. Le panneau frontal et les supports hauts / bas sont flexibles pour faciliter la modification de l'utilisateur. 4. Le codeur rotatif a ete ajoute. Il permet un ajustement des parametres beaucoup plus rapide et plus facile. 5. La sensibilite de DSO Shell a ete etendue dans les deux directions et est plus haute et plus large que DSO138. Il atteint 5mV / div --- 20V / div alors DSO138 est seulement 10mV / div --- 5V / div. 6. DSO Shell fonctionne sur 9V (ne pas utiliser la tension d'alimentation superieure e 10V!) alimentation electrique. Les utilisateurs doivent preparer leur propre alimentation electrique car elle n'est pas incluse dans les kits. La jack de courant de la carte mere accepte le standard 5.5mm / 2.1mm DC. Un autre connecteur e 2 broches (pas de 0,1 po) est egalement fourni pour faciliter la connexion e differentes sources d'alimentation. Notes IMPORTANTES: Il est suppose que les utilisateurs ont des competences de soudage adaquate et des competences de depannage pour assembler les kits DSO Shell. Les acheteurs sont informes que, en raison des competences de l'utilisateur est implique dans l'assemblage, il n'est pas garanti que chaque kit finira par etre un dispositif de travail. Mais nous ferons tous les efforts possibles pour atteindre cet objectif. Apres avoir reeu les kits, les utilisateurs sont invites e verifier la carte mere et LCD en appliquant une alimentation electrique. Communiquez immediatement avec nous ou avec JYE Tech si un probleme ou un dommage est detecte. Caracteristiques des indicateurs: Nombre de canaux: 1 Largeur de bande analogique: 0 - 200KHz Sensibilite: 5mV / Div - 20V / Div Erreur de sensibilite:
