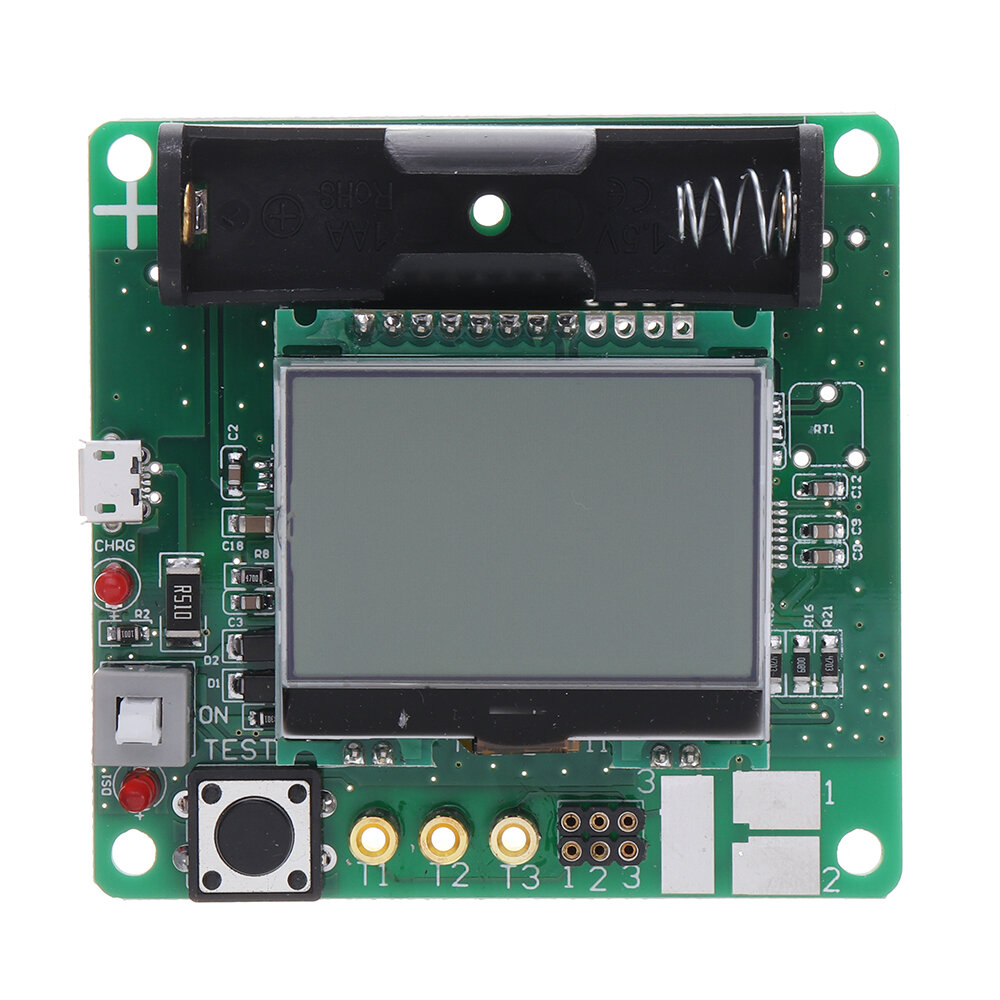

LCR-T4 Mega328 M328 testeur de Transistor multimetre compteur ESR de capacite multifonction MOS PNP NPN LCR avec ceble de test

Description

. Apereu: Le testeur utilise une batterie au lithium rechargeable de 3,7 V (modele de batterie : 14500 NON INCLUS), mais vous pouvez utiliser la prise T-MICROUSB pour charger la batterie et alimenter le systeme pendant une longue periode en interieur de maniere plus economique et pratique. , eliminant le besoin de toujours remplacer la batterie d'entree economique ! Caracteristiques: 1. One operation de mesure des touches, delai de mise hors tension automatique. Le courant d'arret n'est que de 20 nA, prise en charge du fonctionnement sur batterie. 2. Detection automatique PNP et NPN transistor bipolaire, N, MOSFET canal P, JFET FET, diodes, deux diodes, thyristors, resistances, condensateurs, inductances. Definitions automatiques des broches de detection. 3. Mesure du facteur d'amplification du courant (B) du transistor bipolaire et de la tension de mise en conduction de la jonction d'emetteur (Uf). Le facteur d'amplification du transistor Darlington peut etre identifie par la tension de seuil elevee et le courant eleve. 4. Peut detecter les transistors bipolaires et les diodes de protection internes du MOSFET et affiches e l'ecran. 5. Mesure de la tension de seuil et de la capacite de grille du MOSFET. 6. Prend en charge deux mesures de resistance, le potentiel peut etre mesure. Si le potentiometre est regle e son extremite, le testeur ne peut pas distinguer le milieu et les extremites de la broche. 7. La resolution de mesure de resistance est de 0,1 ohms, la valeur maximale des mesures de 50M ohms. 8. Plage de mesure de capacite de 25pf e 100mF (100000 UF). Resolution jusqu'e 1 pF, plage de mesure d'inductance 0,01MH-20H, sinon il apparaetra comme une resistance, la resistance CC de l'inducteur est plus elevee que si Europe 2100 sera egalement affiche comme resistance. 9. Il peut detecter 2UF au-dessus de la resistance serie equivalente du condensateur (ESR), une resolution de 0,01 ohms. Cette caracteristique est tres importante pour la detection des performances du condensateur. 10. Il peut afficher les symboles des deux diodes dans la bonne direction, montre egalement la chute de tension directe. 11. LED detection d'une chute de tension directe de la diode superieure e la normale. Double LED detecte comme double diode. La detection simultanee des diodes electroluminescentes clignotera. 12. La duree de chaque test est d'environ deux secondes, seules les mesures de grande capacite et d'inductance prendront beaucoup de temps. Noter: Court cete trois test, dans le test, l'ecran invite l'etape de correction. Lorsque vous etes invite e deconnecter la fin courte du temps d'etalonnage, trois tests continueront, lorsque vous y serez invite dans le condensateur 100nF d'acces de 1 e 3 pieds au fil du temps, l'acces e la distribution apres le programme de condensateurs de correction 1uF passera automatiquement e l'etape suivante. Correction jusqu'e la fin du redemarrage pour terminer la correction. Caracteristiques: Materiel: PCB Affichage : 12864 LCD affichage Batterie : batterie au lithium 3,7 V Modele : 14500 (non inclus) Taille : 7,3 x 7,1 x 1,5 cm Les principaux parametres et utilisation : 1. en utilisant le microcontreleur ATmega8, ATmega168 ou ATmega328. 2. 2x16 caracteres LCD affichent les resultats. 3. operation e un bouton, mise hors tension automatique. 4. courant d'arret de seulement 20 nA, prise en charge du fonctionnement sur batterie. 5. version economique sans cristal, mise hors tension automatique. Version 1.05k du logiciel ATmega168 ou ATmega328 en mode veille lorsqu'aucune mesure ne permet de reduire la consommation electrique. 6. Detection automatique PNP et transistor bipolaire NPN, N, MOSFET canal P, JFET, diodes, double diode, thyristor SCR. 7. detecte automatiquement la disposition des broches. 8. la tension de seuil et le facteur d'amplification du courant de la jonction d'emetteur des mesures du transistor bipolaire. 9. Transistor Darlington via une tension de seuil elevee et un facteur d'amplification e courant eleve identifies. 10. paires de transistors bipolaires, la diode de protection MOSFET testant la valeur de tension de seuil et la capacite de grille d'un MOSFET est mesuree. 12. Prend en charge deux mesures de resistance et les symboles affichent les quatre nombres et unites les plus eleves. Les deux extremites du symbole de resistance sont representees connectees au nombre de sondes du testeur (1-3). Par consequent, le potentiel peut egalement etre mesure. Si le potentiometre est regle e son extremite, le testeur ne peut pas distinguer le milieu et les extremites de la broche. 13. la resolution de mesure de resistance est de 0,1 ohms, la valeur mesuree la plus elevee de 50 M ohms. 14. peut etre detecte et mesure un condensateur. Maximum quatre nombres et unites. Les valeurs peuvent aller de 25pf (horloge 8MHz, horloge 50pF @ 1MHz) e 100mF. Resolution jusqu'e 1 pF (@ horloge 8MHz). 15. peut etre superieure e la valeur de la valeur de capacite mesuree de la resistance serie equivalente (ESR) du condensateur 2UF. Resolution de 0,01 ohms et affichage numerique e deux chiffres. Cette fonctionnalite necessite au moins 16K Flash ATMEGA (ATmega168 ou ATmega328). 16. peut afficher les symboles des deux diodes dans la bonne direction. De plus, la chute de tension directe s'affiche. 17. La detection LED de la chute de tension directe de la diode est beaucoup plus elevee que la normale. Double LED detecte comme double diode. 18. La diode Zener 18 peut etre detectee si la tension de claquage inverse est inferieure e 4,5 V. Cela apparaetra comme deux diodes, ne peut etre determine que par la tension. La sonde autour du symbole de la diode est la meme, auquel cas, vous pouvez atteindre une tension de seuil de 700 mV proche de la veritable anode de la diode de reconnaissance ! 19. En cas d'inspection de plus de trois pieces de type diode, echec e etablir le nombre de diodes, autre message. Cela ne se produira que si la diode est connectee aux trois sondes et e au moins une diode. Dans ce cas, vous ne devez connecter que les deux sondes et recommencer la mesure, une par une. 20. mesure les valeurs de capacite inverse d'une seule diode. Les transistors bipolaires peuvent egalement mesurer, si vous connectez la base et le collecteur ou l'emetteur. 21. besoin de trouver une mesure de la connexion en pont complet. 22. Les valeurs de condensateur 25pf inferieures e sont generalement indetectables, mais avec une diode en parallele ou au moins un condensateur 25pf en parallele. Dans ce cas, vous devez soustraire les valeurs de capacite de derivation partielle. La resistance 23. ohm mesurera l'inductance de moins de 2100, si vous avez au moins 16K flash ATMEGA. Plage de 0 : 01 mH e 20 H, mais la precision n'est pas bonne. Les resultats de mesure ne montrent qu'un seul element de connexion. 24. le temps de test est d'environ deux secondes, seules les mesures de capacite et d'inductance prendront plus de temps. 25. le logiciel peut etre configure pour couper automatiquement l'alimentation afin de mesurer le nombre de fois auparavant. 26. fonction d'auto-test integree avec frequence d'horloge selectionnable du signal de 50 Hz, verifiez la precision et attendez l'appel (ATmega168 et ATmega328). 27. etalonnage optionnel de la resistance et du decalage du zero de la capacite d'auto-test de l'equipement de mesure de la sortie du port (ATmega168 et ATmega328). Besoin d'un condensateur de 100nF e 20uF connecte pour compenser le comparateur analogique entre les broches 1 et 3 de la tension de decalage. Cela peut reduire l'erreur de mesure de 40 uF au-dessus du condensateur. Avec le meme etalonnage interne, la tension de reference de tension du condensateur est trouvee pour le gain ADC de mesure de reference de reglage interne. Si le courant de test depasse le courant de maintien, le thyristor et le triac peuvent etre detectes. Mais un courant superieur au SCR e semi-conducteur et au testeur de triac peut fournir le courant de declenchement. Le courant de test disponible n'est que d'environ 6 mA ! Notez que toutes les fonctions n'ont utilise que la memoire de programme e puce unique comme plus d'ATmega168. Emballage inclus: 1 x LCR-T4 Mega328 M328 multimetre testeur de transistors multifonction capacite ESR metre
