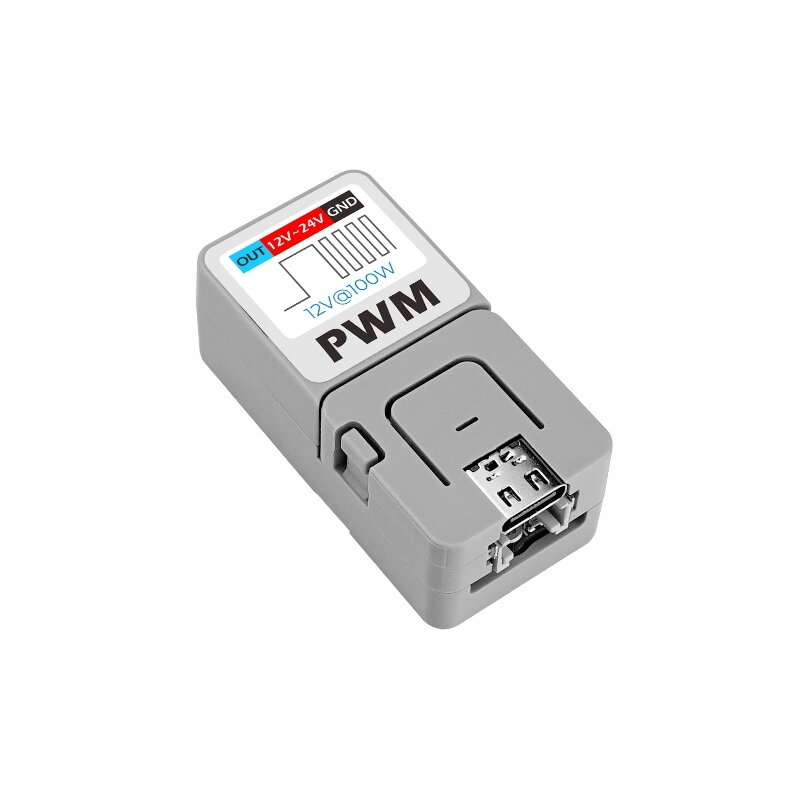

M5Stack ATOM FDD8447L Telecommande de module d’entraenement CC reglable e canal unique PWM

Description

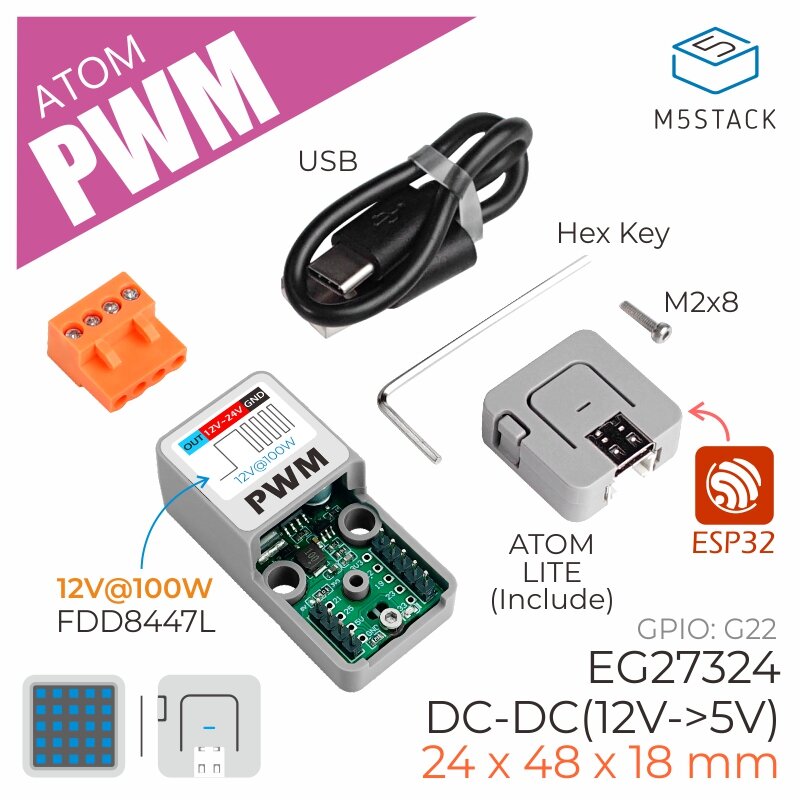

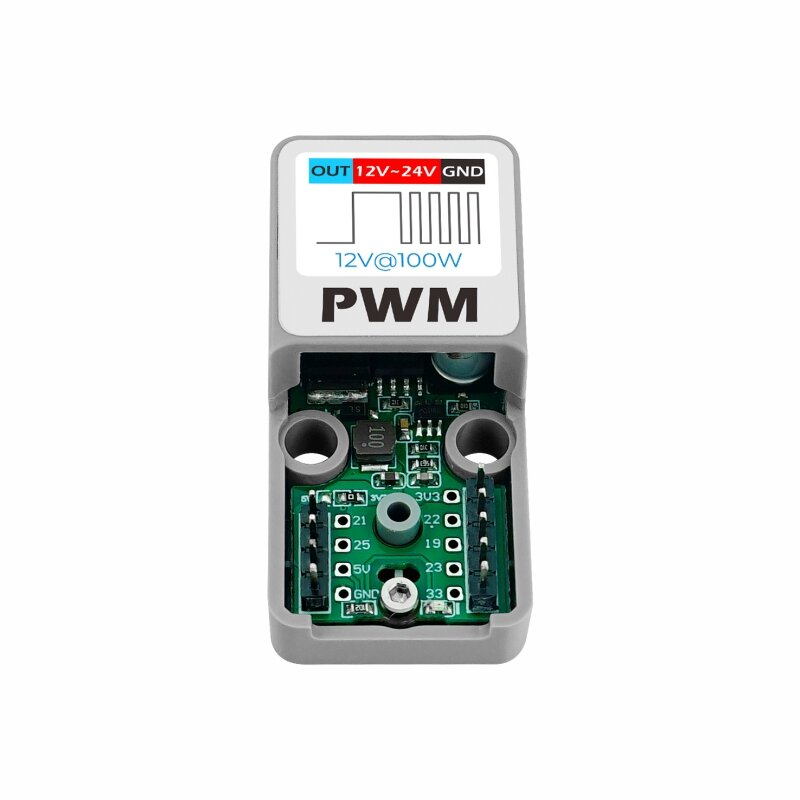

. La description: L'ATOM PWM est un pilote CC e canal unique PWM avec une capacite de charge integree MOSFET jusqu'e 12V @ 100W, adapte aux applications de contrele de vitesse du moteur CC haute puissance PWM et de contrele de fil chauffant industriel. En utilisant ATOM LITE comme contreleur principal ( ESP32 integre), il dispose d'une large plage de reglage dynamique PWM (par exemple, frequence de 5 kHz, plage de reglage du cycle de service 0-100%, resolution jusqu'e 13 bits), et combine avec le -en fonction WIFI et Bluetooth, il peut egalement etre facilement contrele e distance. Prend en charge la programmation graphique UIFlow pour une configuration facile de la sortie du signal et de l'extension des fonctions. Caracteristiques du produit: Sortie de signal PWM e faible latence monocanal MOSFET haute puissance, capacite de sortie 12V@100W Interface d'extension 1xGROVE reservee Circuit de conversion DC-DC (12V->5V) integre Installation facile, operation simple Conception tout-en-un avec housse de protection Plateforme de developpement : Arduin0/UIFlow Specification: Puce de pilote : EG27324 MOSFET : FDD8447L Puissance de sortie maximale : 100 W Plage de tension d'entree: DC 12V-24V Nombre de canaux d'entraenement : 1 Poids net : 28,9 g Poids brut : 37,3 g Dimensions du produit : 24 x 48 x 18 mm Dimensions du colis : 54 x 54 x 20 mm Frequence et resolution communes : Source d'horloge LEDC Frequence de sortie LEDC (PWM) Resolution la plus elevee APB_CLK (80 MHz) 1 kHz 1/65536 (16 bits) APB_CLK (80 MHz) 5 kHz 1/8192 (13 bits) APB_CLK (80 MHz) 10 kHz 1/4096 (12 bits) RTC8M_CLK (8 MHz) 1 kHz 1/4096 (12 bits) RTC8M_CLK (8 MHz) 8 kHz 1/512 (9 bits) REF_TICK (1 MHz) 1 kHz 1/512 (9 bits) Applications: Contrele du moteur e courant continu Contrele de la lumiere Contrele du chauffage Charge CC Emballage inclus: 1 x ATOME PWM 1 x ATOM LITE 1 cle hexagonale M2 1 vis e tete creuse M2 * 8 1 x terminal 3.96-4P 1 x ceble de donnees USB TYPE-C (20 cm) Mappage des broches : ATOME : EG27324 G22 : INA Schematique: Liens connexes: Fiche technique FDD8447L EG27324 ME3116AM6G Exemple UIFlow Afficher la documentation du contrele UIFlow-PWM Arduin0 #comprendre #definir le SIGNAL 22 freq int = 10000 ; int ledChannel1 = 0; resolution int = 10; void setup() { ledcSetup(ledChannel1, freq, resolution); ledcAttachPin(SIGNAL, ledChannel1) ; } void loop() { for(int i=0; i < 500; i++){ ledcWrite(ledChannel1, i); retard(2) ; } for(int i=500; i > 0; i--){ ledcWrite(ledChannel1, i); retard(2) ; } }
