Mise e niveau 5V ESP8266 WiFi Relais IoT Smart Home Phone APP Telecommande Commutateur

Description

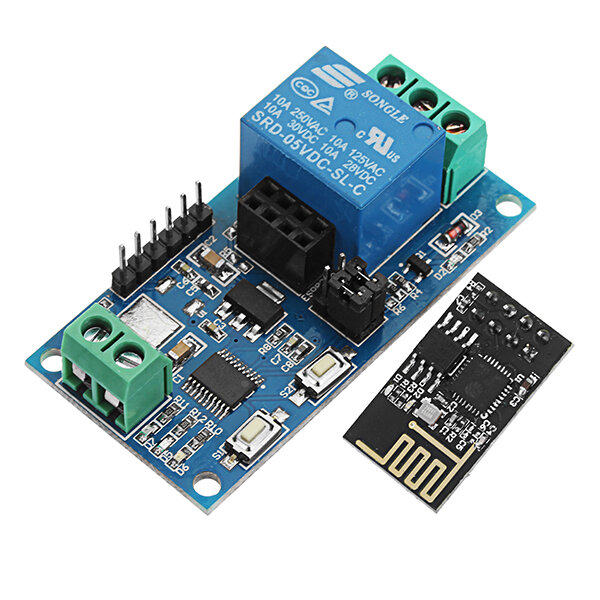

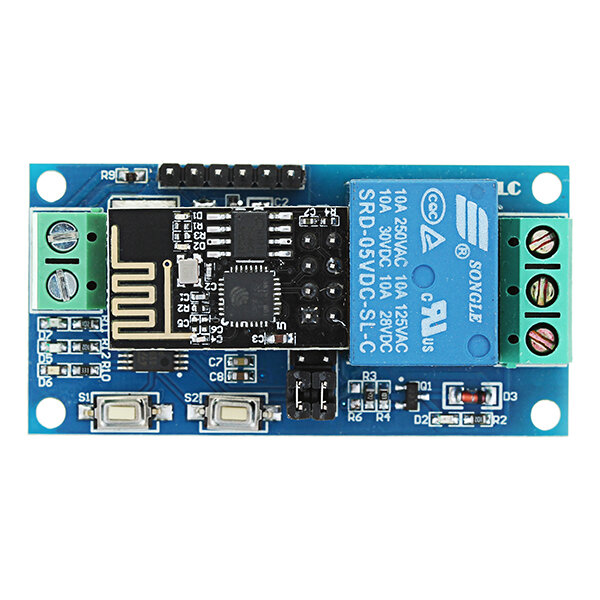

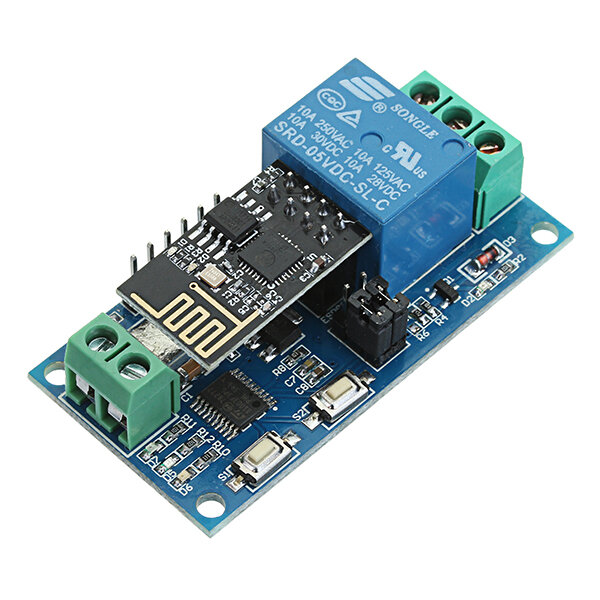

. Caracteristiques: 1. Module microprocesseur hautes performances embarque STM8S103 et ESP-01 WIFI 2. Le module a 2 genres de modeles de travail: Mode 1: Le telephone est directement monte sur le module WIFI Mode 2: Les telephones portables et les modules WIFI sont egalement equipes sur le routeur Caracteristiques supplementaires: Peut egalement etre utilise comme un relais USB avec ESP-01 debranche 3. Distance de transmission: (1) En condition ouverte, la distance de transmission maximale stable lorsque le telephone mobile est monte sur le module WIFI est de 100 m (2) Lorsque le module WIFI et le telephone mobile sont egalement equipes sur le routeur, la distance de transmission depend de la puissance du routeur 4. Smartconfig technologie dans le telephone mobile APP pour completer la configuration du compte du module WIFI ESP-01 et mot de passe, compte configure et mot de passe avec la memoire de mise hors tension 5. Relais embarque 5V, 10A / 250V AC 10A / 30V DC, traction continue 100 000 fois, avec protection contre les effondrements de diode, temps de reponse court. 6. Selection de mode embarque et indicateur de statut de travail en temps reel 7. Interface de debogage UART reservee et interface de telechargement du programme STM8 SWIM 8. Taille de conseil: 57.4 * 29mm 9. Lien d'information: https://pan.baidu.com/s/1qYmMTu0 Interface: IN +, IN-: 5V puissance entree TX, RX: broche du port serie UART 5V, GND, SWIN, NRST: port de telechargement du programme du microcontreleur STM8S LED D2 (ROUGE): lampe de travail relais, quand elle est allumee. KEY S1: commutateur de mode, le mode par defaut 1 KEY S2: restaurer les parametres d'usine LED D7 (RED): Indicateur de mode 1 LED D5 (BLEU): Indicateur de mode 2 LED D6 (VERT): indicateur de l'etat de fonctionnement, decrit comme suit: (1) s'eteint lorsque le routeur s'auto-configure ou perd la connexion; (2) 0.5S temps clignotant en attente pour le telephone APP pour le compte WIFI configuration du module ESP-01 et mot de passe; (3) 2S clignotant lentement lorsque la configuration est terminee, en attente d'etablissement d'une connexion TCP avec le telephone; (4) Toujours au nom de la mise en place reussie de telephones mobiles et TCP; connexion Reserve 2 Jumper Caps: Inserez les deux extremites du capuchon du cavalier (RX connect RX1, TX connect TX1) pendant l'utilisation normale. Pour deboguer le module ESP-01 e l'aide d'un module de port serie USB-TTL, branchez-le en haut (ou peut avoir des interferences) COM: fin publique NON: normalement ouvrir, le relais avant de s'ouvrir, tirer et COM court-circuite NC: normalement ferme, le relais est court-circuite e COM avant le pull-in et est suspendu apres le pull-in Instructions de contrele de relais (forme HEX hexadecimale): Activer le relais: A0 01 01 A2 Fermez le relais: A0 01 00 A1 Emballage inclus: 1 x Mise e niveau 5V ESP8266 Commutateur de relais WiFi
