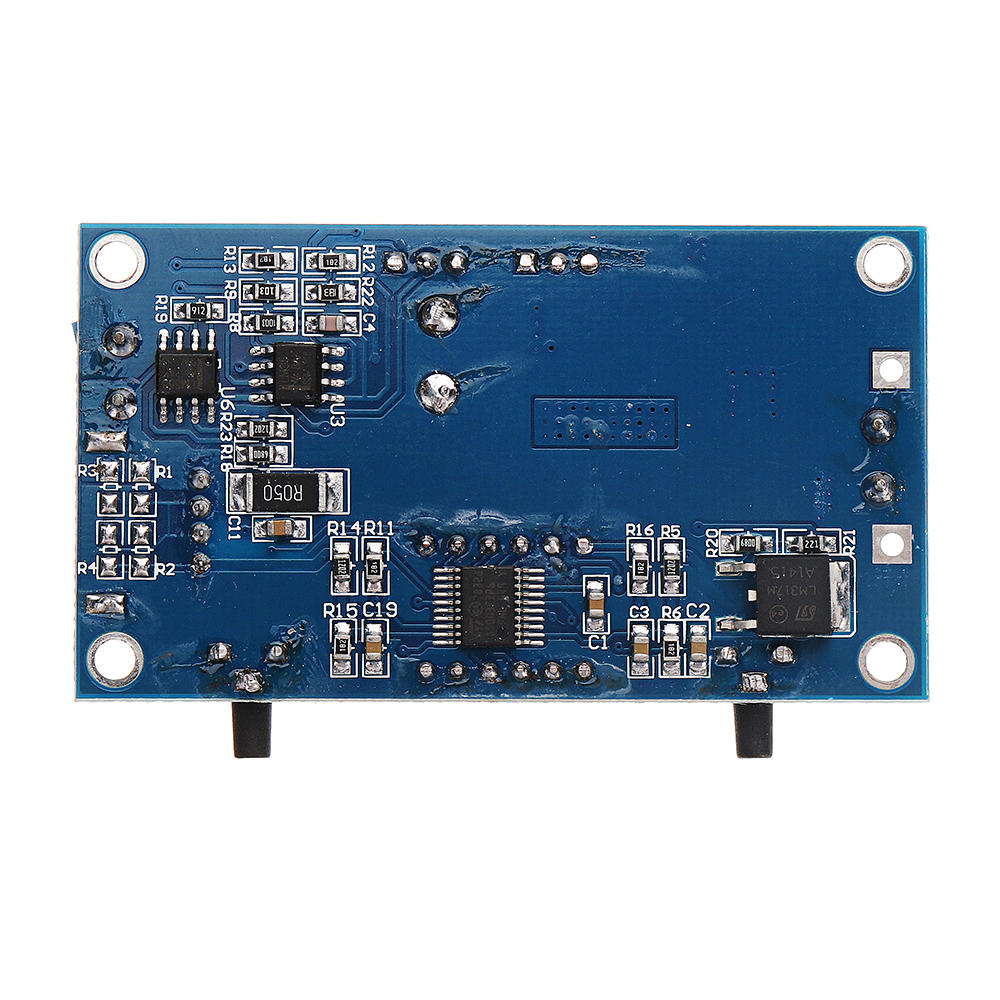

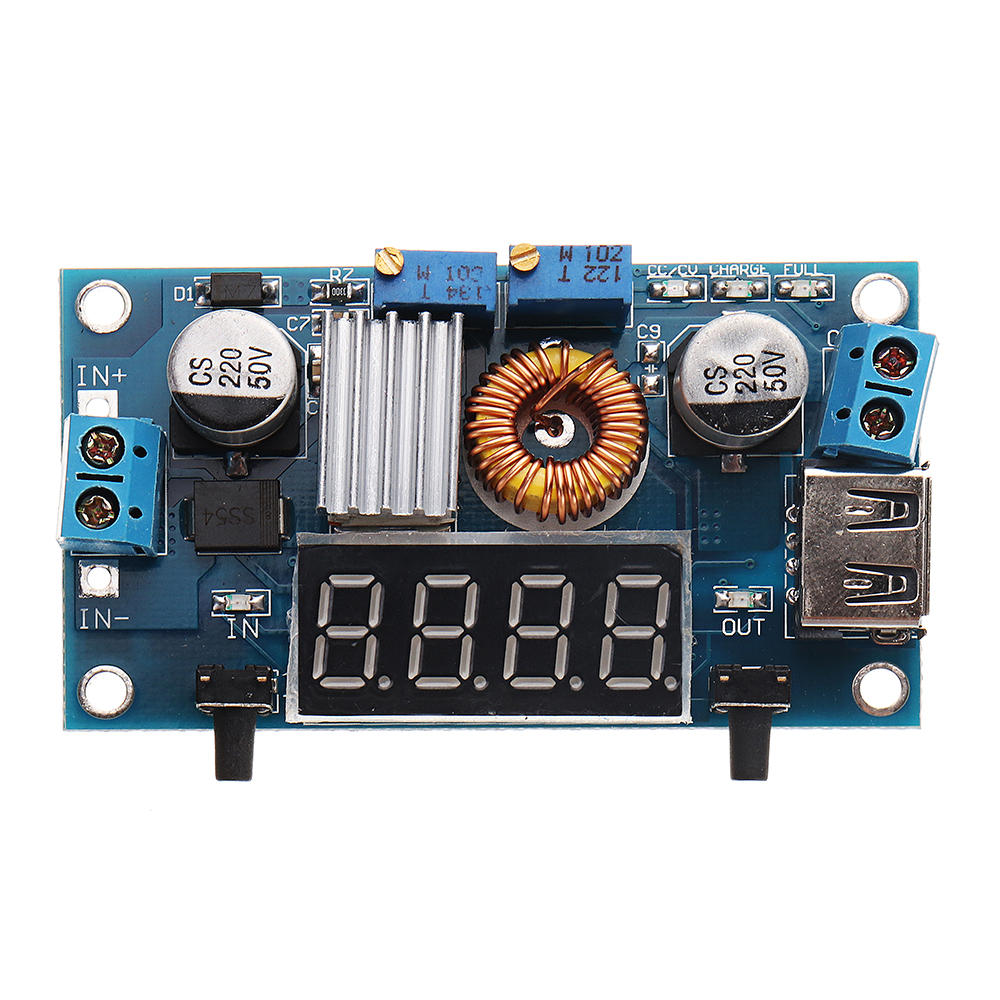

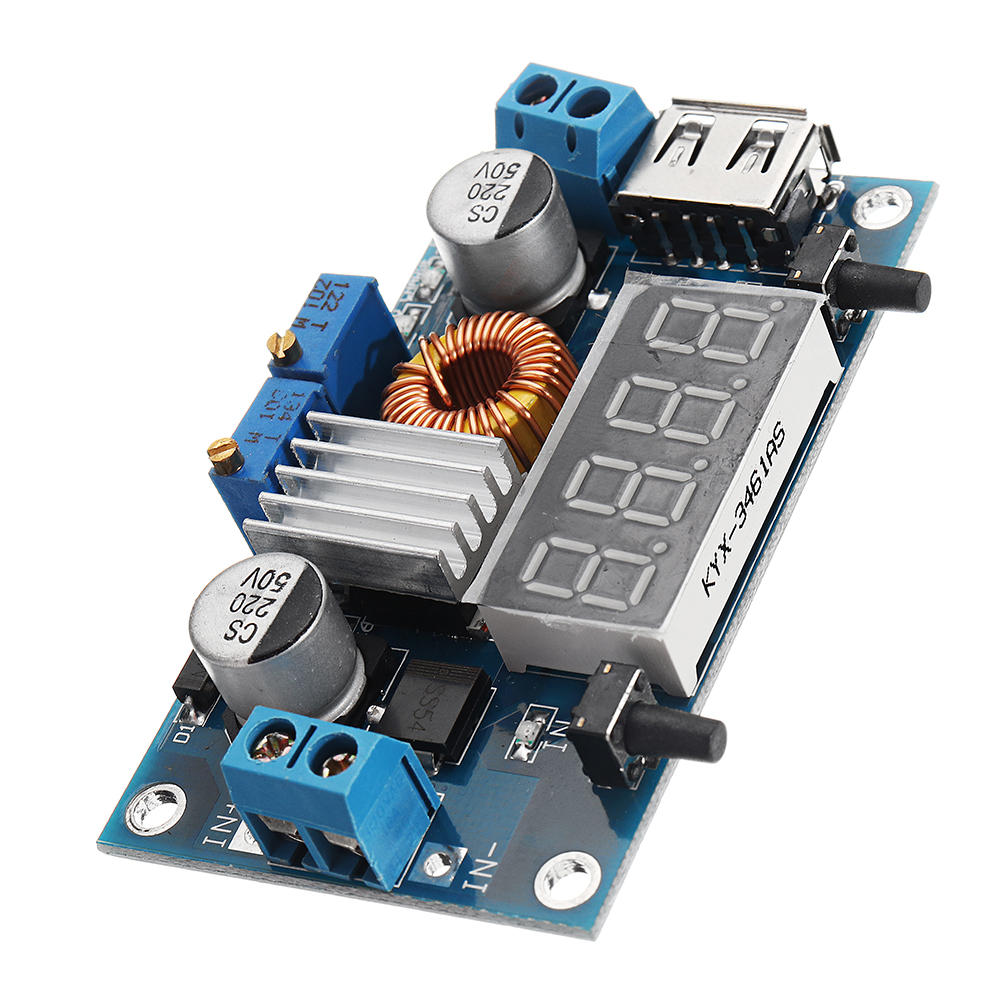

Module abaisseur de courant constant e tension constante avec affichage LED Batterie carte de charge DC 5-36V

Description

. Fonctionnalites: 1, Compteur de tension, de courant et de puissance e bord. Ce module peut etre facilement utilise sans multimetre, ce qui est plus simple et plus intuitif. 2, interface USB integree, peut facilement charger des produits numeriques. (Re : la tension de sortie USB est la meme que la tension de sortie du module. Ce n'est pas une sortie fixe 5V. Veuillez confirmer avant de charger le peripherique USB.) 3, puissance elevee, rendement eleve, 5A, faible ondulation; 4, trois fonctions principales: (1) Utilise comme module abaisseur normal avec capacite de protection contre les surintensites; (2) Il est utilise comme chargeur pour diverses batteries au lithium de valeur de tension, batteries, batteries nickel-cadmium nickel-hydrogene (blocs-batteries), et utilise dans les panneaux solaires, les eoliennes, etc. (3) Utilise comme module d'entraenement e courant constant LED haute puissance; 5, avec une tension constante et deux modes de courant constant, il existe des indicateurs pour indiquer dans quel mode le module se trouve actuellement; 6. Lorsqu'il est utilise comme chargeur de batterie au lithium, vous pouvez regler la tension de flotteur et le courant de charge. Il y a des indicateurs pour indiquer si le chargement est deje plein; 7, avec la protection de limite de courant, meme si la sortie est un court-circuit ne brelera pas le module. 8, tension embarquee, l'amperemetre peut etre auto-calibre, il n'y aura jamais de problemes inexacts! Details: Tension d'entree: DC 5V e 36 V (le tube numerique affiche correctement l'alimentation electrique au-dessus de 6,7 V) Tension de sortie: 1,25 e 32 V reglable en continu (la tension d'entree doit etre superieure de 1,5 V e la tension de sortie) Courant de sortie: reglable, jusqu'e 5A (recommande pour une utilisation dans 4.5A) Puissance de sortie: jusqu'e 75W (utilisation recommandee dans les 50W, veuillez reduire la puissance lors de l'utilisation d'une pression differentielle importante) Temperature de travail: -40 ~ + 85 degres Frequence de travail: 180 KHz Efficacite de conversion: jusqu'e 96% Est une protection contre les courts-circuits: Oui Is Over Temperature Protection: Oui (eteindre automatiquement la sortie apres une surchauffe) Protection de connexion inverse d'entree: Aucune, (si necessaire, veuillez entrer une grande diode de courant dans la chaene d'entree) Methode d'installation: 4 soie de 3 mm Methode de ceblage: bornier ou borne e souder, V-IN est une entree, V-OUT est une sortie. Gamme d'application: 1. Utiliser comme module buck normal avec protection contre les surintensites (1) Appuyez sur le bouton droit pour ajuster le compteur numerique e l'interface [Afficher la tension de sortie], et ajustez le etransistor piezoelectrique constante pour que la tension de sortie atteigne la valeur de tension souhaitee; (2) Ajustez le compteur numerique e l'interface [affichage du courant de sortie], court-circuitez directement l'extremite de sortie du module (trouvez un fil epais pour court-circuiter l'extremite de sortie), ajustez le "potentiometre de courant constant" pour que le compteur numerique soit le courant la valeur atteint la valeur de protection contre les surintensites predefinie; (par exemple, si la valeur actuelle affichee par l'amperemetre embarque est 4A, alors le courant maximum du module est limite e 4A, et le voyant rouge est lumineux lorsque le courant atteint 4A) (3) Connectez la charge et travaillez. 2. Utiliser comme chargeur de batterie Les modules sans fonction de courant constant ne peuvent pas etre utilises pour charger la batterie. En raison de la grande difference de tension entre la batterie et le chargeur. Rend le courant de charge trop important, ce qui endommage la batterie, alors commencez e charger la batterie avec un courant constant lors de la charge Revenez automatiquement e une charge e tension constante dans une certaine mesure. (1) Determinez la tension de flotteur et le courant de charge de la batterie; (si le parametre de la batterie au lithium est de 3,7 V / 2200 mAh, la tension de flotteur est de 4,2 V et le courant de charge maximal est de 1 C, soit 2200 mA) (2) Dans des conditions sans charge, ajustez le compteur numerique du module e l'interface [afficher la tension de sortie], et ajustez le "positionneur piezoelectrique constant" pour que la tension de sortie atteigne la tension de flotteur; (3) Ajustez le compteur numerique e l'interface [afficher le courant de sortie], et court-circuitez directement l'extremite de sortie du module (trouvez un fil epais pour court-circuiter l'extremite de sortie), puis ajustez le "potentiometre de courant constant" pour faire le compteur numerique La valeur actuelle atteint une valeur de courant de charge predefinie; (4) Le courant de la lampe de charge est par defaut de 0,1 fois le courant de charge; (la batterie est progressivement reduite pendant le processus de charge, passant progressivement de la charge e courant constant e la charge e tension constante, si le courant de charge est regle sur 1A, alors lorsque le courant de charge est inferieur e 0,1A, la lumiere bleue est eteinte, le le voyant vert est allume et la batterie est chargee. (5) Connectez la batterie et chargez-la. (Les etapes 1, 2, 3 et 4 sont: la borne d'entree est connectee e l'alimentation et la borne de sortie n'est pas connectee e la batterie.) 3. Utiliser comme module d'entraenement e courant constant LED (1) Determinez le courant de fonctionnement et la tension de fonctionnement maximale auxquels vous devez piloter les LED; (2) Dans des conditions sans charge, ajustez le compteur numerique e l'interface [afficher la tension de sortie], ajustez le "positionneur piezoelectrique constant" pour que la tension de sortie atteigne la tension de fonctionnement LED; (3) Ajustez le compteur numerique e l'interface [afficher le courant de sortie], et court-circuitez directement l'extremite de sortie du module (trouvez un fil epais pour court-circuiter l'extremite de sortie), puis ajustez le "potentiometre de courant constant" pour faire le compteur numerique La valeur actuelle atteint un courant de fonctionnement preregle de LED; (4) Connectez le LED et testez la machine. (Les etapes 1, 2 et 3 sont: l'entree est connectee e l'alimentation et la sortie n'est pas connectee e la lumiere LED) Precautions: 1. Ne partagez pas la masse d'entree et la masse de sortie du module. Cela entraenera le contournement de la resistance d'echantillonnage de courant du module, de sorte que le module ne peut pas ajuster le courant de sortie. Il est facile de graver le module lorsque la charge est connectee. 2. La sortie du module a une resistance d'echantillonnage de courant. Une fois la charge connectee, il y aura une chute de tension de 0 ~ 0,2 V, ce qui est normal. 3. Lorsque la tension de sortie du module ne peut pas etre ajustee, veuillez tourner le potentiometre dans le sens antihoraire pendant plus de 10 tours, puis utilisez le module pour regler la tension normalement. 4. Lorsque la sortie depasse 3A ou 35W, veuillez renforcer la dissipation thermique! Emballage inclus: 1 x module abaisseur
