Module de capteur d’angle rotatif de capteur de commutateur de bouton de contrele de volume de potentiometre reglable 5pcs Geekcreit pour Arduino – Produits qui fonctionnent avec les cartes officielles Arduino

Description

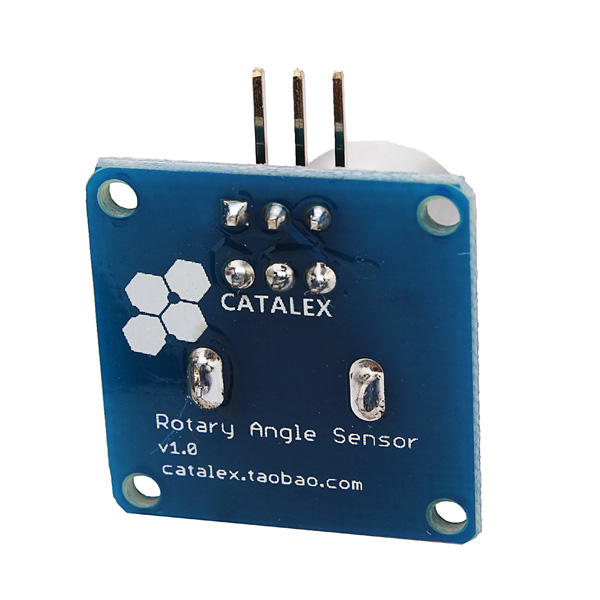

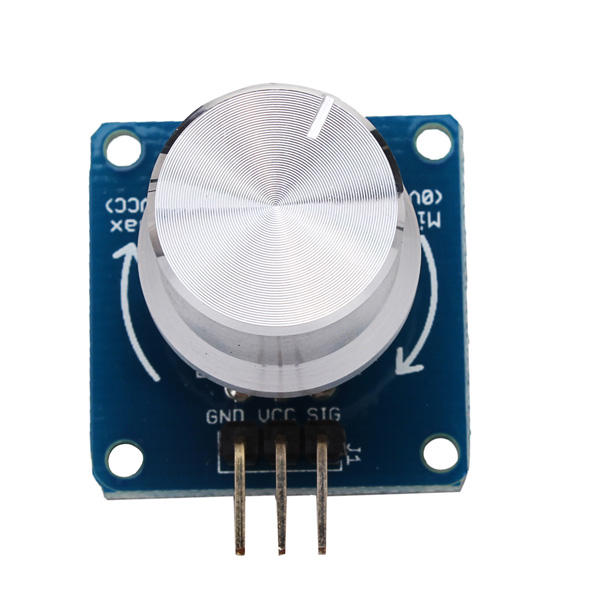

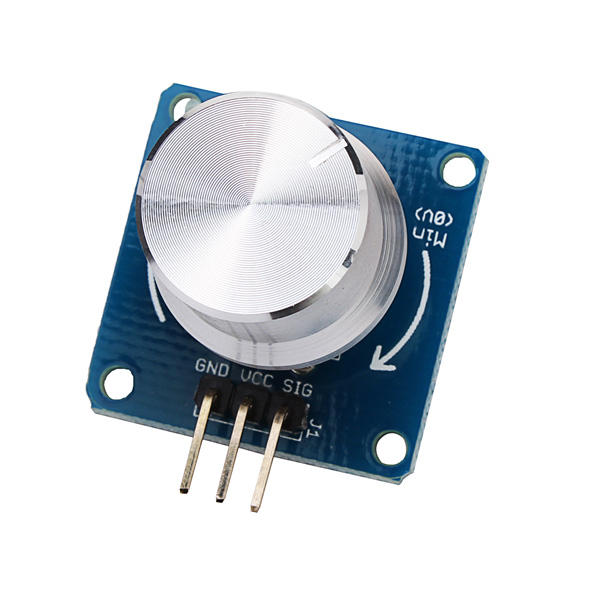

. La description: Le capteur d'angle rotatif est base sur le module de capteur d'angle du bouton de potentiometre reglable 10k, la sortie est de 0 e des valeurs de simulation VCC, la tension de sortie correspondra e l'angle de rotation du potentiometre et aux changements lineaires. Appliquer e 3,3 V et 5 V du systeme SCM, et la carte est compatible. Particulierement adapte au regulateur de volume, tel que le projet de bricolage de regulateur d'eclairage Fonctionnalite: Facile e utiliser Blocs de construction electroniques L'alimentation est de 3 ~ 5.5VDC 4 M2 trous de positionnement de vis pour une installation facile Parametre: Article Le minimum Valeur typique Maximum Unite VCC 3 5 5.5 V VOUT 0 N / A VCC V Angle de rotation 0 N / A 280 Deg Taille 24 x 29 x 27 mm Interface: Interface de contrele: GND e la masse, alimentation VCC, SIG est la broche de sortie du signal. Potentiometre e bouton: Potentiometre reglable lineaire de 10K ohm, ajouter un capuchon de bouton en aluminium. Trous de positionnement: 4 vis M2 positionnant des trous d'un diametre de 2,2 mm, faciles e installer, mettent en euvre les combinaisons de modules. http://img. .com/file/products/20141126005847Rotary%20Angle%20Sensor%20Schematic.pdf Emballage inclus: 5 x capteur d'angle rotatif
