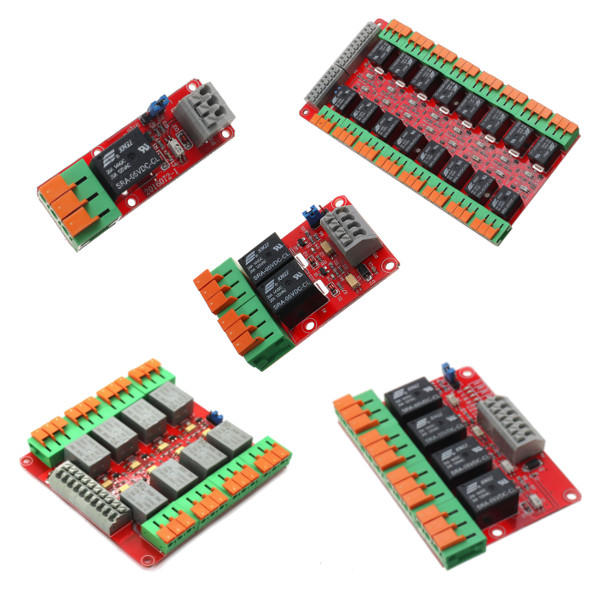

Module de commande de relais du canal 20A 1/2/4/8/16 pour UNO R3 Raspberry Pi – 8CH

Description

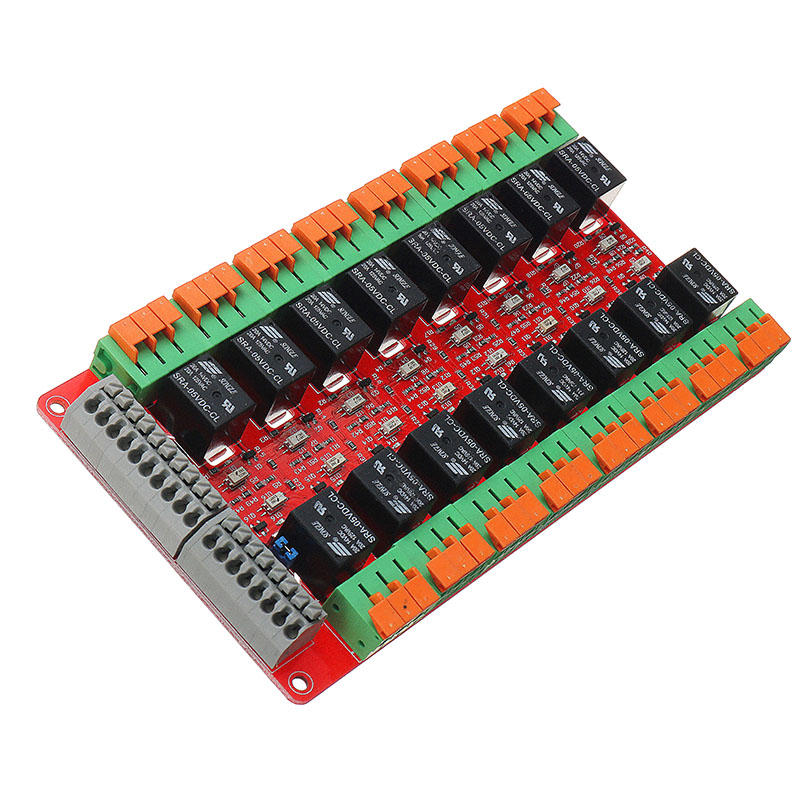

. Re : veuillez selectionner le canal requis. Traits: Module de contrele de relais 16 canaux isole bidirectionnel, selon les besoins de l'utilisateur, il peut choisir un niveau electrique haut ou bas pour contreler la prise du relais. Le module adopte un relais de puissance authentique et de haute qualite, des optocoupleurs ultra-compacts les plus performants de l'industrie, un transistor dielectrique haute puissance haute puissance, des feux de signalisation ROUGE, une plaque PCB de qualite militaire double face, une disposition generale apres consideration globale, avec ses performances stables il peut etre largement utilise dans diverses occasions de contrele de puissance. Instruction du module: 1.Le module adopte un relais authentique et de haute qualite, AC 125V / 20A, DC 14V / 20A 2. Avec l'application des optocoupleurs bidirectionnels les plus petits de l'industrie, le module a une immunite totale aux bruits et des performances stables. 3. La tension de fonctionnement du module est de 5 V; 4. Les utilisateurs peuvent choisir le niveau electrique du relais, soit les prises se produisent en niveau electrique eleve ou niveau electrique bas; le module contient une resistance de limitation de courant, il peut etre contrele directement par les electrodes positive et negative de la source d'alimentation, et peut egalement etre contrele par la console d'E / S du microcontreleur. 5. La conception de la tolerance aux pannes, meme si le fil de commande etait casse, mais le relais prendra n'importe quelle mesure. 6. Conception d'humanisation de l'interface, toutes les interfaces peuvent etre directement alignees via des terminaux de connexion, ce qui est tres pratique. 7. Fournissant un trou de boulon de retenue de 4 pieces, facile e installer. 8. Le voyant d'etat du relais (rouge) Interface du module: 1. Le terminal de contrele du module: il dispose de 19 lignes d'interfaces, toutes les interfaces peuvent etre directement alignees avec du fil, pour la commodite de nos utilisateurs. 2. DC +: Terminaison connectee aux electrodes positives de l'alimentation en courant continu externe. 3. DC-: Terminaison connectee aux electrodes negatives de l'alimentation CC externe. 4. VRFF: l'extremite de contrele isolee par photoelectricite fait reference au fil de terre. 5. Si vous utilisez un niveau electrique eleve pour contreler: Le signal doit se connecter e l'electrode negative du panneau de commande de l'utilisateur. 6. Si vous utilisez un niveau electrique bas pour contreler: Le signal doit se connecter e l'electrode positive du panneau de commande de l'utilisateur. L'interface de contrele du relais: (CH1-CH16 en option) Si VREF connecte e l'electrode negative de la puissance, lorsque la terminaison e un niveau electrique eleve (par rapport e VREF), le relais va prendre en consequence. Si VREF connecte e l'electrode positive de la puissance, lorsque la terminaison e un niveau electrique bas (par rapport e VREF), le relais se declenchera en consequence. Re : Le module de relais isole est utilise pour adapter un mauvais environnement electromagnetique ou des occasions necessitant un bon signal, exigeant un effet isole complet, la puissance du panneau de commande de l'utilisateur (qui est la puissance de reference connectee au VERM) et la puissance de la source du module de relais (DC + / DC- ) doit etre differenciee, si ces deux puissances sont communes, alors ce n'est pas un effet isole complet, e ce moment, les utilisateurs peuvent choisir notre module de relais de type standard plus economique. Extremite de sortie du relais: Il y a 48 lignes d'interfaces, toutes les interfaces peuvent etre directement alignees avec du fil, pour la commodite de nos utilisateurs. NO1 e NO16: L'interface normalement ouverte du relais, elle est suspendue avant le demarrage du relais et court-circuite avec COM apres le ramassage. COM1 e COM16: interface commune du relais. NC1 e NC16: Interface normalement fermee du relais, elle court-circuite avec COM avant le ramassage du relais et se balance apres le ramassage du relais. Modele Longueur (cm) Largeur (cm) Hauteur (cm) 20A 1CH 5.5 2 1.5 20A 2CH 5.5 2.6 1.5 20A 4CH 6.9 5.1 1.5 20A 8CH 8.1 8 1.5 20A 16CH 16 8.5 1.5 Le forfait comprend: 1 x module de commande de relais , , , , , , ,
