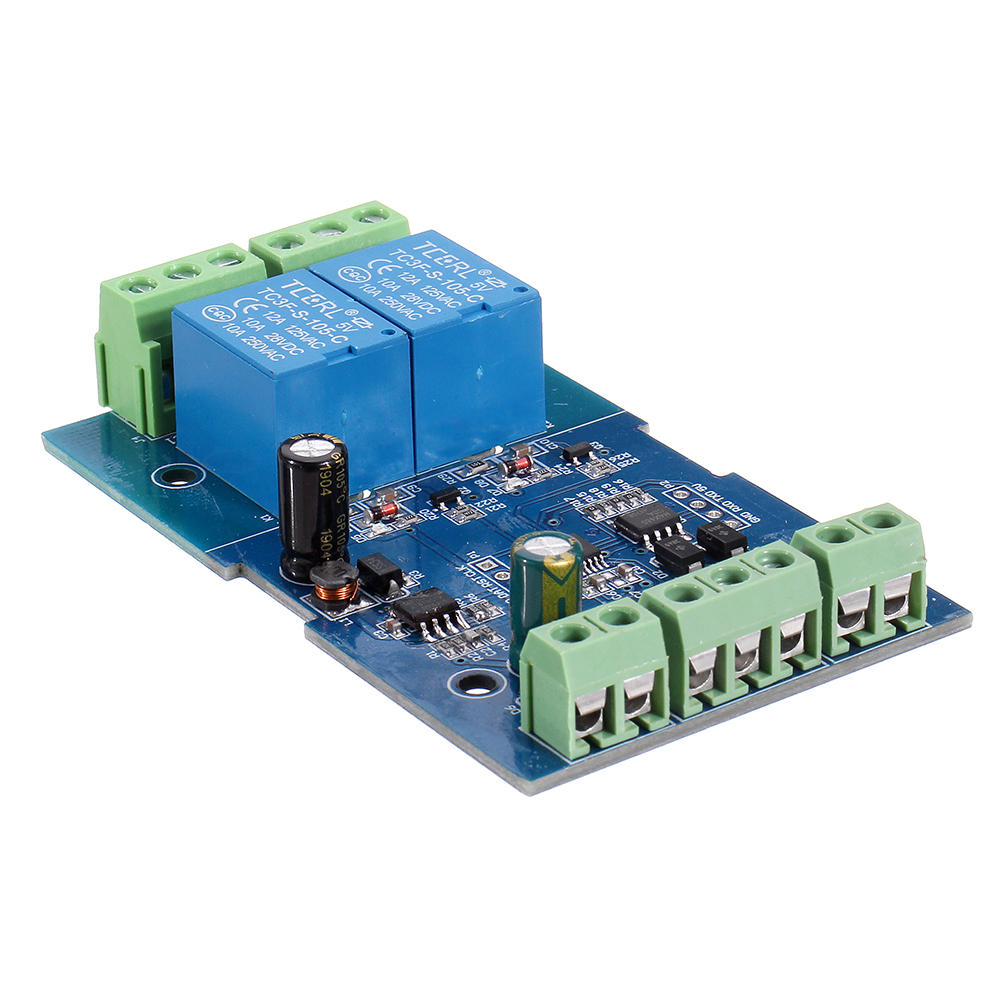

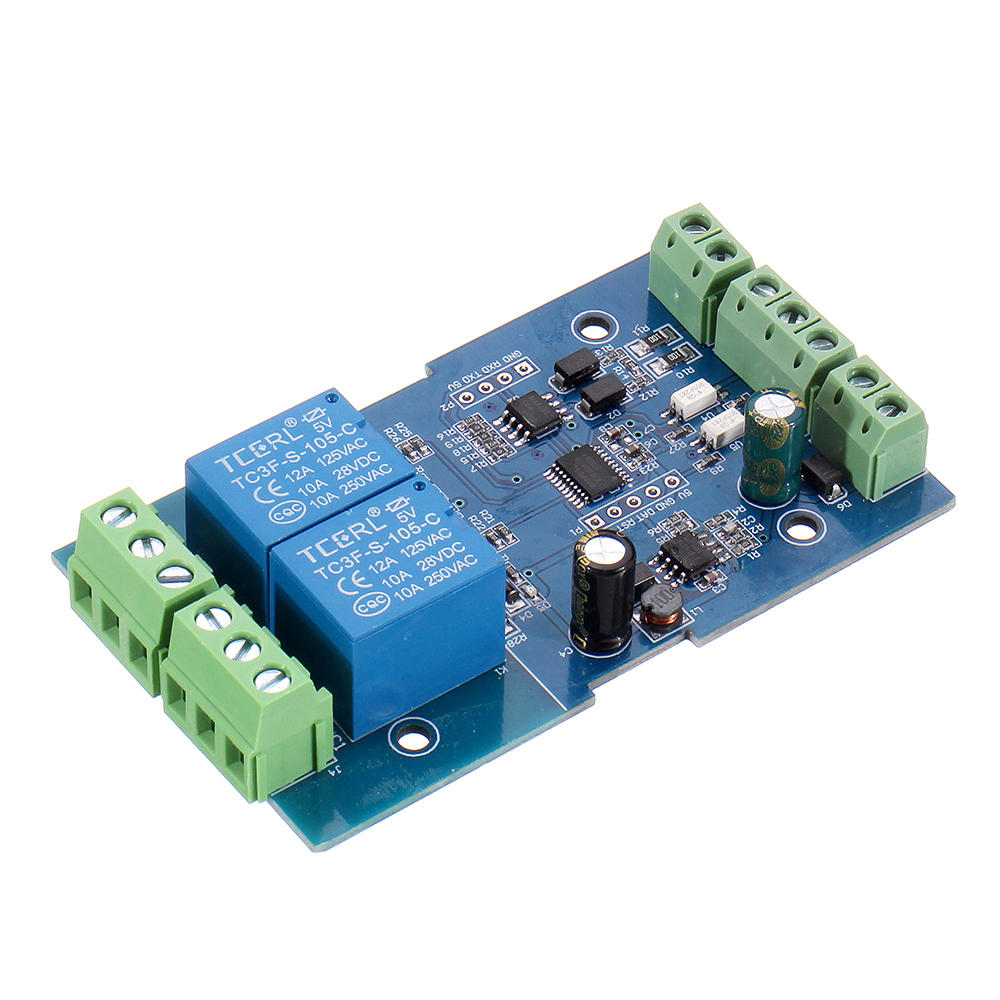

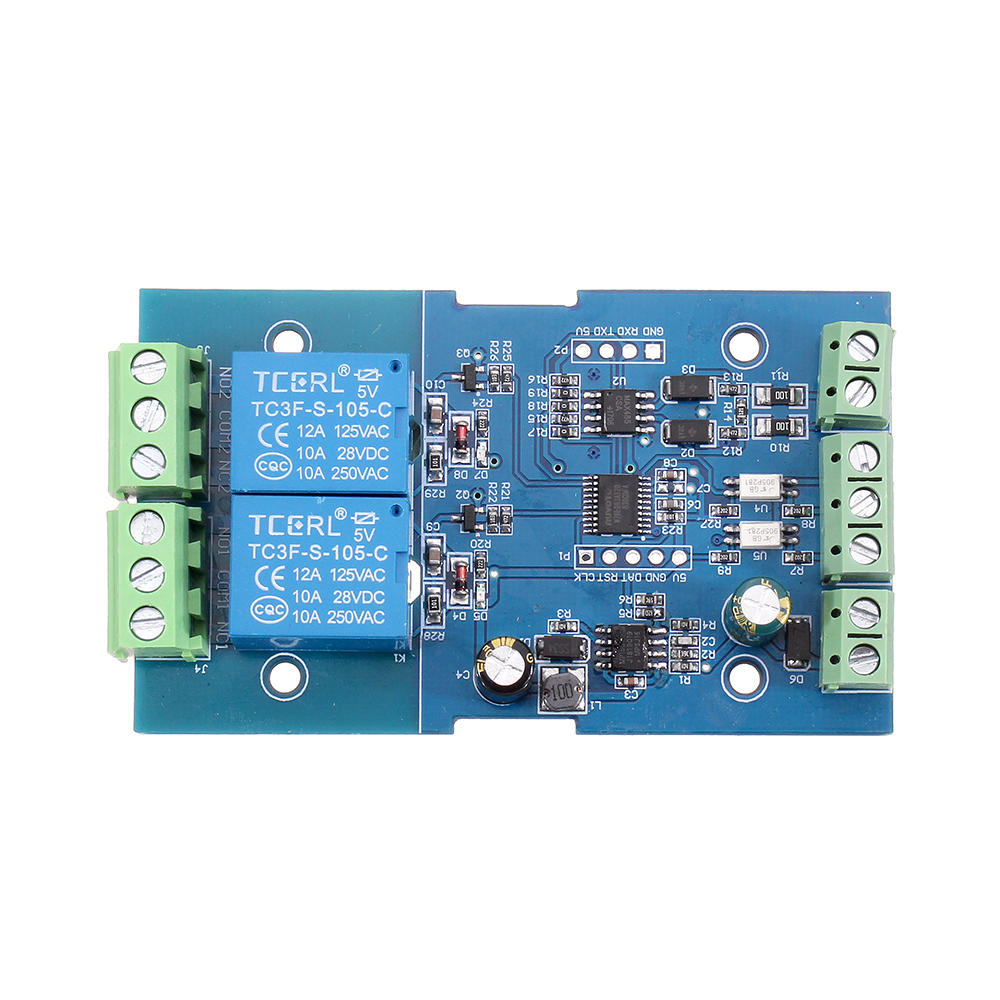

Module de relais double Modbus-Rtu 2 voies Commutateur Entree et sortie Contreleur de communication RS485 / TTL

Description

. La description: Le module de relais Modbus LC 2 canaux equipe d'un microcontreleur 8 bits mature et stable et d'une puce de communication de niveau RS485, adopte le protocole de communication standard au format MODBUS RTU RS485. Il peut realiser une detection de signal d'entree 2 bits et une sortie relais 2 bits. Il peut etre utilise pour des occasions de detection numerique ou de contrele de puissance. Fonctionnalites: 1. Prise en charge du protocole Modbus RTU 2. Prise en charge de l'interface UART RS485 / TTL 3. Indicateur de sortie en multi-mode 4. L'adresse peut etre definie 5. Soutenir la protection de connexion inverse d'entree 6. Sortie de commutateur de relais 7. Soutenez la fonction de memoire de parametre Parametres: 1. Nom de l'article: Module relais Modbus double 2. Tension de travail: DC 7V ~ 24V 3. Debit en bauds: 4800/9600 / 19600bps (9600bps par defaut) 4. Signal d'entree de l'optocoupleur: DC 3,3 V ~ 30 V 5. Definissez l'adresse: 1 ~ 255 6. Mode de contrele du relais: ON / OFF, Delay_ON, Delay_OFF mode 7. Temps de retard: 0 ~ 6553,5 s 8. Charge: AC 250V 10A ou DC 28V 10A 9. Protocole: Modbus RTU 10. Interface: RS485 / TTL UART 11. Canal de contrele: 2 canaux 12. Temperature de fonctionnement: -20 ? ~ 85 ? 13. Humidite de fonctionnement: 5% ~ 95% HR 14. Taille du module: 85 x 49 x 19 mm Commande Modbus RTU: 1. Supposons que l'adresse du peripherique soit 0xFF, donc renvoyez 00 10 00 00 00 01 02 00 FF EB 80 et le 9e octet est l'adresse du peripherique. 2. Activez le relais CH_1 (mode normal): Envoyer: FF 05 00 00 FF 00 99 E4 Retour: FF 05 00 00 FF 00 99 E4 Re _1: les 3e et 4e octets sont des adresses de relais. Il peut donc s'agir de 0x0000, 0x0001, 0x0002, 0x0003. Re _2: les 5th et 6e octets sont des donnees de relais. 0xFF00 signifie activer le relais et 0x0000 signifie desactiver le relais. 3. Desactivez le relais CH_1 (mode normal): Envoi: 05 05 00 00 00 00 D8 14 Retour: FF 05 00 00 00 00 D8 14 4. Activez le relais CH_2 (mode normal): Envoyer: FF 05 00 01 FF 00 C8 24 Retour: FF 05 00 01 FF 00 C8 24 5. Desactivez le relais CH_2 (mode normal): Envoi: FF 05 00 01 00 00 89 D4 Retour: FF 05 00 01 00 00 89 D4 6. Allumez tous les relais: Envoi: FF 0F 00 00 00 08 01 FF 30 1D Retour: FF 0F 00 00 00 08 41 D3 7. Desactivez tous les relais: Envoi: FF 0F 00 00 00 08 01 00 70 5D Retour: FF 0F 00 00 00 08 41 D3 8. Definissez l'adresse du peripherique sur 0x01: Envoyer: 00 10 00 00 00 01 02 00 01 6A 00 Retour: 00 10 00 00 00 01 02 00 01 6A 00 Re : Le 9eme btye est l'adresse de l'appareil. 9. Definissez l'adresse du peripherique sur 0xFF: Envoyer: 00 10 00 00 00 01 02 00 FF EB 80 Retour: 00 10 00 00 00 01 02 00 FF EB 80 10. Lisez l'adresse de l'appareil: Envoyer: 00 03 00 00 00 01 85 DB Retour: 00 03 02 00 FF C5 C4 Re : le 5th btye est l'adresse de l'appareil. 11. Lire l'etat du relais: Envoi: FF 01 00 00 00 08 28 12 Retour: FF 01 01 01 A1 A0 Re : Le 4e signifie que l'on relais. 0 signifie OFF et 1 signifie ON. 12. Lire les statuts d'entree de l'optocoupleur: Envoi: FF 02 00 00 00 08 6C 12 Retour: FF 02 01 01 51 A0 Re : Le 4eme signifie quelle entree. 0 signifie entree de signal de bas niveau et 1 signifie entree de signal de haut niveau. 13. Reglez le debit en bauds e 4800 bps: Envoi: FF 10 03 E9 00 01 02 00 02 4A 0C Retour: 10 03 FF E9 00 01 C5 A7 Re : Le 9e btye est la valeur du debit en bauds. 0x02 est de 4800 bps. 0x03 est 9600bps. 0x04 est 19200bps. 14. Reglez le debit en bauds e 9600 bps: Envoi: 10 03 FF E9 00 01 02 00 03 8B CC Retour: 10 03 FF E9 00 01 C5 A7 15. Reglez le debit en bauds e 19200 bps: Envoi: 10 03 FF E9 00 01 02 00 04 CA 0E Retour: 10 03 FF E9 00 01 C5 A7 16. Activez le relais CH_1 (mode de clignotement 2S): Envoyer: FF 10 00 03 00 02 04 00 04 00 14 C5 9F Retour: 10 00 03 00 02 A4 16 FF Re _1: les 3e et 4e octets sont des adresses de relais. Donc CH1 ~ CH4 peut etre 0x0003, 0x0008, 0x000D, 0x0012. Note_2: Les 10e et 11e octets sont des temps de retard en seconde. Le temps de retard minimum est de 0,1 s. Le relais s'eteindra apres le temps de retard. Ainsi, le temps de retard dans cette commande est: 0x0014 * 0.1 = 2S. 17. Desactivez le relais CH_1 (mode clignotant 3S): Envoi: 10 00 03 00 02 04 00 02 00 1E A5 99 Retour: 10 00 03 00 02 A4 16 FF Re : Le relais sera active apres le temps de retard. Ainsi, le temps de retard dans cette commande est: 0x001E * 0.1 = 3S. Le forfait comprend: 1 x module relais double Modbus
