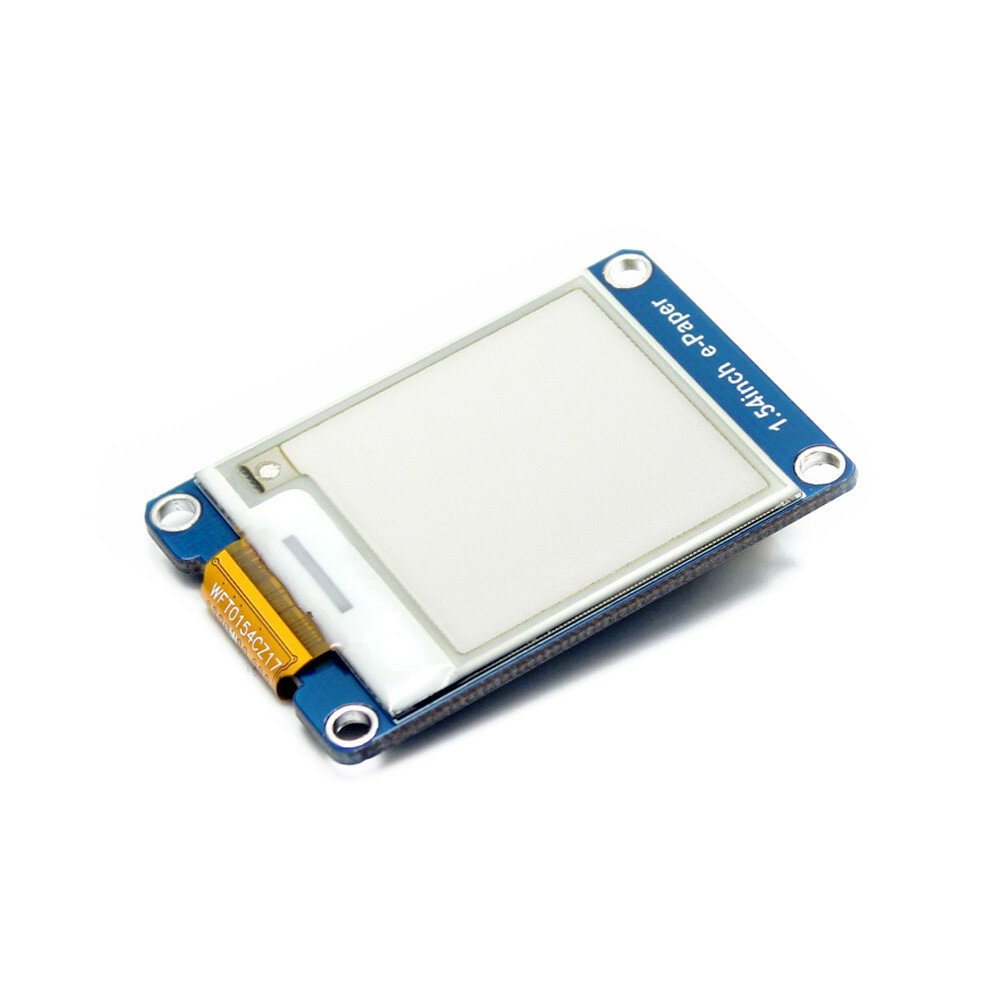

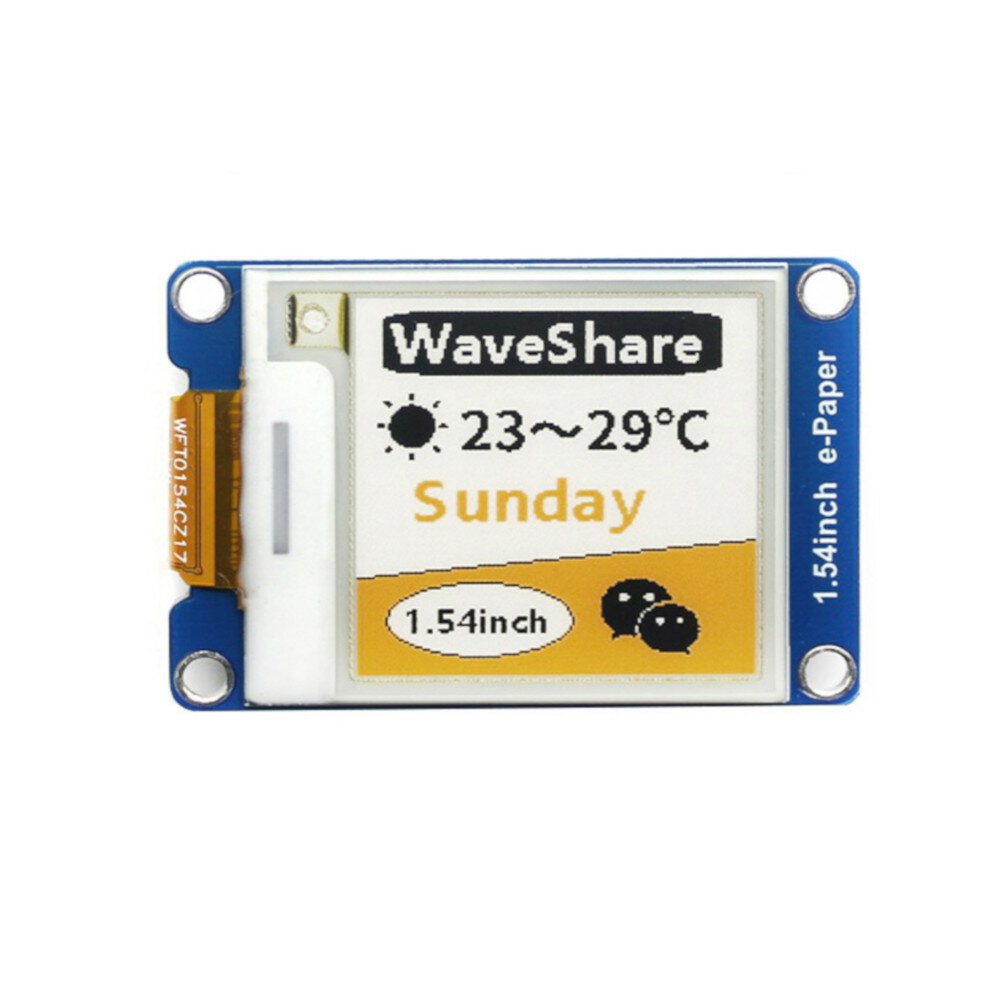

Module d’ecran e encre Wavesharee 1,54 pouces 152×152 Papier electronique Interface SPI Jaune Noir et blanc Affichage trois couleurs

Description

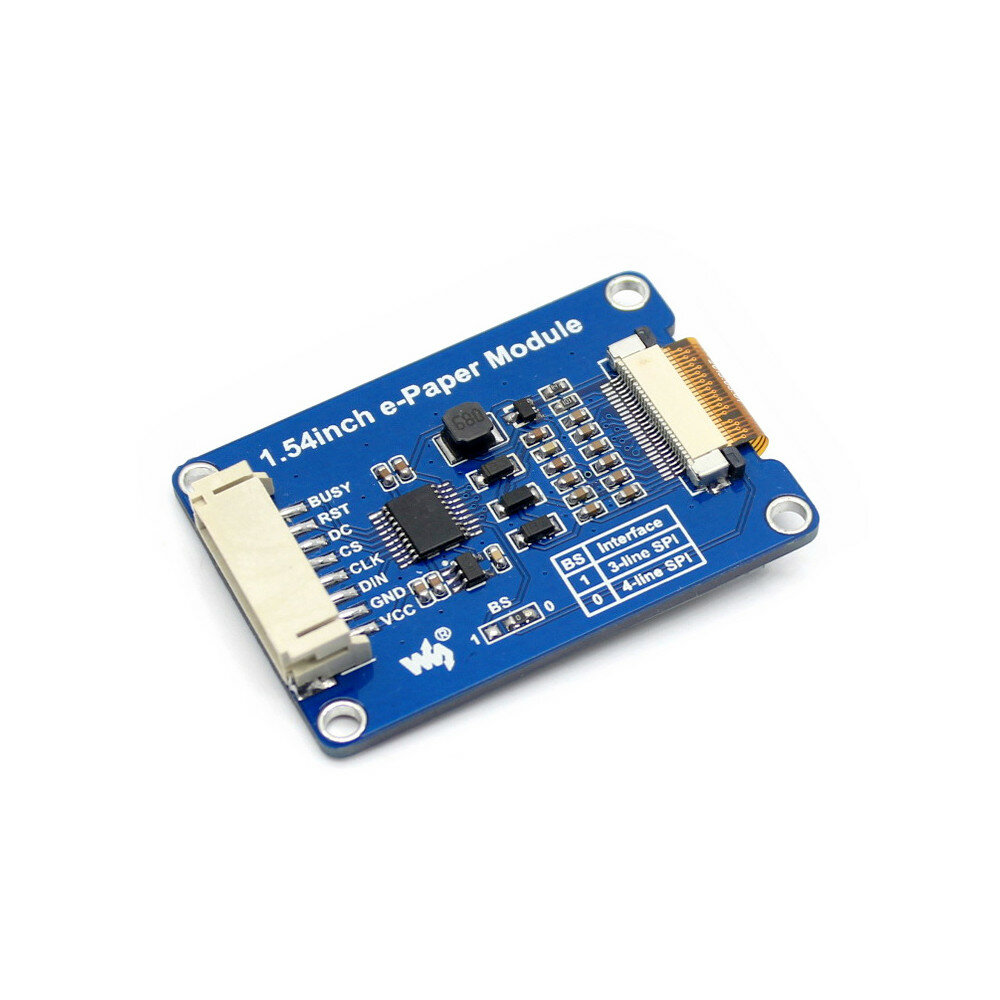

. Documents: Schematic: Click here to open Sample tutorial: Click here to open Datasheet: Click here to open Github: Click here to open Traits: Aucun retroeclairage n'est necessaire et le contenu d'affichage du dernier ecran peut etre conserve longtemps apres la mise hors tension Tres faible consommation d'energie, ne consomme essentiellement de l'energie que lors du rafraechissement Interface de contrele SPI, peut etre connectee e Raspberry / Nucleo et e d'autres cartes de contrele principales Parametre: Tension de fonctionnement: 3,3 V Interface de communication: SPI 3 fils, SPI 4 fils Dimensions: 48 mm e 33 mm Taille de l'ecran: 27,51 mm e 27,51 mm Distance de point: 0,181 e 0,181 Resolution: 152 e 152 Couleur d'affichage: jaune, noir, blanc Niveau de gris: 2 Rafraechissement global: 27 s Rafraechir la consommation d'energie: 26,4 mW (typ.) Consommation electrique en veille: 170 e Description de l'interface: VCC: 3,3 V GND: GND VACARME: broche MOSI de communication SPI CLK: broche SCK de communication SPI CS: broche de selection de puce SPI (active faible) DC: broche de contrele de donnees / commande (haut niveau signifie donnees, bas niveau signifie commande) RST: broche de reinitialisation externe (reinitialisation de bas niveau) OCCUPe: broche de sortie d'etat occupe (niveau bas signifie occupe) Correspondance des broches de connexion Tarte aux framboises: e-papier Tarte aux framboises Code BCM2835 Carte Numero de broche physique VCC 3.3V 3.3V GND GND GND VACARME MOSI 19 CLK SCLK 23 CS CE0 24 DC 25 22 RST 17 11 OCCUPe 24 18 Correspondance des broches de connexion Jetson nano: e-papier Kit de developpement Jetson Nano Code BCM2835 Carte Numero de broche physique VCC 3.3V 3.3V GND GND GND VACARME 10 (SPI0_MOSI) 19 CLK 11 (SPI0_SCK 23 CS 8 (SPI0_CS0) 24 DC 25 22 RST 17 11 OCCUPe 24 18 Correspondance des broches de connexion STM32F103ZET: e-papier STM32 Vcc 3.3V GND GND VACARME PA7 CLK PA5 CS PA4 DC PA2 RST PA1 OCCUPe PA3 Correspondance des broches de connexion Arduin UNO: e-papier Arduin Vcc 5V GND GND VACARME D11 CLK D13 CS D10 DC D9 RST D8 OCCUPe D7 Le forfait comprend: Module e-papier 1 x 1,54 pouces (C) 1 x XH2.54 8PIN ceble 20cm
