Module FT232H USB vers port serie Multifonction haut debit USB vers JTAG UART FIFO SPI I2C

Description

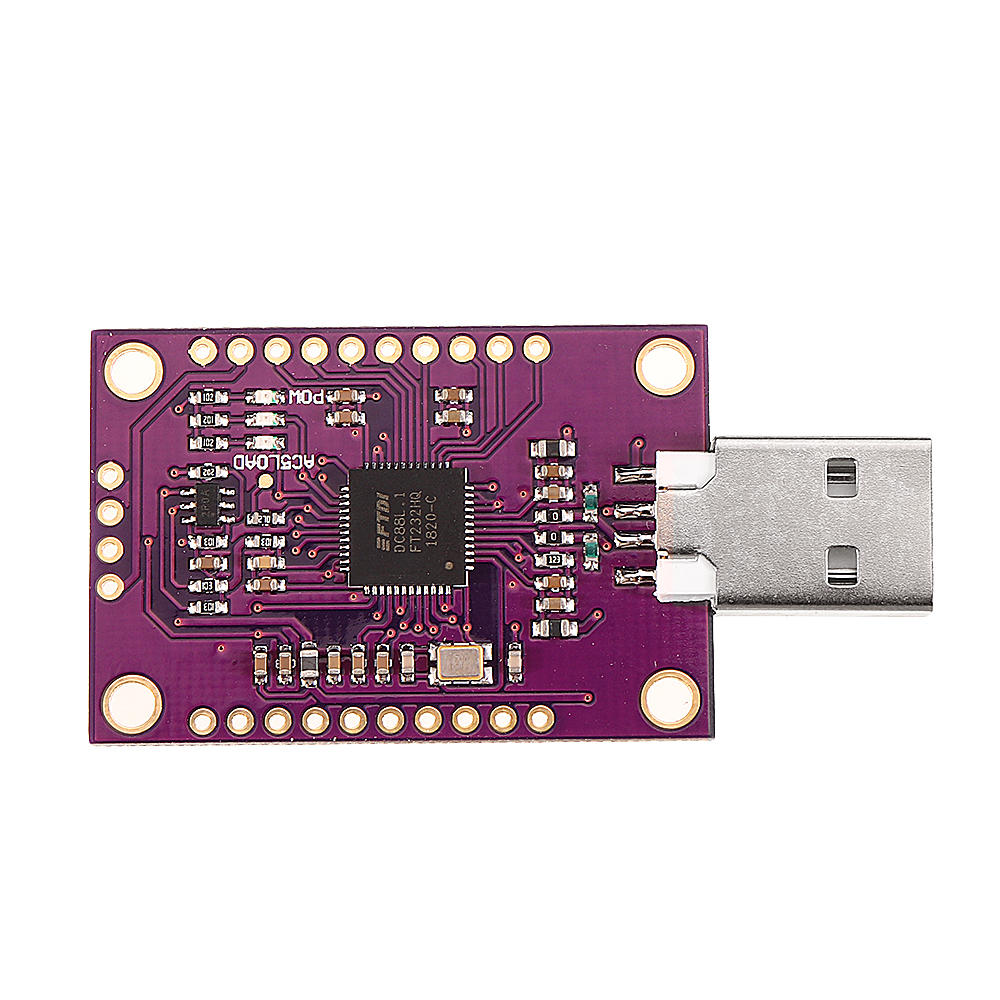

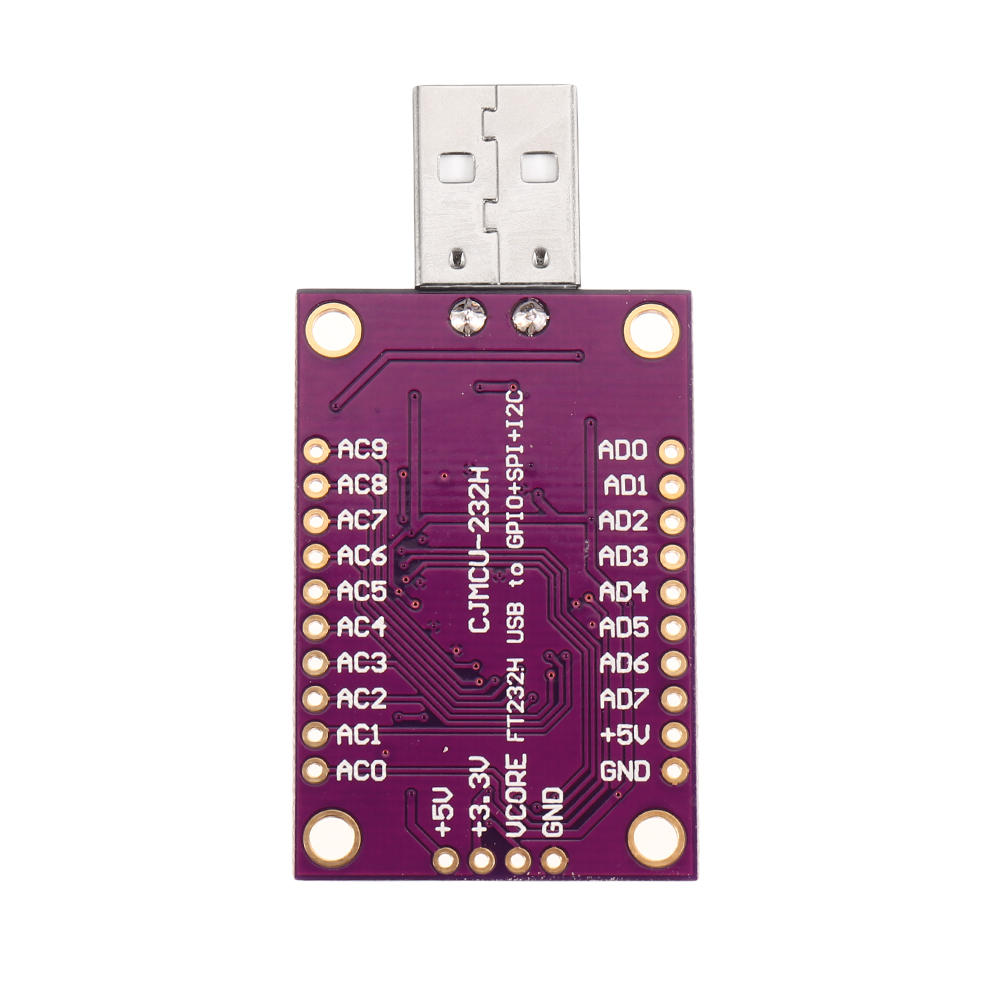

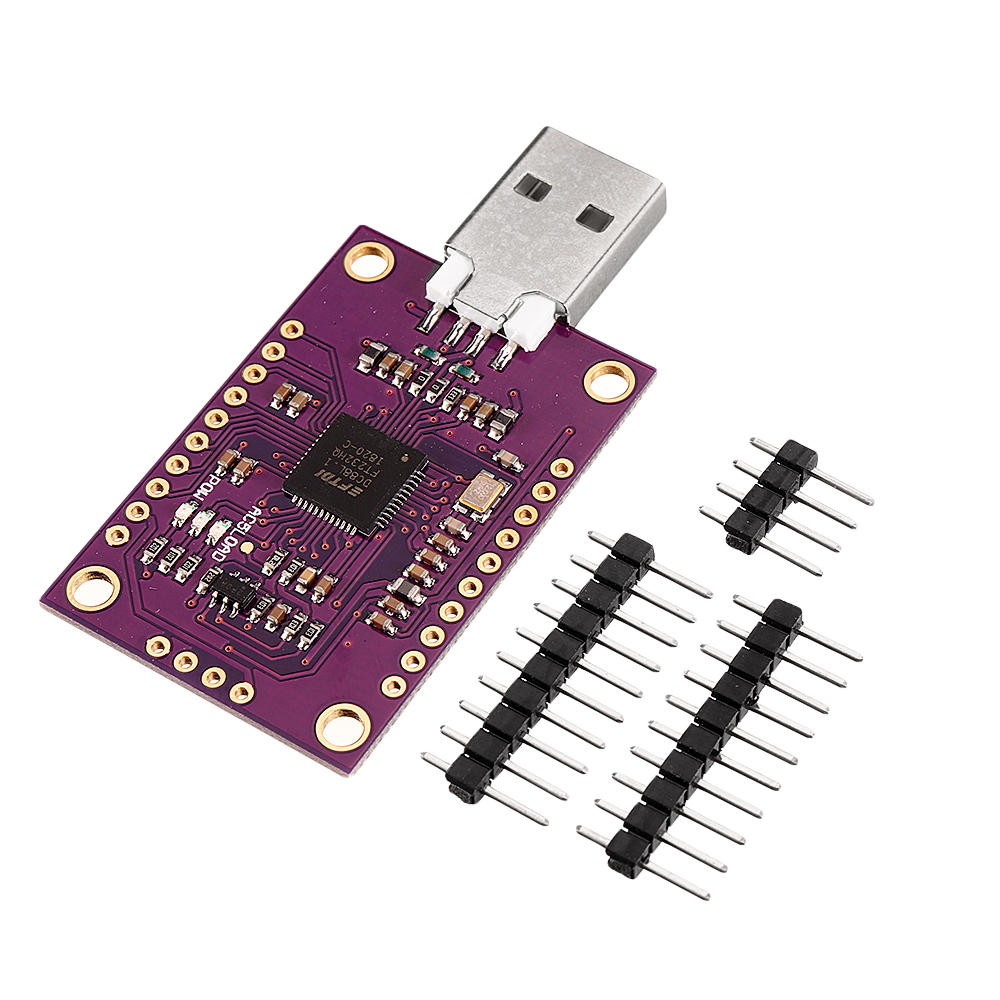

. Applications: USB simple vers UART (RS232, RS422 ou RS485) USB vers FIFO USB vers FT1 248 USB e JTAG USB vers SPI USB e I2C USB e Bit-Bang Interface serie USB vers rapide Interface cible USB vers CPU (en memoire) Le CJMCU-FT232H est un circuit integre USB 2.0 haut debit (480 Mo / s) e UART / FIFO. Il peut etre configure dans diverses interfaces serie ou parallele standard. Le FT232H presente les fonctionnalites avancees suivantes: Ports USB / serie / parallele e canal unique avec une variete de configurations. Protocole USB complet gere sur la puce. Aucune programmation de micrologiciel specifique e l'USB n'est requise. Compatible USB 2.0 haute vitesse (480 Mbits / seconde) et pleine vitesse (12 Mbits / seconde). Moteur serie synchrone multi-protocole (MPSSE) pour simplifier la conception du protocole serie synchrone (USB e JTAG, I2C, SPI (MASTER) ou bit-bang). Debit de transfert de donnees UART jusqu'e 12 Mbauds. (RS232 Debit de donnees limite par le decaleur de niveau externe). Mode FIFO USB e asynchrone 245 pour un taux de transfert de donnees allant jusqu'e 8 Mo / s. Mode FIFO parallele e USB 245 synchrone pour transferts jusqu'e 40 Mo / s Prend en charge une interface proprietaire semi-duplex FT1248 avec un bus de donnees bidirectionnel configurable en largeur (largeur de 1, 2, 4 ou 8 bits). Le mode d'interface FIFO de type CPU simplifie la conception de l'interface du processeur. Option d'interface serie rapide. Les pilotes VCP (Virtual Com Port) et Direct (D2XX) exempts de redevance de FTDI eliminent dans la plupart des cas la necessite de developper des pilotes USB. Temporisation reglable du tampon de reception. Le forfait comprend: 1 module FT232H USB vers port serie
