Module sans fil COMMU Extend RS485 / port TTL CAN / I2C avec kit EP32 MCP2515 TJA1051 SP3485, carte de developpement

Description

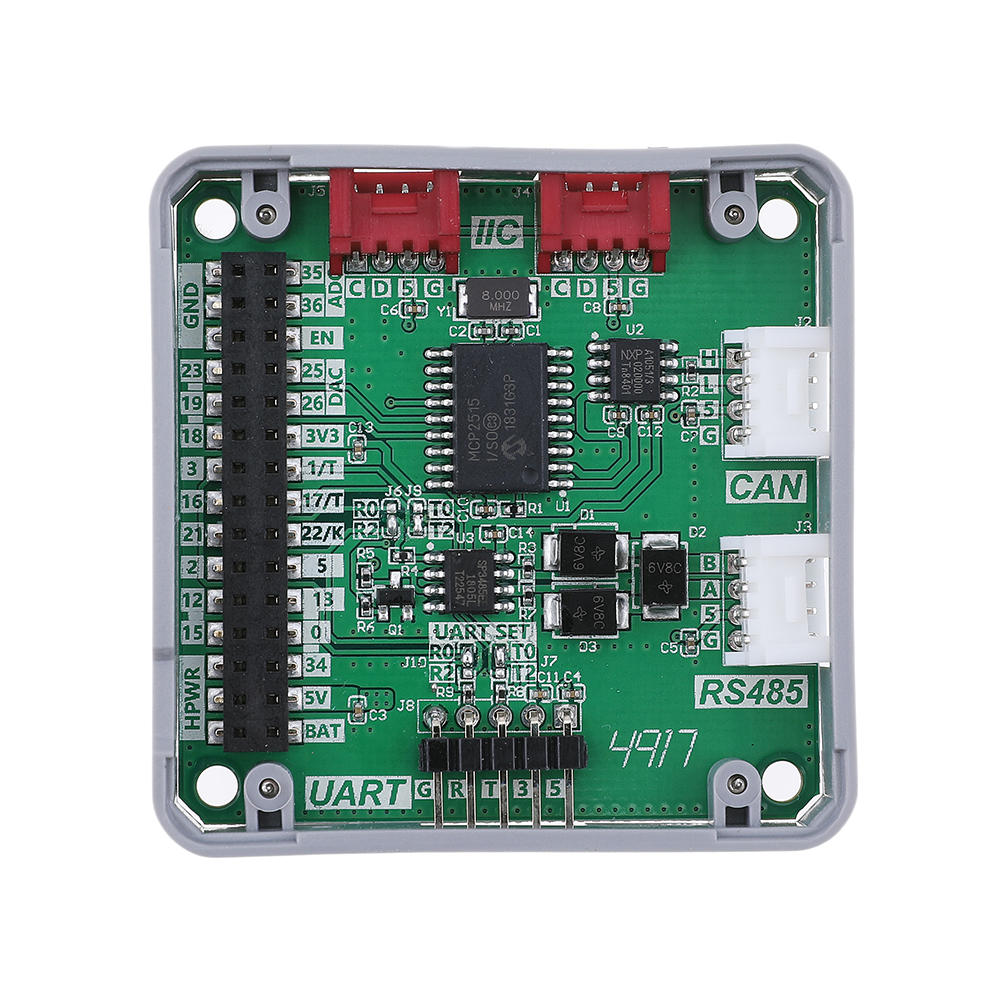

. La description: COMMU est un convertisseur d'interface de communication multiple. Integre e 2IIC, 1TTL, 1POUVEZ, 1RS485. Apparemment, COMMU a emballe avec la plupart des communications en serie. Connexion par defaut: TTL - UART0, RS485 - UART2. etant donne que la reaffectation de la carte de broches ESP32 est auerisee, vous pouvez reaffecter ou reaffecter l'interface TTL ou l'interface RS485 e d'autres broches. Faites attention e l'interface TTL. C'est une interface UART en realite par defaut. Mais vous pouvez le changer pour vous connecter e UART2 apres avoir change ces cavaliers (J6, J7, J9, J10). Caracteristiques du produit: 2x I2C Interface 1x interface POUVEZ 1x RS485 Interface 1x interface TTL Contreleur POUVEZ: MCP2515-1 / SO emetteur-recepteur RS485: SP3485EN-L / TR Taille du produit: 54.2mm x 54.2mm x 12.8mm Poids du produit: 13,5 g Emballage inclus: 1x M5Stack module COMMU PinMap: POUVEZ Puce ESP32 POUVEZ_CS GPIO12 POUVEZ_INT GPIO15 POUVEZ_SCK GPIO18 POUVEZ_MISO GPIO19 POUVEZ_MOSI GPIO23 I2C Interface Puce ESP32 IIC_SDA GPIO21 IIC_SCL GPIO22 Lien connexe: Video officielle Forum Fiche technique SP3485 MCP2515 EasyLoader cliquer pour telecharger EasyLoader 1.EasyLoader est un graveur de programme simple et rapide. Chaque page de produit contient un programme de cas lie e un produit pour EasyLoader. 2.Apres avoir telecharge le logiciel, double-cliquez pour executer l'application, connectez le peripherique M5 e l'ordinateur via le ceble de donnees, selectionnez les parametres du port, puis cliquez sur "Breler" pour commencer e breler. 3.Le CP210X (pilote USB) doit etre installe avant que EasyLoader ne soit grave. Cliquez ici pour voir le didacticiel d'installation du pilote Exemple: pour IDE Communication POUVEZ Voici deux exemples de COMMU pour la communication POUVEZ, le transmetteur et le recepteur. Appuyez sur le bouen A pour envoyer le message et affichez le message reeu e l'ecran. etape 1: Copie Fichier MCP_POUVEZ_lib e C:UsersDocumentslibraries, etape 2: Ouvrir le fichier de projet commu_can_transmitter.ino, et commu_can_receiver.ino etape 3: Compilez et telechargez les deux projets sur deux M5Cores separement. Le code ci-dessous est incomplet (juste pour utilisation). Si vous voulez le code complet, s'il vous plaet cliquez sur ici. / * commu_can_transmitter.ino * / #comprendre #comprendre #comprendre "m5_logo.h" #define POUVEZ0_INT 15 // Definissez INT sur la broche 2 MCP_POUVEZ POUVEZ0 (12); // Definit CS sur la broche 10 // donnees d'octet de declaration [8] = {0x00, 0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07}; // initialization M5.begin(); POUVEZ0.begin(MCP_ANY, POUVEZ_1000KBPS, MCP_8MHZ); /* Change e normal mode e allow messages ebe transmitted */ POUVEZ0.setMode(MCP_NORMAL); // send data POUVEZ0.sendMsgBuf(0x100, 0, 8, data);
