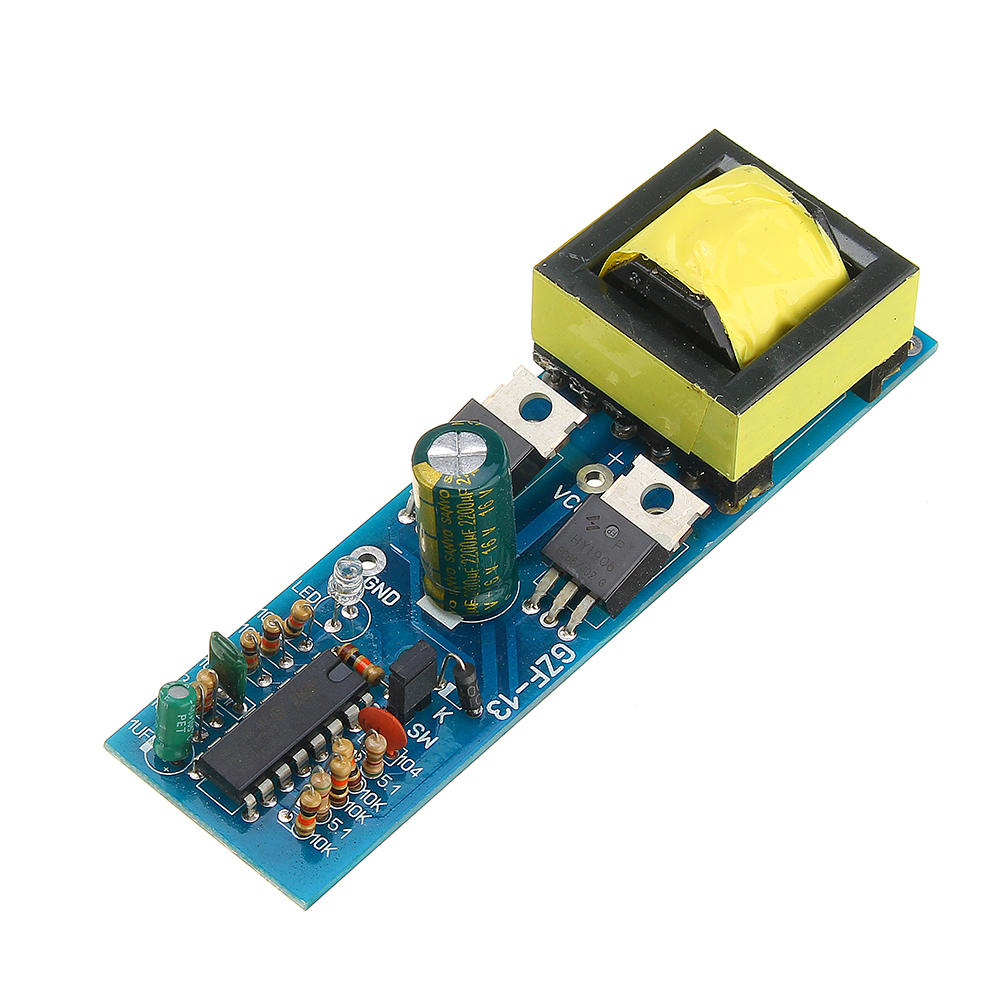

Module simple 150W d’appoint de propulseur de pre-etage d’inverseur de courant alternatif de CC-CA 12V e 220V 110V

Description

. La description: Puissance: 50-150W Entree: DC12V Sortie: 220V Courant statique: environ 0,05A Forme d'onde de sortie: onde carree haute frequence Frequence de sortie: environ 20KHz Protection: pas de protection Le circuit imprime est compose de panneaux de qualite militaire et mesure 3 x 10 cm. Il est principalement utilise pour: le bricolage electronique. Preampli Inverter. Re : 1. Cette carte est une sortie CA haute frequence e onde carree, elle ne peut donc pas etre utilisee par des appareils inductifs generaux, tels qu'un moteur electrique, un ventilateur electrique, un transformateur e bobine, etc. 2. Lors de la connexion e une petite charge (lampe LED, chargeur de telephone portable, decodeur DVD, etc.), il est recommande de connecter la tension de sortie e un point bas, tel que: 172V ou 200V. 3. Il est recommande d'augmenter le dissipateur thermique lorsque la charge fonctionne pendant une longue periode (=100W). 4. L'alimentation ne peut pas etre inversee. L'autre alimentation et la ligne electrique doivent avoir suffisamment de courant. 5. Ne surchargez pas la sortie et ne court-circuitez pas. 6. La mesure de sortie universelle sans tension e haute frequence de sortie indiquera une valeur elevee (n'est pas correcte, ni une tension reelle) Le ceblage de sortie par defaut est le suivant: "Pour reference uniquement" V0 - V2 = 110V V0 - V3 = 175V V0 - V4 = 200V V0 - V5 = 220V V5 - V4 = 20V V5 - V3 = 45V V5 - V2 = 110V V4 - V3 = 28V V4 - V2 = 90V V3 - V2 = 62V Le forfait comprend: 1 x module d'alimentation
