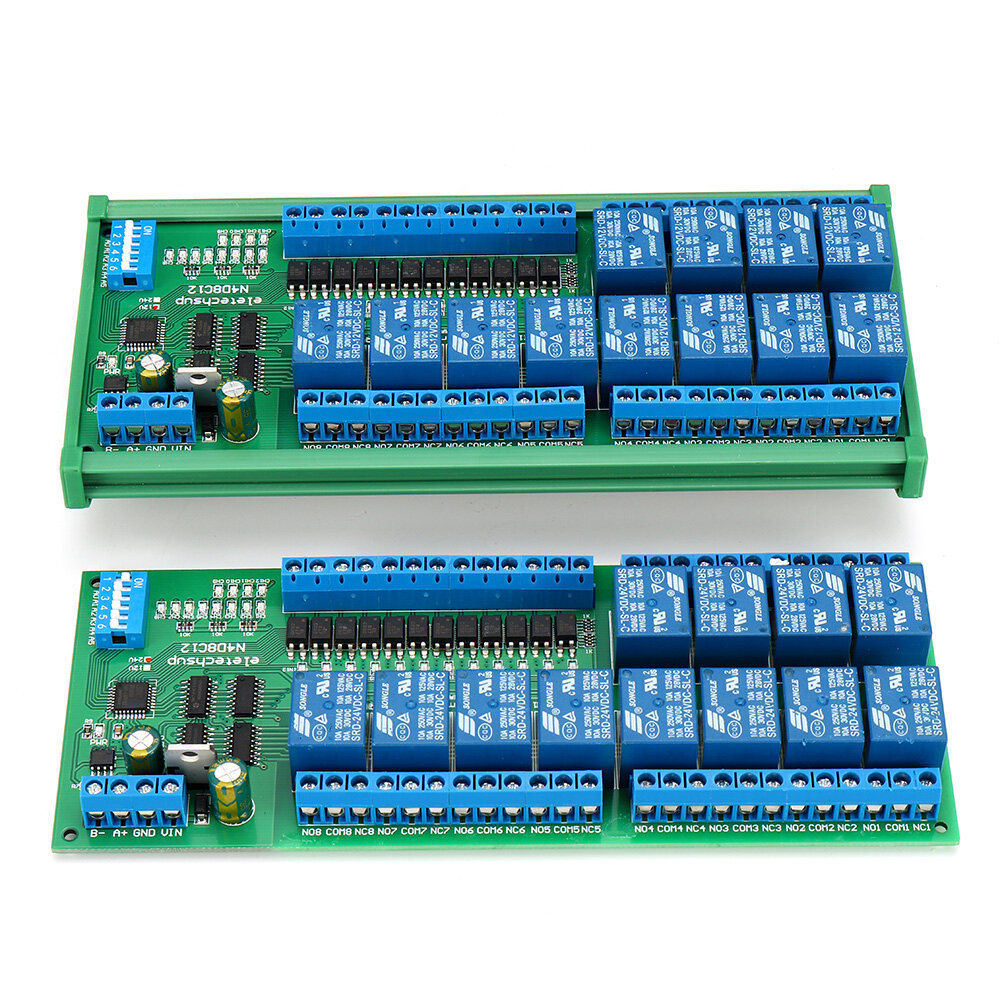

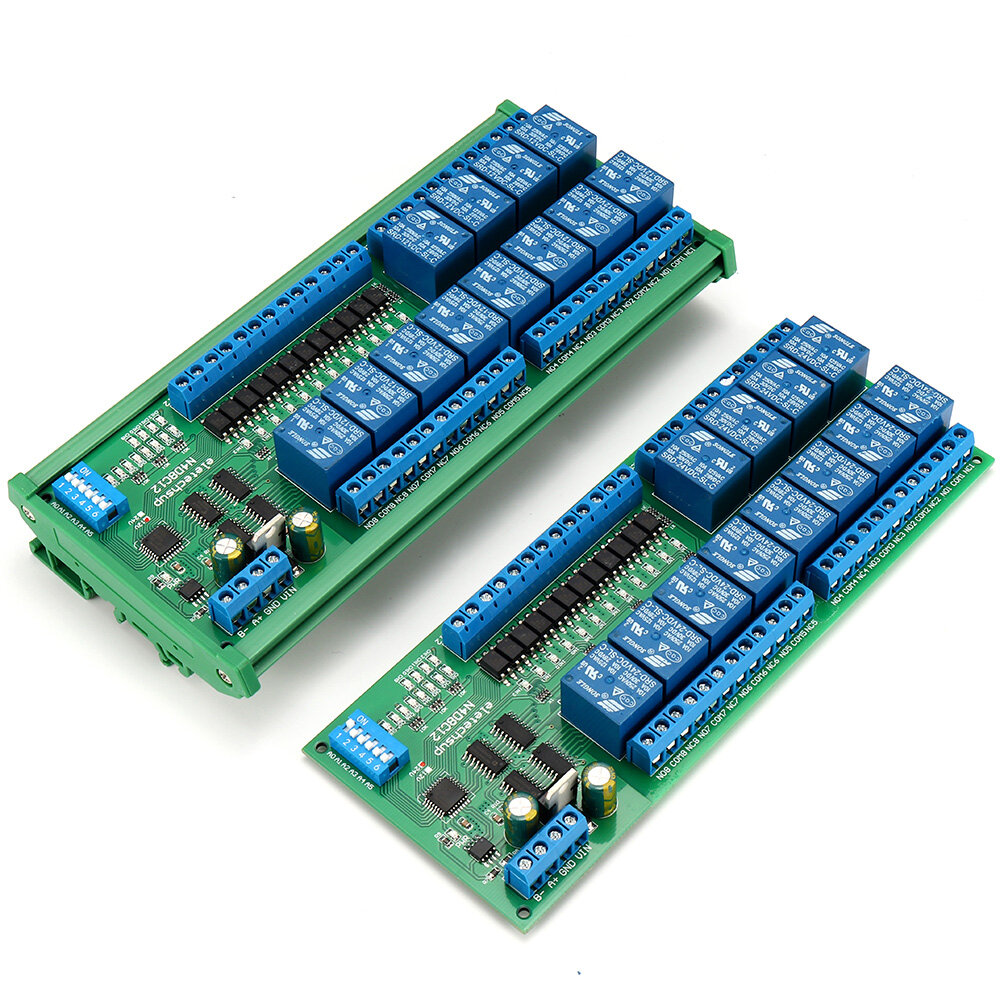

N4D8C12 Isolation 12V / 24V RS485 Relais Modbus RTU Protocole DIN35 Rail Shell PLC Facultatif – 12V Conseil seulement

Description

. Traits: 1. tension de fonctionnement: DC 12 V (version 12 V); 24V (version 24V) EN OPTION 2. Courant de fonctionnement: veille 14MA, 1 relais de conduction 44MA, 2 relais de conduction 69MA, 3 relais de conduction 95MA, 4 relais de conduction 121MA, 5 relais de conduction 149MA, 6 relais de conduction 175MA, 7 relais conduisent 199MA, 8 relais conduisent 226MA, etc. 3. 12 ports d'entree optiquement isoles (NPN est actif au niveau bas), et la relation entree / sortie peut etre definie sur associee (par defaut) et non associee via des commandes. 4. Ouvrir, fermer, jog, auto-verrouillage, verrouillage, retard, verrouillage entre deux canaux, sept modes de fonctionnement 5. L'instruction MODBUS prend en charge le code de fonction 03 06 16 6. Le delai maximum sous l'instruction MODBUS est de 255 secondes 7. Les commandes AT peuvent etre entrees par le super terminal de port serie (assistant serie); Les commandes MODBUS peuvent egalement etre entrees par "Modbus Poll" en plus de l'entree super terminal du port serie 8. En mode de commande MODBUS, jusqu'e 64 appareils peuvent etre utilises en parallele 9. Le debit en bauds par defaut est 9600BPS, vous pouvez selectionner le debit en bauds 2400 4800 19200 BPS via le cavalier 10.Taille: 180 * 72 * 20mm (carte de circuit imprime); 184 * 88 * 42mm (boete avec rail de guidage) 11. Poids: 190g (circuit imprime); 318g (avec boete de rail) 12. Charge maximale: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDC Parametres de la boete de rail DIN: Modele de produit: UM72 La couleur verte Largeur: convient e l'utilisation de la largeur du circuit imprime UM72 Classe d'isolation: grade VO ignifuge Longueur de la plaque de base: convient pour un circuit imprime de 18 cm Poids net: 128 grammes Methode d'installation: rail DIN35 et C45 Le forfait comprend: 1 x carte relais
