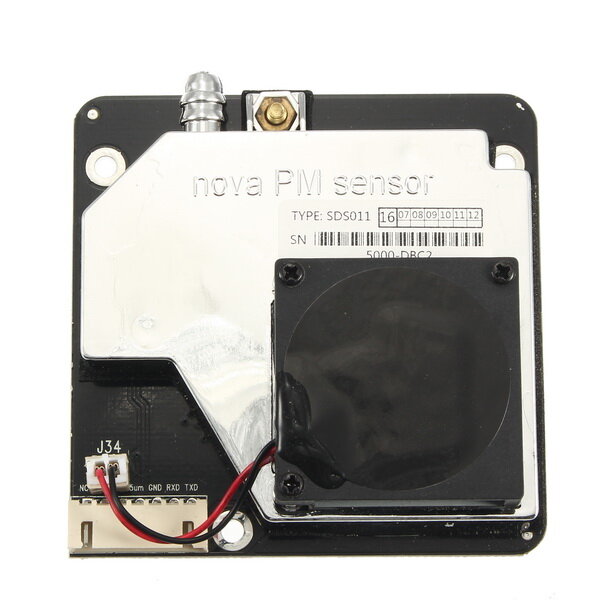

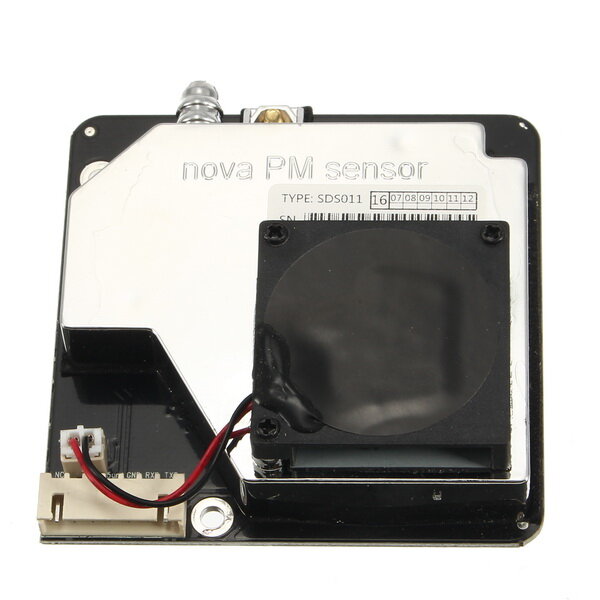

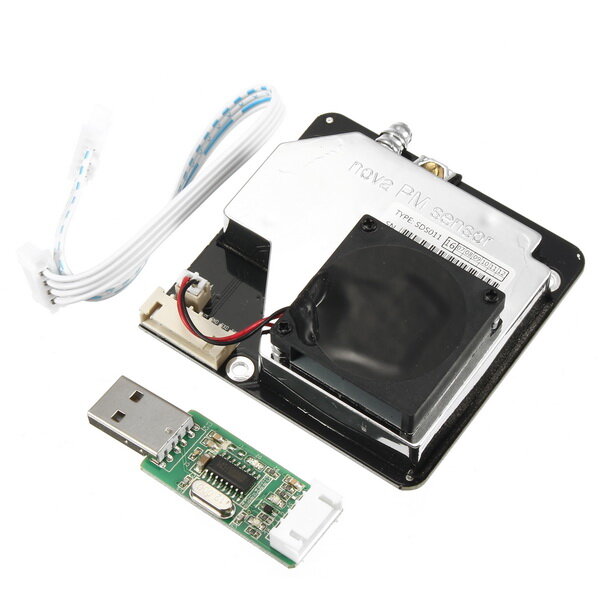

Nova PM Capteur SDS011 Haute Precision Laser PM2.5 Air Qualite Detection Capteur Module

Description

. Vue d'ensemble: Le SDS011 utilisant le principe de la diffusion laser, peut obtenir la concentration de particules entre 0,3 et 10 s dans l'air. Il est dote d'une sortie numerique et d'un ventilateur integre stable et fiable. Caracteristiques: 1. Precision et fiabilite: detection laser, stabilite, bonne coherence; 2. Reponse rapide: le temps de reponse est de moins de 10 secondes lorsque la scene change; 3. Integration facile: la sortie UART (ou la sortie IO peut etre personnalisee), ventilateur integree; 4. Haute resolution: resolution de 0.3ug / m3. Champ d'application: Detecteur PM2.5 Purificateur Echangeurs d'air Systeme de filtrage Principe de fonctionnement: Utilisation du principe de diffusion laser: La diffusion de la lumiere peut etre induite quand les particules traversent la zone de detection. La lumiere dispersee est transformee en signaux electriques et ces signaux seront amplifies et traites. Le nombre et le diametre des particules peuvent etre obtenus par analyse car la forme d'onde du signal a certaines relations avec le diametre des particules. Parametres techniques: Non. Article Parametre 1 Mesurer la sortie PM2.5, PM10 2 Gamme 0,0-999,9 ug / m3 3 Tension d'alimentation 5V 4 Courant de travail maximal 100MA 5 Courant de sommeil 2 MA 6 Plage de temperature de fonctionnement -20-50 ? 7 Temps de reponse 1s 8 Frequence de sortie de donnees serie 1 Time/s 9 Resolution du diametre des particules Moins de 0.3um 10 Erreur relative Dix% 11 Taille du produit 71x70x23mm Specification de l'interface: Prenom Explique 1 CTL Broche de Commande, reservee 2 1Um > Concentration de particules de 0,3 micron, sortie PWM 3 5V Entree d'alimentation 5V 4 25Um > Concentration de particules de 2,5 microns, sortie PWM 5 GND GND 6 R Recepteur de port serie RX 7 T Transmission de port serie TX PS: le pitch de l'interface est de 2,54 mm Protocole de communication: Protocole de communication en serie: 9600 8N1. (Taux de 9600, bits de donnees 8, parite aucun, bits d'arret 1) Cycle de communication du rapport serie: 1 + 0,5 seconde Cadre de donnees (10 octets): en-tete de message + Commande + donnees (6 octets) + somme de contrele + message Le nombre d'octets Prenom Contenu 0 Entete de message AA 1 Commande C0 2 Donnees 1 PM2.5 octet faible 3 Donnees 2 PM2.5 octet eleve 4 Donnees 3 PM10 petit octet 5 Donnees 4 PM10 haut-octet 6 Donnees 5 0 (Reserve) 7 Donnees 6 0 (Reserve) 8 Somme de contrele Somme de contrele 9 Remorque de message UN B Checksum: donnees 1 + donnees 2 + ... + donnees 6 Contenu des donnees PM2.5: PM2.5 (ug / m3) = ((PM2.5 haut-octet * 256) + PM2.5 octet faible) / 10 Contenu des donnees PM10: PM10 (ug / m3) = ((PM10 haut-octet * 256) + PM10 faible octet) / 10 Emballage inclut: 1 x Nova PM capteur SDS011 haute precision laser PM2.5 capteur de qualite de l'air Module de detection
