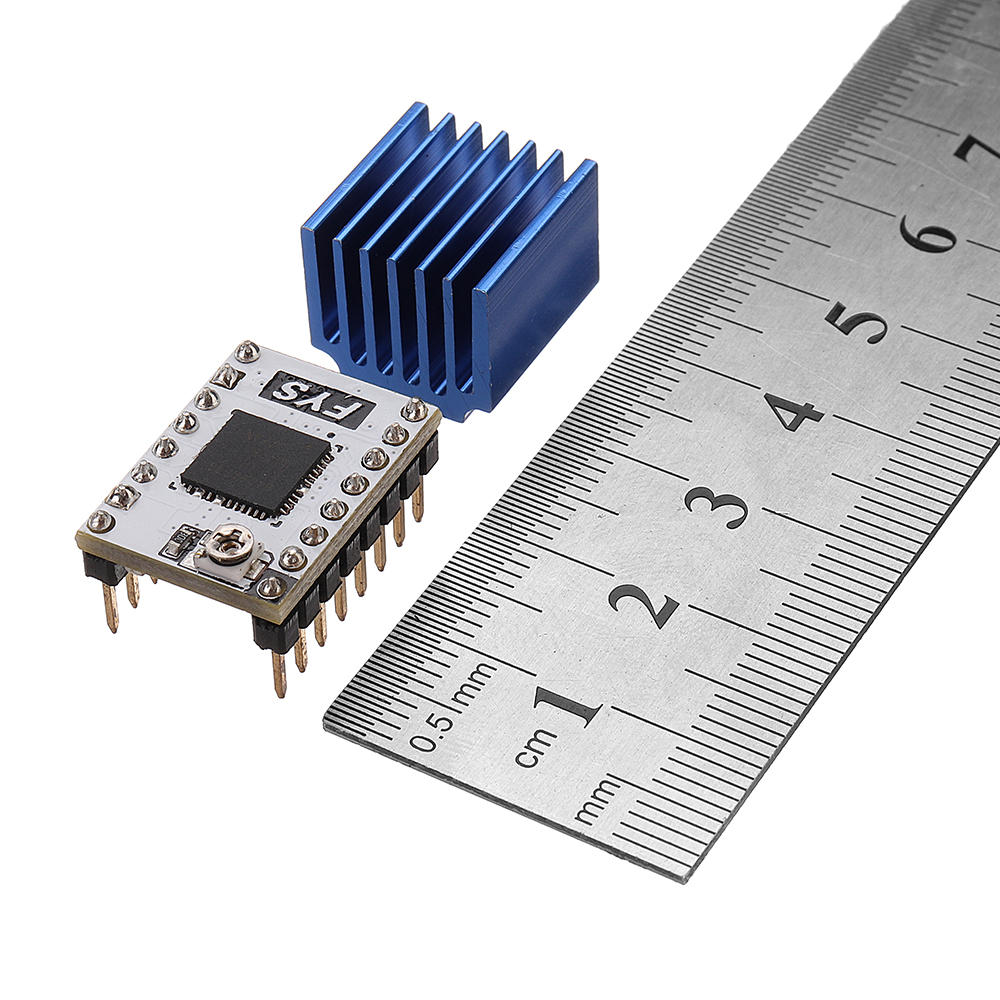

Pilote de moteur pas e pas de l’etape S109 de l’imprimante 3D 4A 50V avec le radiateur pour le moteur pas e pas 57 / Pin Pololu

Description

. Introduction: ? Le pilote S109 est base sur la conception de la puce pilote du moteur pas e pasTB67S109. ? Il utilise quatre couches de PCB de precipitation en cuivre epais avec traitement automatique des patchs. Ce pilote utilise l'interface de contrele de l'indexeur (DIR / STEP). ? Il peut conduire le moteur pas e pas 57, compatible avec la definition de broche Pololu. ? Il peut etre utilise directement en remplacement du module A4988. Les Caracteristiques principales: 1. utiliser quatre couches de PCB en or epais depose en cuivre. 2. permettre le pas complet, demi-etape, 1/4, 1/8, 1/16, 1/32 pas. 3. tension d'entree maximum: 50V; courant de sortie maximum: 4A (e bonne condition de dissipation thermique). 4. equipe d'un grand radiateur pour un meilleur effet de refroidissement. 5. contrele de courant de moteur e haut rendement (ADMD technologie ADMD d'attenuation hybride dynamique avancee, son courant d'entree peut etre suivi plus etroitement que le mode d'attenuation mixte traditionnel, de sorte qu'il peut realiser un contrele de moteur e haute vitesse dans des conditions de grande vitesse. ) 6. circuit integre de detection d'erreur de puce: arret thermique (TSD), au-dessus du courant d'arret (ISD), et reinitialisation de puissance (POR). Ajustement de courant limite maximum: - Les limites de courant peuvent etre ajustees en mesurant le VREF et la resistance ajustable (schema de ceblage du pls). Connectez le voltmetre + e VREF, [-] au GND et lisez la valeur. - S109 utilise une resistance de detection de courant de 0,10 ohm, de sorte que les limites de courant peuvent etre calculees comme suit: - Limite de courant = VREF x 2 - Ne depassez pas le courant nominal du moteur, sinon le moteur et le moteur seront surchauffes ou meme endommages. Parametres de segment: Le tableau suivant presente les parametres de subdivision du module S109A. L = cavalier deconnecte (pas de cavalier) H = cavalier ferme (bouchon de cavalier) Ecouter Attention e ce sujet: 0. Assurez-vous d'installer le radiateur et le refroidissement par air. Ne le faites pas fonctionner sans refroidissement pendant longtemps. 1. Le conducteur est sensible e la statique, s'il vous plaet soyez prudent pendant l'utilisation. Il est preferable de retirer le paquet lorsque vous l'utilisez. Veuillez l'installer sur la carte mere dans la bonne direction pour eviter d'endommager le pilote et la carte mere. 2. s'il vous plaet eteignez l'alimentation lorsque vous branchez / debranchez le conducteur. 3. Le chauffeur sera tres chaud au travail. Pls, gardez-le pour eviter toute brelure. 4. assurez-vous que le radiateur n'est pas en contact avec la broche d'entraenement ou toute autre position conductrice. Emballage inclus: 1 x S109 Moteur pas e pas
