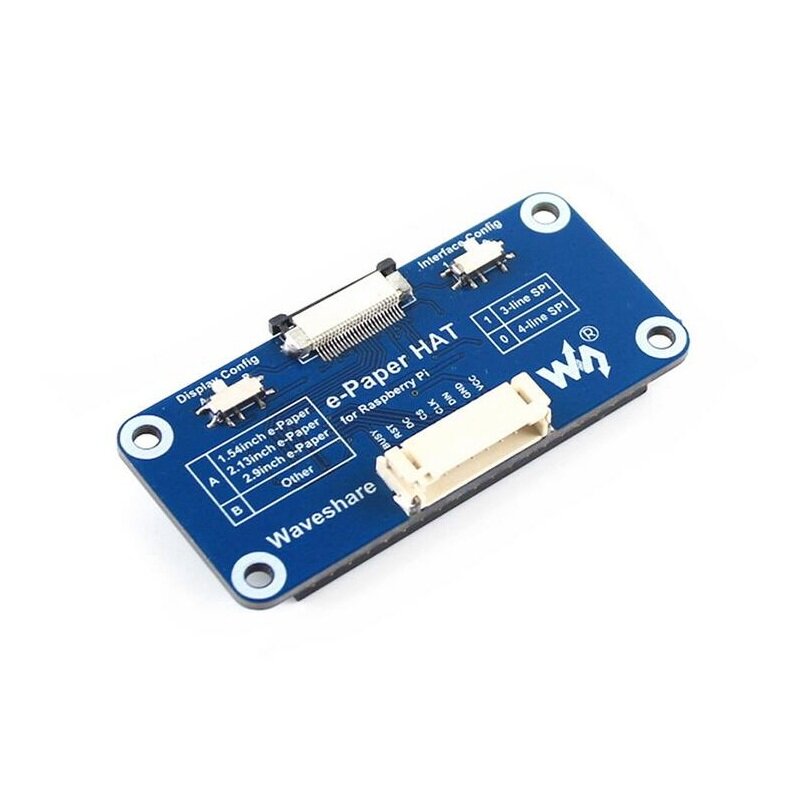

Waveshare Universal e-Paper Panel Driver HAT SPI Surface for Raspberry Pi 4

Description

. Apereu Il s'agit d'une carte de pilote universelle pour les panneaux e-Paper, peut etre utilisee pour piloter diverses interfaces SPI e-Paper de Waveshare. Caracteristiques En-tete d'extension standard Raspberry Pi 40PIN GPIO, prend en charge les cartes de la serie Raspberry Pi, Jetson Nano SPI interface, for connecting with other controller boards like Raspberry/Arduino/Nucleo, etc. Traducteur de tension integre, compatible avec les microcontreleurs 3,3 V / 5V Comes with development resources and manual (examples for Raspberry Pi/Arduino/STM32) Caracteristiques Tension de fonctionnement: 3,3 V ~ 5 V Interface: 3-wire SPI, 4-wire SPI Dimension du contour: 65 mm e 30,2 mm Mounting hole size: 3.0mm Interface DESCRIPTION DES SYMBOLES VCC 3.3V~5V Terre GND DIN SPI MOSI pin Broche CLK SPI SCK CS SPI chip selection, low active Selection des donnees / commandes DC (elevee pour les donnees, faible pour la commande) RST External reset, low active BUSY Sortie d'etat d'occupation Wiki: http://www.waveshare.com/wiki/e-Paper_Driver_HAT Emballage inclus: 1 * chapeau de pilote E-Paper 1 * ceble
