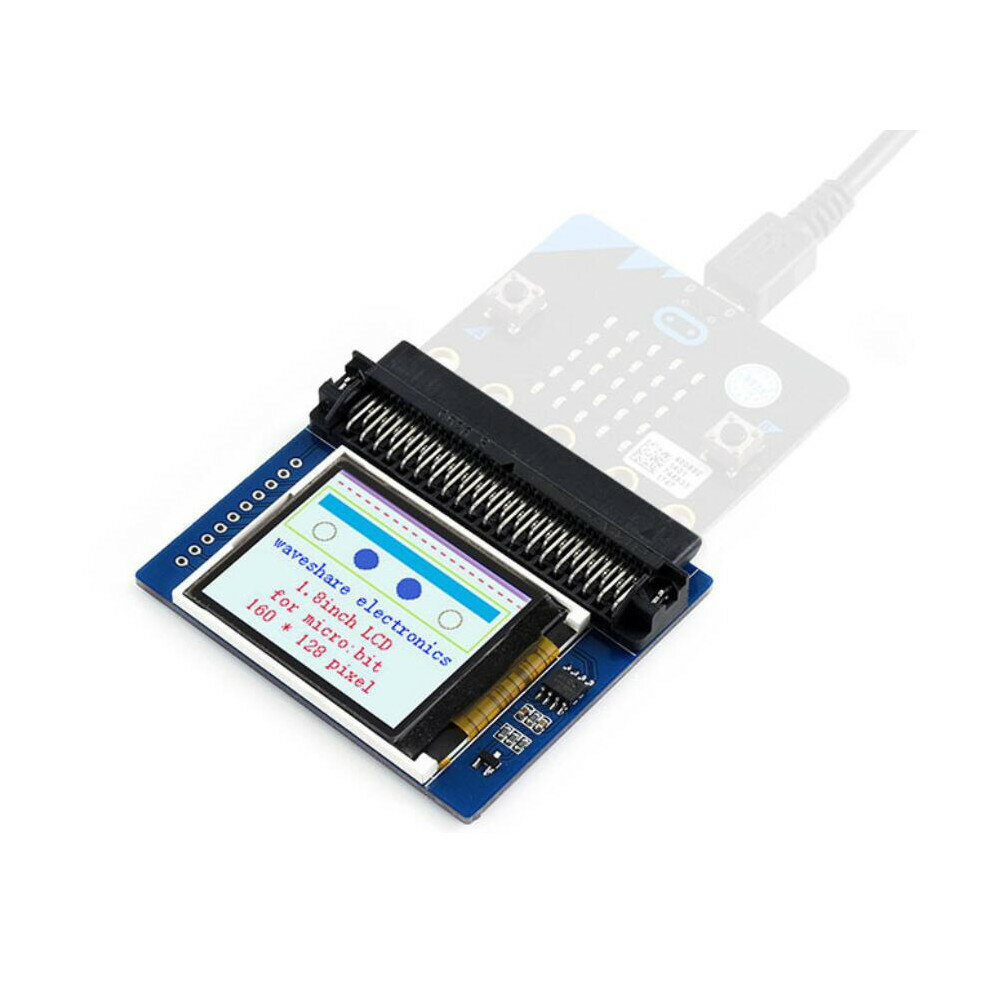

Wavesharee micro: bit microbit 1,8 pouces LCD Support de module de carte d’extension d’affichage pour Arduino

Description

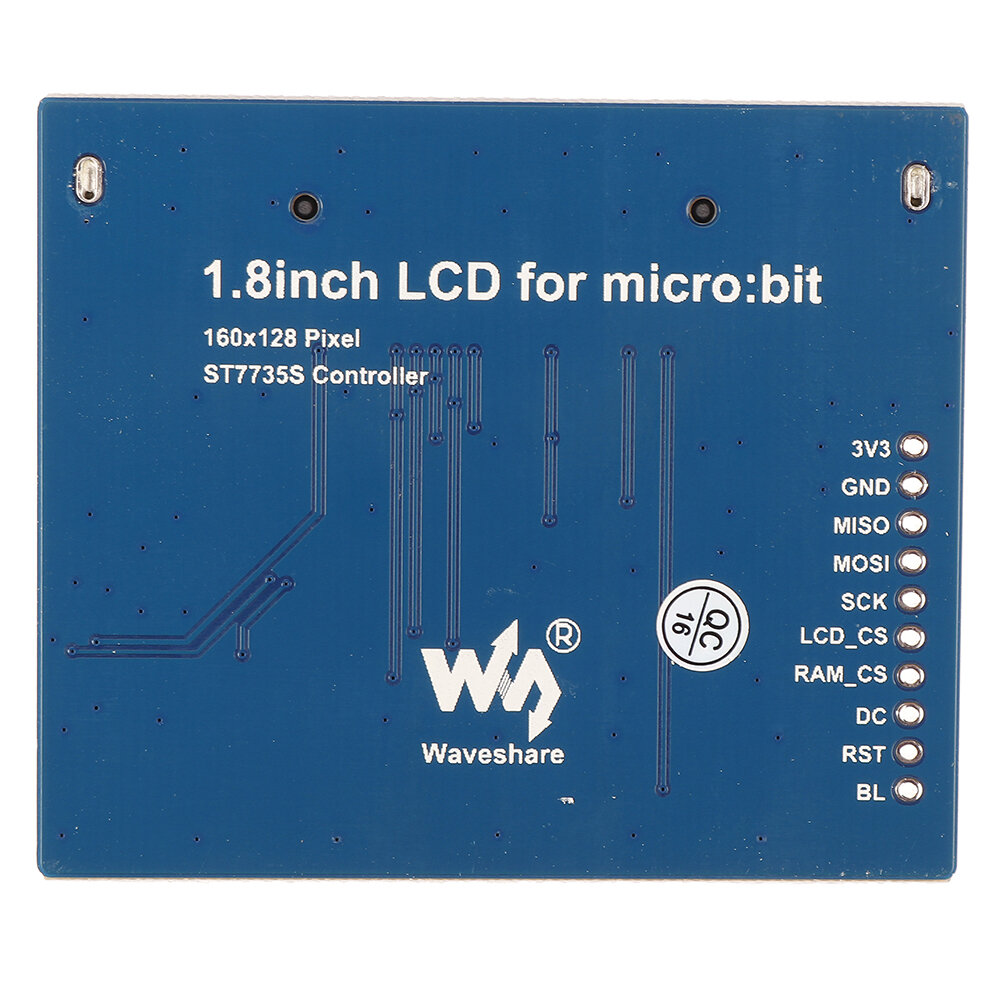

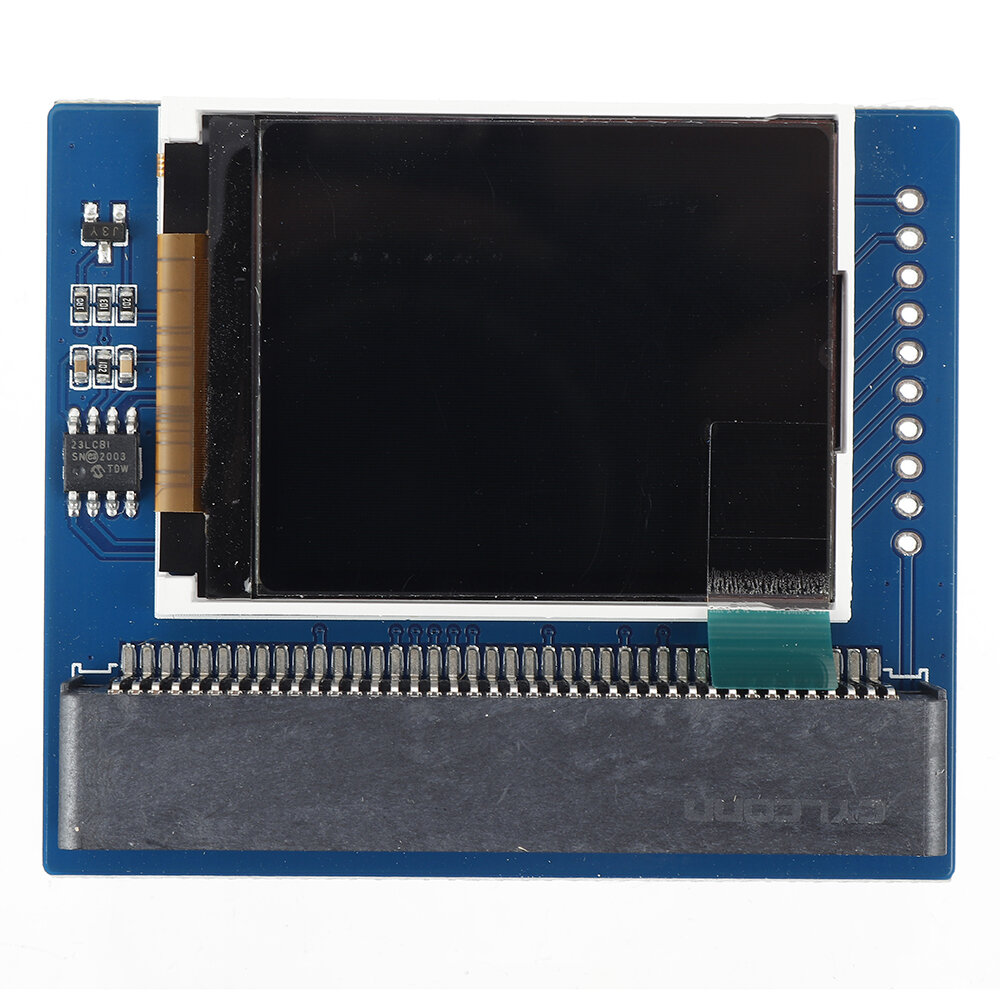

. Documents: Schematic: Click here to open Sample tutorial: Click here to open Traits: Interface micro: bit integree, peut etre directement branchee Puce de pilote LCD integree ST7735S, prend en charge la couleur 65K La puce SRAM externe 23LC1024 integree peut etre utilisee comme memoire video, ne vous inquietez plus de la memoire insuffisante Utilisez l'interface SPI pour vous assurer qu'elle n'occupe pas trop de ressources de broches d'interface La luminosite du retroeclairage peut etre contrelee par PWM Reservez toutes les touches d'interface de contrele pour un acces facile aux cartes de contrele principales telles que Arduino / Nucleo Fournir des manuels d'information complets (Micro: bit graphiques routines / manuels d'utilisation, etc.) Parametre: Puce de pilote: ST7735S Resolution: 160 e 128 Couleur d'affichage: RVB, couleur 65K Tension de fonctionnement: 3,3 V Dimensions: 61 mm e 51,5 mm ePINGLE interface micro: bit La description Vcc 3V3 La puissance est positive GND GND Masse d'alimentation MISO P14 Entree maetre de donnees SPI / sortie esclave M0SI P15 Sortie maetre de donnees SPI / entree esclave SCK P13 Entree d'horloge SPI LCD_CS P16 Selection de puces LCD RAM_CS P2 Selection de puce SRAM DC P12 Donnees / commandes LCD RST P8 Reinitialisation de l'ecran LCD BL P1 LCD retro-eclairage Le forfait comprend: 1 x 1,8 pouces LCD pour micro: bit
