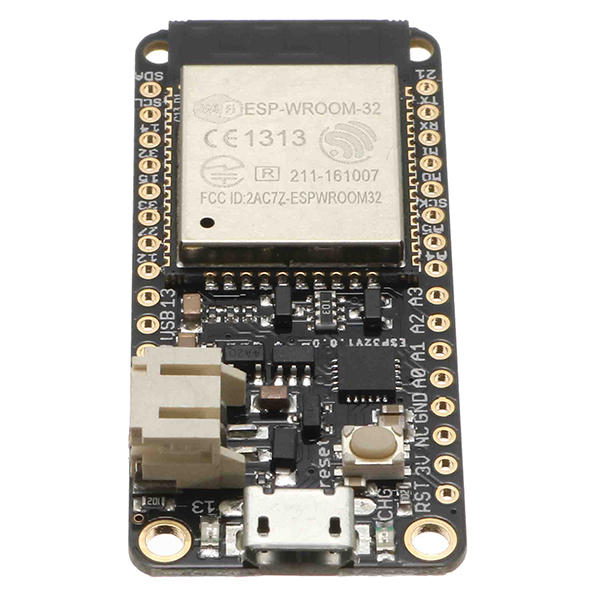

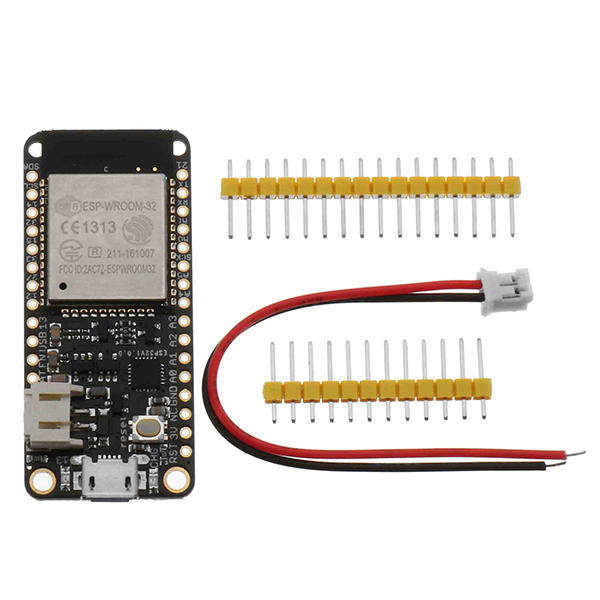

Wemose TTGO ESP32 Dev Module WiFi + Bluetooth 4 Mo Flash

Description

. Broches de puissance: GND - c'est le terrain d'entente pour toute la puissance et la logique BAT - c'est la tension positive e / de la prise JST pour la batterie Lipoly en option USB - c'est la tension positive e / de la prise micro USB si connecte EN - c'est la broche de validation du regulateur 3.3V. Il est tire vers le haut, alors connectez-le e la terre pour desactiver le regulateur 3.3V 3V - c'est la sortie du regulateur 3.3V. Le regulateur peut fournir un sommet de 500mA, mais la moitie de celui-ci est tire par l'ESP32, et c'est une puce assez faim. Donc, si vous avez besoin d'une quantite de puissance pour les choses comme les LED, les moteurs, etc. Utilisez les broches USB ou BAT et un regulateur supplementaire Broches logiques: C'est l'ensemble d'epingles d'E / S e usage general pour le microcontreleur. Toute la logique est 3.3V Le ESP32 fonctionne sur une puissance et une logique de 3,3V, et sauf indication contraire, les broches GPIO ne sont pas securisees pour 5V! Broches serie: RX et TX sont les broches Serial1 supplementaires, et ne sont pas connectes au convertisseur USB / serie. Cela signifie que vous pouvez les utiliser pour vous connecter e des peripheriques UART comme les GPS, les capteurs d'empreintes digitales, etc. La broche TX est la sortie du module. La broche RX est l'entree dans le module. Les deux sont une logique de 3,3 V I2C & SPI epingles: Vous pouvez utiliser le ESP32 pour contreler les appareils I2C et SPI, les capteurs, les sorties, etc. Si vous utilisez avec Arduino, les peripheriques standard Wire et SPI fonctionnent comme vous vous attendez! Notez que les broches I2C ne sont deje pas equipees de resistances pullup! Vous devez les ajouter si vous souhaitez communiquer avec un peripherique I2C GPIO & Pins analogiques: Il y a des tonnes de GPIO et des entrees analogiques disponibles pour vous connecter aux LED, boutons, commutateurs, capteurs, etc. Voici les autres broches disponibles. Rangee du bas: A0 - il s'agit d'une entree analogique A0 et d'une sortie analogique DAC2. Il peut egalement etre utilise comme GPIO # 26 A1 - il s'agit d'une entree analogique A1 et d'une sortie analogique DAC1. Il peut egalement etre utilise comme GPIO # 25 A2 - il s'agit d'une entree analogique A2 et GPI # 34. Notez que ce n'est pas une broche capable de produire des resultats! A3 - il s'agit d'une entree analogique A3 et egalement GPI # 39. Notez que ce n'est pas une broche capable de produire des resultats! A4 - il s'agit d'une entree analogique A4 et GPIO # 36 A5 - il s'agit d'une entree analogique A5 et GPIO # 4 21 - Pele n e 21 d'usage general Rangee du haut: 13 - C'est GPIO # 13 et une entree analogique A12. Il est egalement connecte au LED rouge e cete du port USB. Il est egalement connecte au LED rouge e cete du port USB 12 - C'est GPIO # 12 et une entree analogique A11. Cette broche a une resistance debrochable integree, nous vous recommandons de l'utiliser uniquement comme sortie ou de veiller e ce que le demarrage ne soit pas affecte pendant le demarrage. 27 - Ceci est GPIO # 27 et aussi une entree analogique A10 33 - Ceci est GPIO # 33 et une entree analogique A9. Il peut egalement etre utilise pour connecter un cristal de 32 KHz. 15 - Ceci est GPIO # 15 et une entree analogique A8 32 - Ceci est GPIO # 32 et une entree analogique A7. Il peut egalement etre utilise pour connecter un cristal de 32 KHz. 14 - Ceci est GPIO # 15 et une entree analogique A6 http://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers Here are: https://espressif.com/en/products/hardware/esp32/overview Microcontreleur Tensilica LX6 dual core 240 MHz avec 600 DMIPS SRAM integree de 520 Ko emetteur-recepteur Wi-Fi integre 802.11b / g / n HT40, bande de base, pile et LWIP Bluetooth double mode integre (classique et BLE) 4 MByte flash Antenne PCB embarquee Amplificateur analogique e tres faible bruit Capteur Hall 10x interface tactile capacitive Oscillateur e quartz de 32 kHz 3 x UART (seulement deux sont configures par defaut dans le support IDE Feather Arduino, un UART est utilise pour le demarrage / debogage) 2 x I2C (un seul est configure par defaut dans le support IDE Feather Arduino) 12 canaux d'entree ADC 2 x I2S Audio 2 x DAC PWM / timer entree / sortie disponible sur chaque broche GPIO Interface de debogage OpenOCD avec un tampon TRAX de 32 Ko SDIO maetre / esclave 50 MHz Prise en charge de l'interface de carte SD Emballage inclut: 1 x Wemose TTGO ESP32 Module Dev WiFi + Bluetooth 4 Mo Flash
