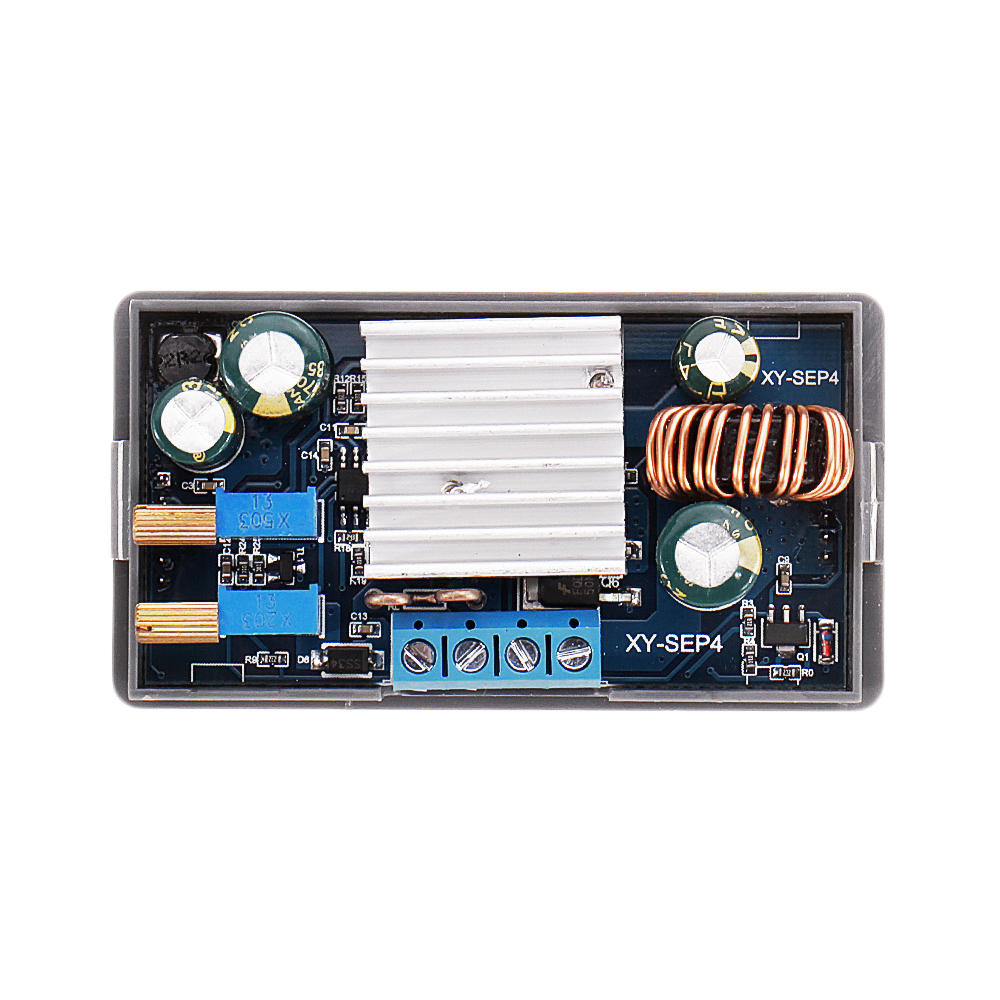

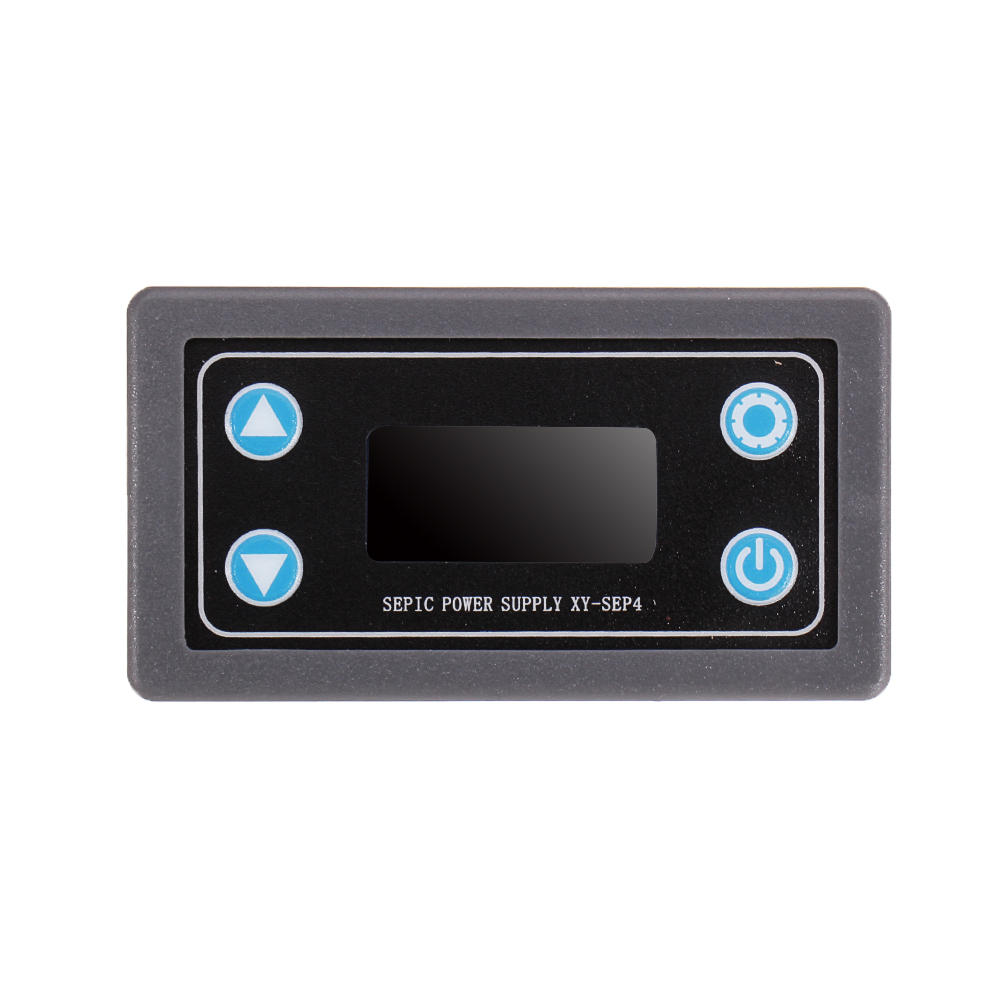

XY-SEP4 DC 0.5-30V 4A 35W Convertisseur Boost / Buck automatique Module d’alimentation reglable en laboratoire CV

Description

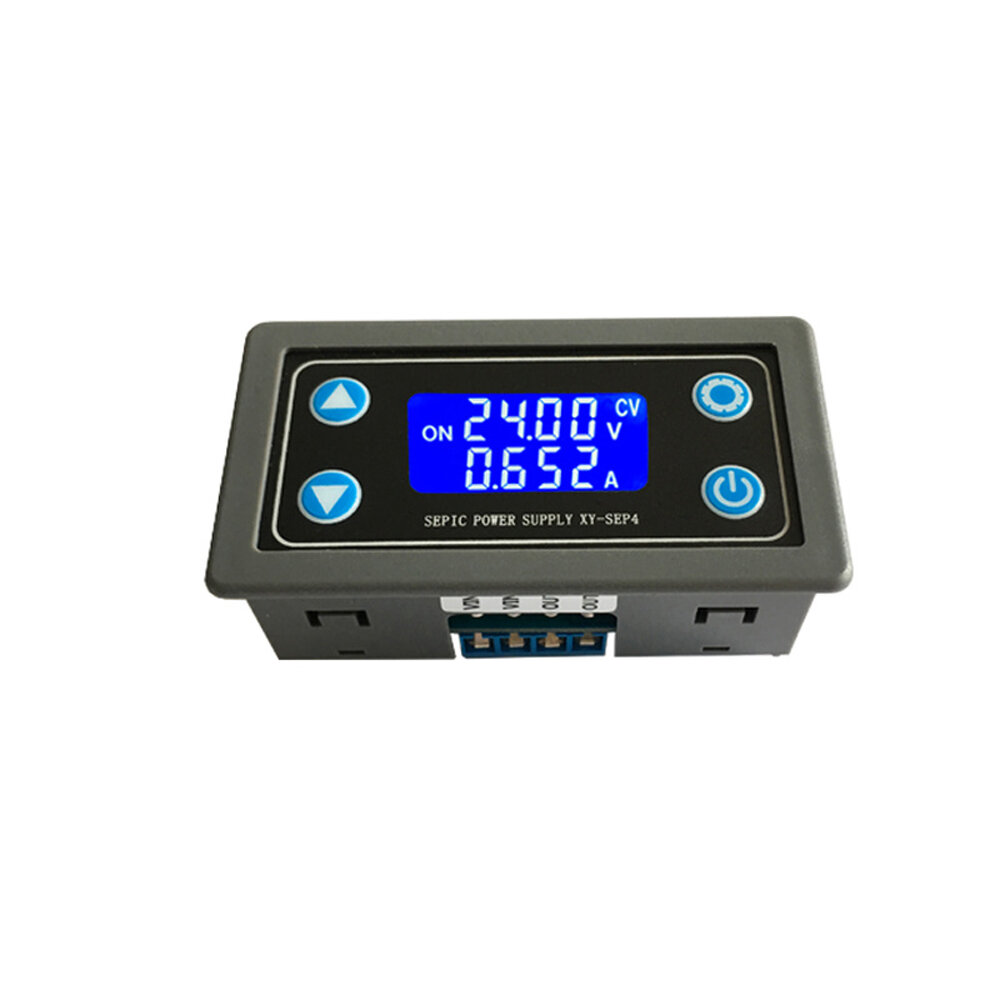

. Description du produit: Leecran du produit LCD presente une interface claire, une utilisation simple et un mecanisme de protection presque parfait. Protection materielle: protection de connexion anti-inversion e leentree, connexion anti-inversion sans gravure; protection contre les courts-circuits e la sortie, protection anti-injection e la sortie, aucune diode anti-inversion neest ajoutee lors du chargement de la batterie; Protection logicielle: protection contre les surtensions (OTP), protection contre les surintensites (OCP), protection contre les surtensions (OPP), protection contre les surchauffes (OTP), protection contre les sous-tensions d'entree (LVP); Utilisation complete des materiaux, performance stable, large gamme d'utilisations. 1. parametres du produit: Tension d'entree: DC5.0V-30V (moins de 4.7V avec protection e minimum de tension LVP) Tension de sortie: DC0.5V-30V Courant de sortie: 0-4.0 A Puissance de sortie: 35W sous dissipation naturelle de la chaleur et 50W sous refroidissement par air Precision de tension: e 1% + 1 mot, resolution: 0.01V, auto-calibration Precision actuelle: e 1,5% + 3 mots, resolution: 0.001A, auto-calibration Efficacite de conversion: environ 88%. Soft Start: Protection de connexion inversee d'entree: Oui, Connexion inversee Non gravee Sortie anti-remblayage: Oui, il peut etre directement connecte e la batterie. Protection contre les courts-circuits de sortie: Oui, elle peut etre directement connectee e la borne de sortie. Protection contre la temperature (OTP): Oui, 100 e C Frequence de travail: 180KHZ 2. fonction cle: Touche Add UP: Appuyez brievement sur le commutateur pour afficher la tension d'entree / de sortie et maintenez enfonce pour acceder e l'interface d'etalonnage automatique. Reduire le niveau d'abaissement: bouton-poussoir d'affichage du courant, de l'alimentation, de la capacite, de l'energie, du temps SET: appuyez longuement sur Enter Settings Interface Activer / desactiver la cle: appuyez brievement sur la sortie marche / arret; Dans l'interface de tension et de courant d'affichage, appuyez longuement sur l'etat de demarrage defini (-ON: ouverture par defaut e la mise sous tension, -OFF: fermeture par defaut e la mise sous tension), dans l'interface capacite / energie / temps, appuyez longuement sur la touche correspondante pour effacer les donnees correspondantes. 3. Configuration des instructions d'utilisation de l'interface: 3.1. Appuyez sur le bouton SET pour acceder e leinterface de reglage. 3.2. Les parametres sont ajustes e l'aide des touches HAUT / BAS afin de permettre un appui long (augmentation / diminution rapide) et une pression breve sur les touches SET pour changer les parametres e ajuster. 3.3. Dans l'interface capacite maximale (OAH) / energie maximale (OPH) / duree maximale de fonctionnement (OHP), appuyez sur la touche "ON / OFF" pour selectionner l'ouverture ou la fermeture de la fonction correspondante et, si elle est fermee, l'affichage "-" ; 3.4. Dans l'interface de parametre capacite maximale (OAH) / energie maximale (OPH), appuyez longuement sur le bouton ON / OFF pour selectionner la plage de capacite (9,999Ah / 99,99Ah / 9999999Ah, 9,999Wh / 99,999Wh / 99999999Wh); 3.5 Apres avoir regle les parametres, appuyez longuement sur le potentiometre du codeur, quittez l'interface de reglage et sauvegardez les parametres automatiquement. Re : apres la protection du produit, la sortie est desactivee, LCD affiche le code de protection correspondant. La puce de puissance (LVP / OVP / OCP / OPP / OAH / OPH / OHP) possede egalement diverses protections. Si la puce elle-meme est protegee, le message OEP sera affiche. 4. Methode d'utilisation du produit: 4.1. Utilise comme source d'alimentation generale e decoupage avec protection contre les surintensites (1) Reglez le potentiometre de tension constante CV afin que la tension de sortie puisse atteindre la valeur de tension souhaitee. (2) Sortie de court-circuit directement (sortie de court-circuit directement!) Le potentiometre de courant constant CC (limitation de courant) est regle pour que le courant de sortie atteigne la valeur de protection de surintensite predeterminee. (Par exemple, lorsque la valeur actuelle du produit est de 3 000 A, le courant maximal du produit ne peut atteindre que 3 A et lorsque le courant atteint 3 A, le cristal liquide affiche le statut "CC", sinon le cristal liquide s'affiche " CV "statut.) Re : dans cet etat d'utilisation, en raison de la resistance d'echantillonnage du courant de sortie, il se produira une chute de tension de 0-0,2 V apres le raccordement de la charge. En meme temps, lorsque le courant est eleve, il y aura une certaine chute de tension sur les fils d'entree et de sortie. C'est un phenomene normal! 4.2. Utiliser comme chargeur de batterie Les produits sans fonction de courant constant ne peuvent pas etre utilises pour recharger des batteries. En raison de la grande difference de tension entre les batteries et les chargeurs, le courant de charge est trop important et les batteries sont endommagees. Les batteries doivent donc etre chargees avec un courant constant au debut. Lorsque la charge atteint un certain niveau, les batteries doivent etre automatiquement reconnectees e une charge e tension constante. (1) Determinez la tension de charge flottante et le courant de la batterie rechargeable dont vous avez besoin. (Si le parametre de la batterie au lithium est 3,7V / 2200mAh, la tension de charge flottante est de 4,2V, s'il s'agit d'une batterie rechargeable de 12V, la tension de charge flottante est generalement reglee e environ 14V). (2) En l'absence de charge, reglez le potentiometre e tension constante pour que la tension de sortie atteigne la tension de charge flottante; (Si vous chargez une batterie au lithium de 3,7 V, reglez la tension de sortie sur 4,2 V uniquement) (3) Sortie de court-circuit directement (sortie de court-circuit directement!) Le potentiometre de courant constant CC (limitation de courant) est regle pour que le courant de sortie atteigne la valeur de courant de charge predeterminee. (4) Connectez la batterie et chargez-la. (Les etapes 1, 2 et 3 sont les suivantes: l'extremite d'entree est connectee e l'alimentation et l'extremite de sortie n'est pas connectee e la batterie sans charge) 4.3. Utilise comme module d'entraenement e courant constant pour puissance elevee LED (1) Determinez le courant de travail et la tension de fonctionnement maximale du LED que vous devez commander. (2) En l'absence de charge, la tension de sortie du potentiometre e tension constante peut atteindre la tension de service maximale du LED en ajustant le potentiometre e tension constante. (3) Sortie de court-circuit directement (sortie de court-circuit directement!) Le potentiometre e courant constant est regle pour que le courant de sortie atteigne le courant de travail predetermine LED. (4) Connectez le LED et testez-le. (Les etapes 1, 2 et 3 sont les suivantes: alimentation en entree, sortie e vide sans lampes LED.) 5. Details fonctionnels: 5.1 Statistiques de capacite / energie / duree: Si le courant n'est pas 0, les statistiques seront terminees lorsque le prochain courant sera 0. 5.2 Reglage de la capacite maximale / energie maximale / duree maximale 5.2.1. Definissez la capacite maximale (OAH) / energie (OPH): Lorsque la fonction OAH / OPH est activee, lorsque la capacite statistique / energie est superieure e la capacite / energie maximale definie, l'alimentation coupe automatiquement la sortie et clignote " OAH "/ 'OPH'; une fois l'alarme declenchee, les statistiques de capacite / energie sont automatiquement effacees; 5.2.2. Regler le temps de decharge maximal (OHP): Lorsque la fonction OHP est activee, lorsque l'alimentation depasse le temps de decharge maximum defini, l'alimentation ferme automatiquement la sortie et clignote pour afficher "OHP"; apres que l'alarme OHP est levee, les statistiques de temps de compensation automatique; Cette fonction peut tres bien realiser lealimentation quantitative / temporelle. Re : lorsque les fonctions de OAP / OPH et OHP ne sont pas activees, l'alimentation enregistre automatiquement la capacite / energie et la duree de fonctionnement. Lorsque les fonctions de OAH / OPH et OHP sont activees, lealimentation seeteindra automatiquement et la sortie seeffectuera apres le reglage de la valeur. Lorsque la fonction OHP est activee, la duree de fonctionnement de lealimentation est en mode compte e rebours. 5.3 Fonctions du groupe de donnees: Divise en "DAT0" et "DAT1" DAT0: Affiche la capacite / valeur d'energie et la duree de fonctionnement de l'etape precedente uniquement en scintillant et ne s'accumule pas e l'etape suivante. DAT1: Scintillation indique la capacite / valeur d'energie et le temps de fonctionnement de l'etape precedente, et s'accumule automatiquement e l'etape suivante. Re : Si un point d'etalonnage n'est pas assez precis, vous pouvez etalonner plus de points. 6. Notes: 6.1. L'entree du module VIN-interdit la connexion courte avec la sortie OUT-sinon la fonction e courant constant echouera. 6.2. Assurez-vous que l'alimentation de l'alimentation est toujours superieure e celle requise par la charge de sortie! 6.3. Si le module veut sortir e pleine charge, la tension d'entree doit etre superieure e 8V. Lorsque la tension d'entree est de 5V, la puissance de sortie est d'environ 15W. La valeur de courant maximale du module est de 4 A, e condition que la puissance de sortie maximale soit limitee, telle que 18 V, et que le courant ne soit pas superieur e 2A. 6.4. Le module possede une fonction de protection contre les sous-tensions d'entree. La valeur par defaut est d'environ 4,7 V. En dessous de cette valeur, la sortie est automatiquement deconnectee. Lorsque la tension est superieure e 4,7 V, la sortie est automatiquement restauree (Re : 4,7 V correspond e la tension au port du produit, lorsque le courant d'entree est relativement important, ne pas ignorer la tension partielle sur le fil d'entree) Emballage inclus: 1 x Convertisseur Boost / Buck automatique XY-SEP4 DC DC 0.5-30V 4A 35W
